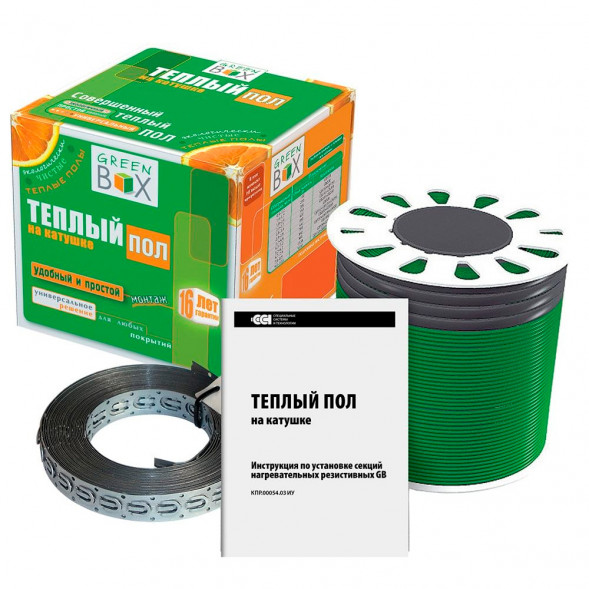

Комплект GREEN BOX GB-500
Это двухжильный экранированный кабель толщиной 3-5мм, расположенного на катушке, что предотвращает перекручивание при установке. Применяется для комфортного (подогрев поверхности пола) и основного обогрева (когда кабель единственный источник тепла). Монтируется в слой плиточного клея 5-10мм или в стяжку толщиной 3-5 мм под. Подходит для помещений различной конфигурации и назначения.
Особенности:
Монтаж в стяжку:
Монтаж в плиточный клей:
Схема подключения:
Расчет площади и шага укладки:
В зависимости от шага укладки и тепловой мощности кабеля, обогрев может быть:
- Дополнительным — «комфортный пол» — равномерно нагревает поверхность пола до комфортной температуры в помещениях, где уже есть основные источники тепла;
- Основным — единственным источником обогрева в неотапливаемых или отдельно стоящих помещениях.
Резистивный кабель — имеет одинаковую мощность нагрева по всей длине. Регулирование мощности осуществляется с помощью термостата.
Саморегулирующийся кабель — автоматически регулирует мощность, в зависимости от окружающей температуры. Теплоотдача по всей длине кабеля может быть разной. Минимальный риск перегрева.
Площадь обогрева секцией кабеля напрямую зависит от требуемой мощности на 1 м².
Варианты мощности обогрева:
- Для комфортного обогрева пола потребуется мощность от 150 до 200 Вт/м²
- Для основного обогрева пола потребуется мощность от 200 до 250 Вт/м²
- Для холодных и не отапливаемых помещений потребуется мощность от 250 Вт/м² и выше, в зависимости от теплоизоляции помещения.
Самостоятельно высчитать какую площадь может обогреть секция нагревательного кабеля, нужно мощность секции разделить на вид обогрева (комфортный, основной или холодных помещений) и получим количество квадратных метров обогрева пола.
Площадь обогрева секцией кабеля напрямую зависит от требуемой мощности на 1 м².
Варианты мощности обогрева:
- Для комфортного обогрева пола потребуется мощность от 150 до 200 Вт/м²
- Для основного обогрева пола потребуется мощность от 200 до 250 Вт/м²
- Для холодных и не отапливаемых помещений потребуется мощность от 250 Вт/м² и выше, в зависимости от теплоизоляции помещения.
Самостоятельно высчитать какую площадь может обогреть секция нагревательного кабеля, нужно мощность секции разделить на вид обогрева (комфортный, основной или холодных помещений) и получим количество квадратных метров обогрева пола.
Запиранием или локальным перегревом считается изоляция отвода тепла от греющей части теплого пола на длительное время.
Например: запиранием будет считаться поставленная на систему «тёплый пол» массивная мебель с плоским дном, матрас, шерстяной ковёр, палас с резиновым основанием или другой материал с высокими теплоизоляционными свойствами, препятствующий передаче тепла в воздух.
Способность кабеля самостоятельно изменять мощность нагрева на разных участках в зависимости от температуры обогреваемого объекта: чем она ниже, тем сильнее нагревается кабель.
- GB Паспорт Секция нагревательная резистивная (1).pdf (459.82 KBytes) - Паспорт GREEN BOX GB-500
- GB Инструкция Секция нагревательная резистивная.pdf (575.17 KBytes) - Инструкция GREEN BOX GB-500
