Монтаж мульти-сплит-системы Royal Clima на 3 комнаты
Это — пример реализации услуги Установка мульти сплит системы. Чтобы узнать стоимость вашего проекта, перейдите по ссылке
Решение: Мульти-сплит-система Royal Clima: наружный блок мощностью 6 кВт, внутренние блоки серии Triumph 2 кВт – 2 шт., 2,6 кВт – 1 шт. Установка наружного блока на лоджии.
Исполнители проекта:
| Фото | Специалист | Должность | Опыт и сертификаты | Выполненные работы | Подробнее |
|---|---|---|---|---|---|
|
Евгений Кычанов | Менеджер проекта | В компании с 2021 года | Проектирование трасс, подбор оборудования, согласование с заказчиком | |
|
Виктор Карманов | Монтажник климатических систем | Опыт более 20 лет Допуск по электробезопасности Допуск к высотным работам | Монтаж внутренних и наружных блоков, прокладка трасс, подключение коммуникаций, проверка соединений | Подробнее → |
Смета:
Стоимость, приведенная в таблице актуальна на август 2026
| Наименование | Кол-во | Цена | Сумма |
| Внутренний блок Royal Clima RCI-TMN07HN |
2 | 16 890 р. | 33 780 р. |
| Внутренний блок Royal Clima RCI-TMN09HN | 1 | 17 090 р. | 17 090 р. |
| Наружный блок Royal Clima 3RMN-21HN/OUT | 1 | 90 790 р. | 90 790 р. |
| Установка сплит-системы (работа + материалы + доставка) | 1 | от 48 040 р. | 101 420 р. |
| Итого | 243 080 р. |

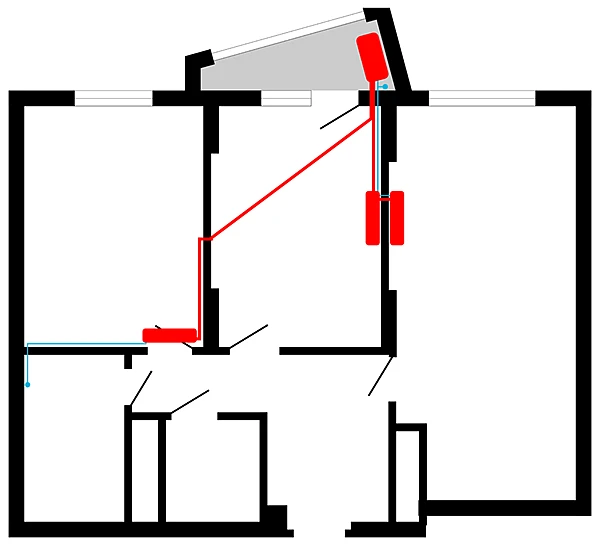

План раскладки фреоновой трассы и размещения наружного и внутреннего блоков:
Пошаговое описание монтажа сплит-системы:
1. Подготовительные работы
На основании выезда замерщика и осмотра помещений квартиры, определены места установки внутренних блоков мульти-сплит-системы (3 шт.) и наружного блока. Согласованы оптимальные точки размещения оборудования с учётом архитектурных особенностей, интерьера и планируемого ремонта. Составлена схема прокладки фреоновых магистралей, дренажных систем и электрических кабелей. Учтена необходимость двухэтапного выполнения работ: на первом этапе — закладка всех коммуникаций и установка наружного блока, на втором — установка внутренних блоков и подключение системы после окончания ремонтных работ.
2. Монтажные работы

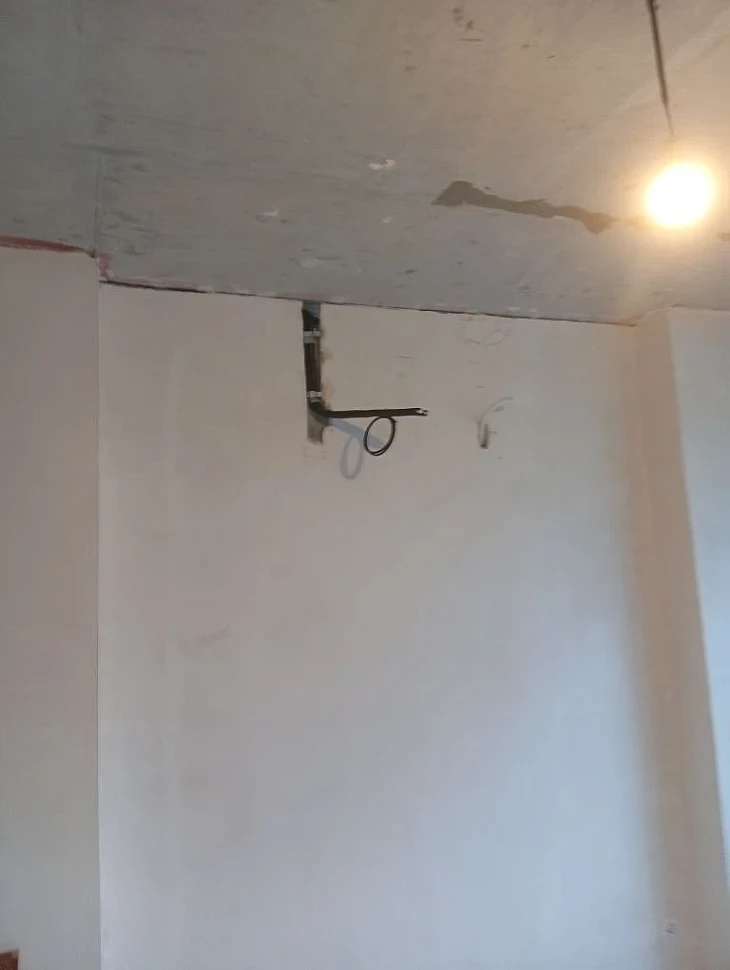

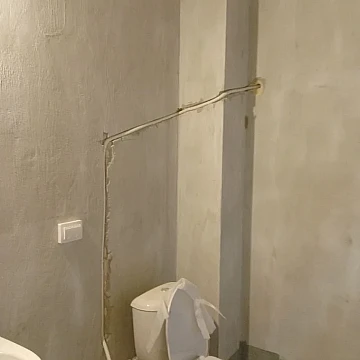

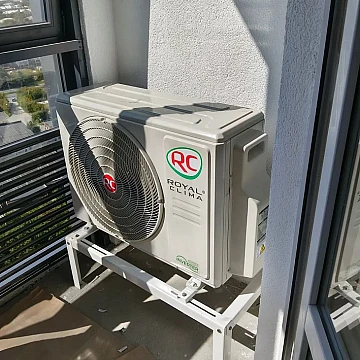

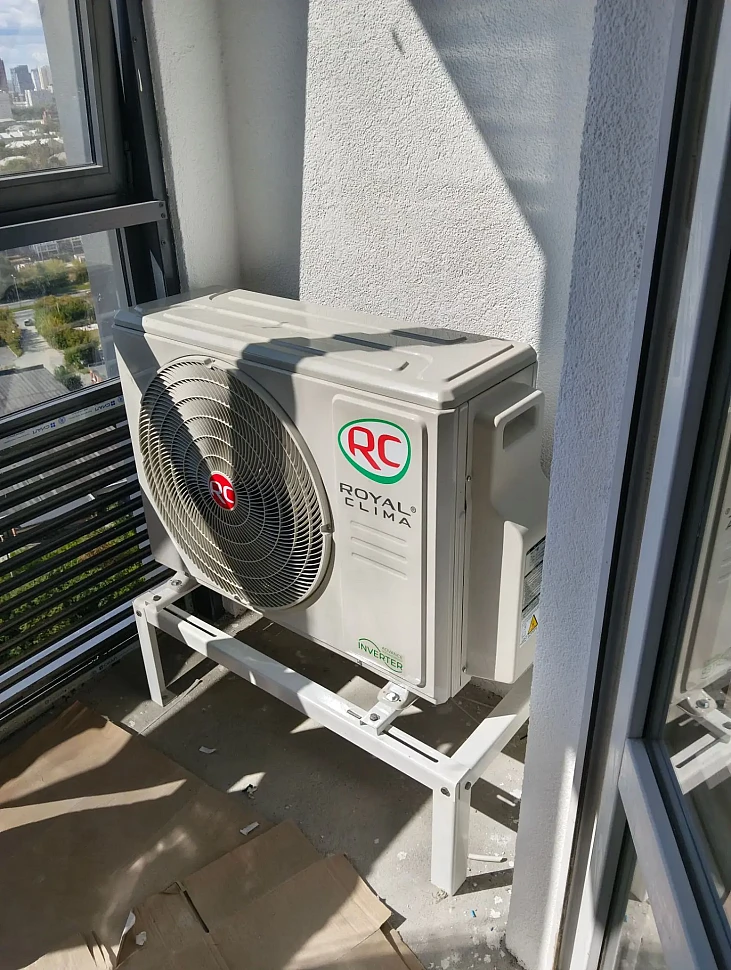

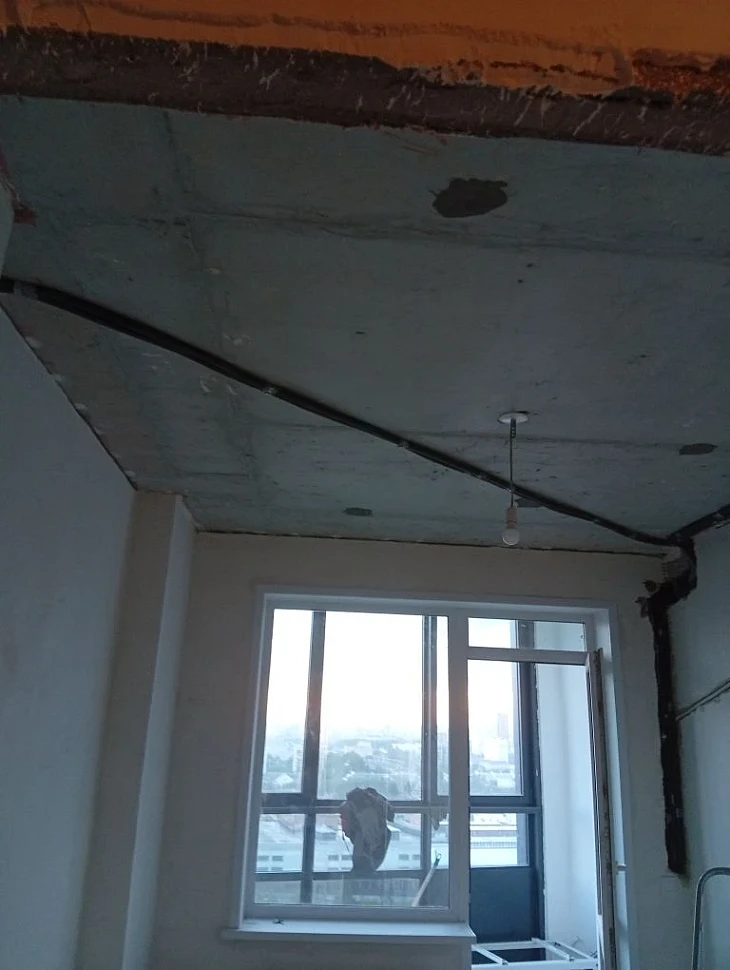

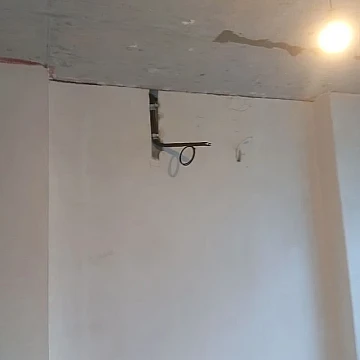

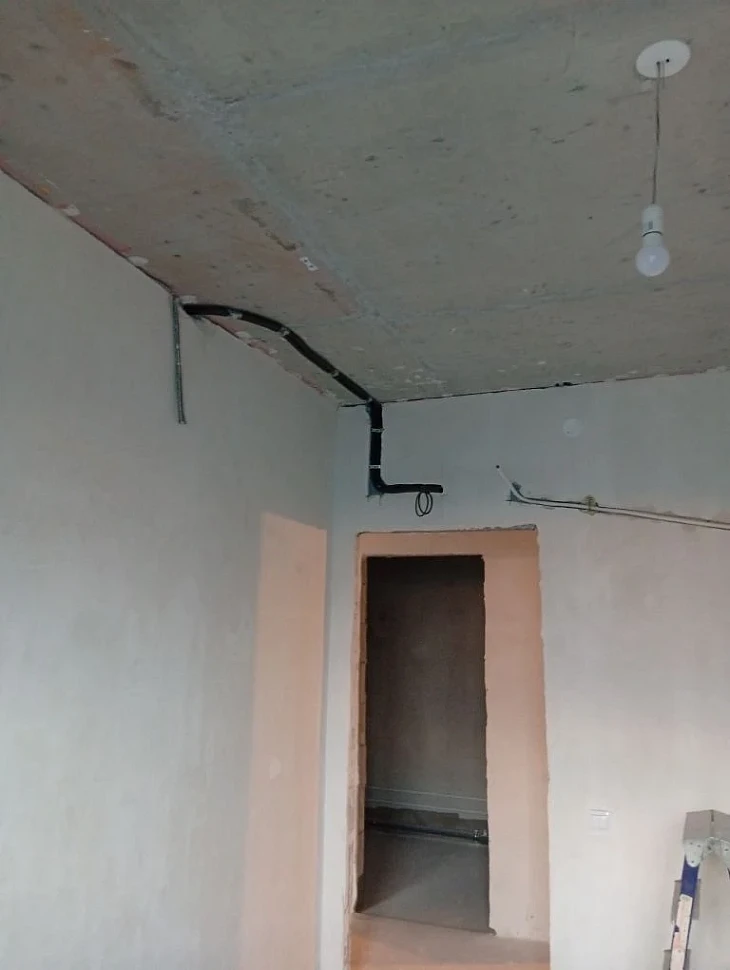

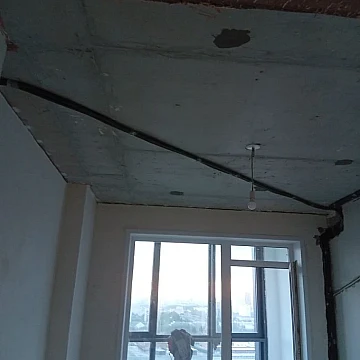

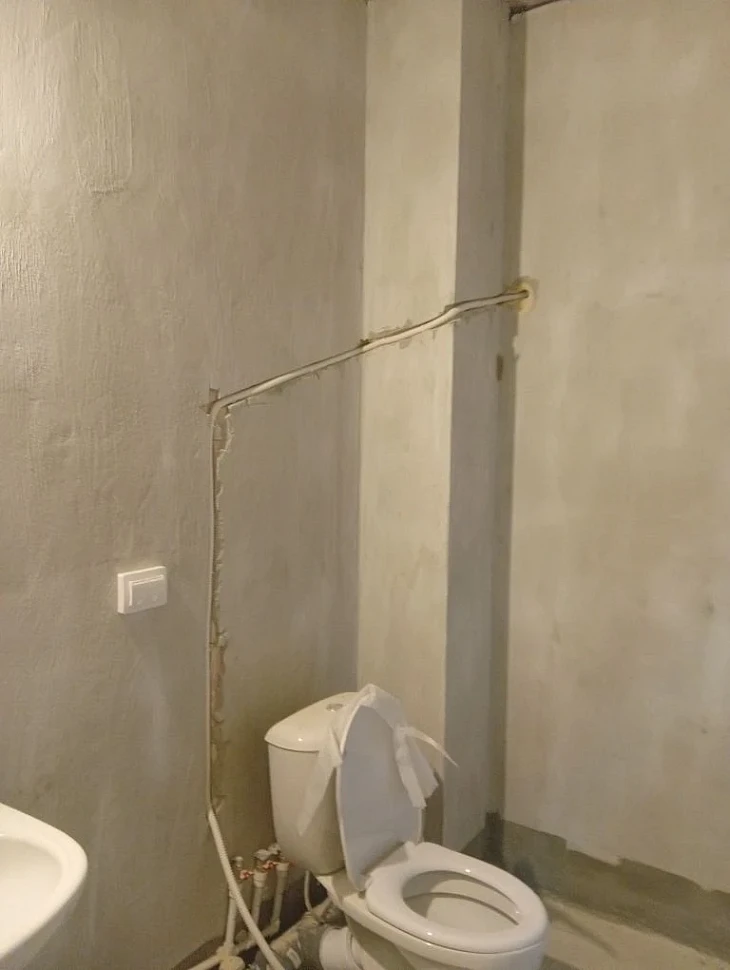

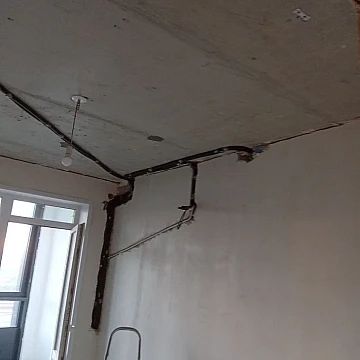

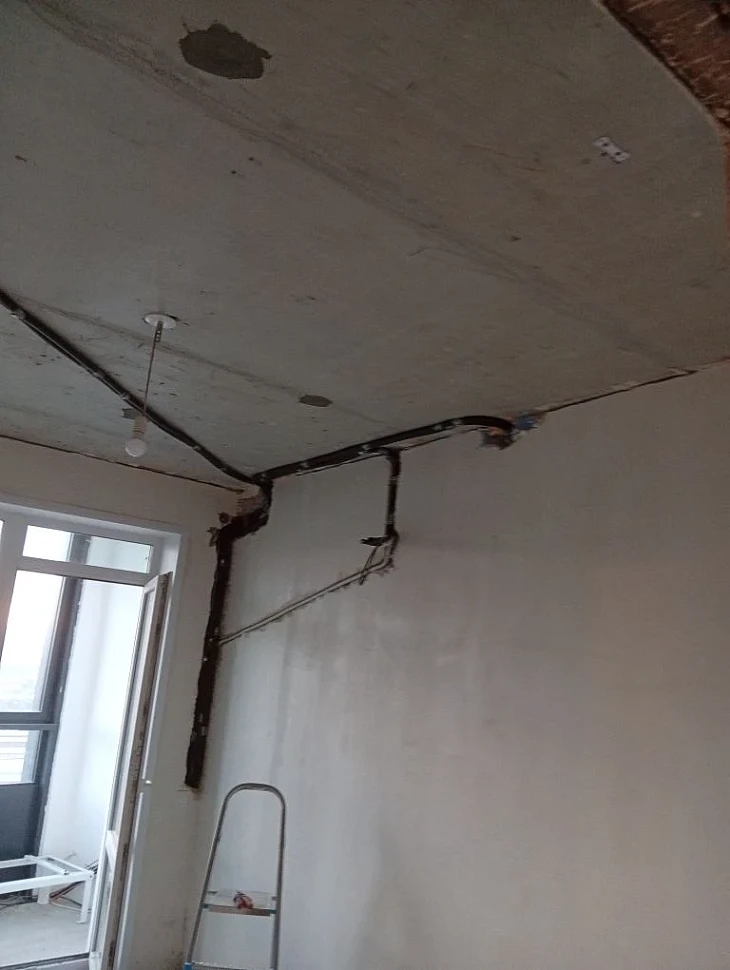

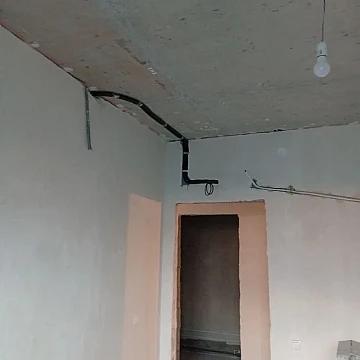

Первый этап. Произведена разметка трасс и штробление стен под спуски от потолка к внутренним блокам и под спуск от потолка к выходному отверстию на лоджию. Выполнено бурение сквозного отверстия в стене для выхода коммуникаций на лоджию. Проложены межблочные коммуникации (медные трубы в теплоизоляции, межблочный кабель управления) под потолком и частично в штробах. На лоджии установлен наружный блок на специальную подставку на полу. Дренаж от одного внутреннего блока выведен в канализацию; от двух других — самотеком на лоджию, для чего дренажный шланг уложен в штробу в стене. На лоджии дренажные отводы от двух внутренних блоков объединены с дренажом наружного блока и выведены в специальную трубу от застройщика. Все коммуникации выведены к местам установки внутренних блоков и заглушены.

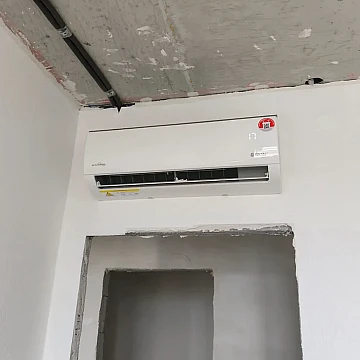

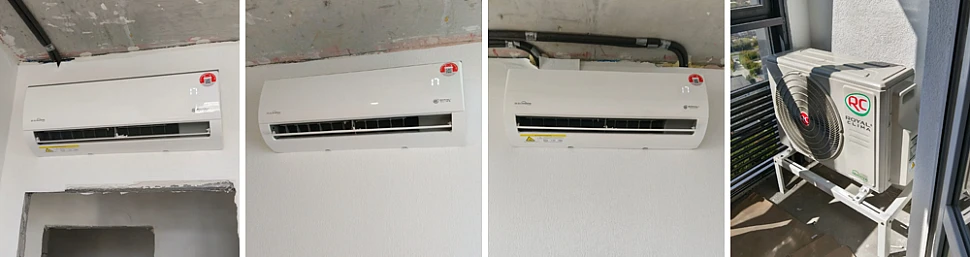

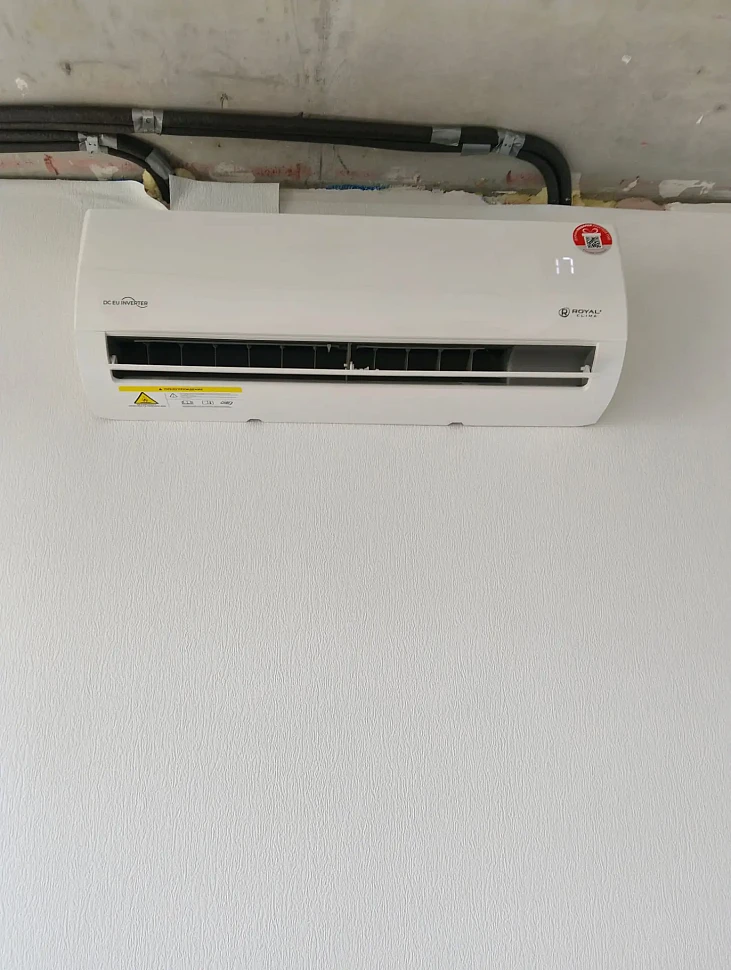

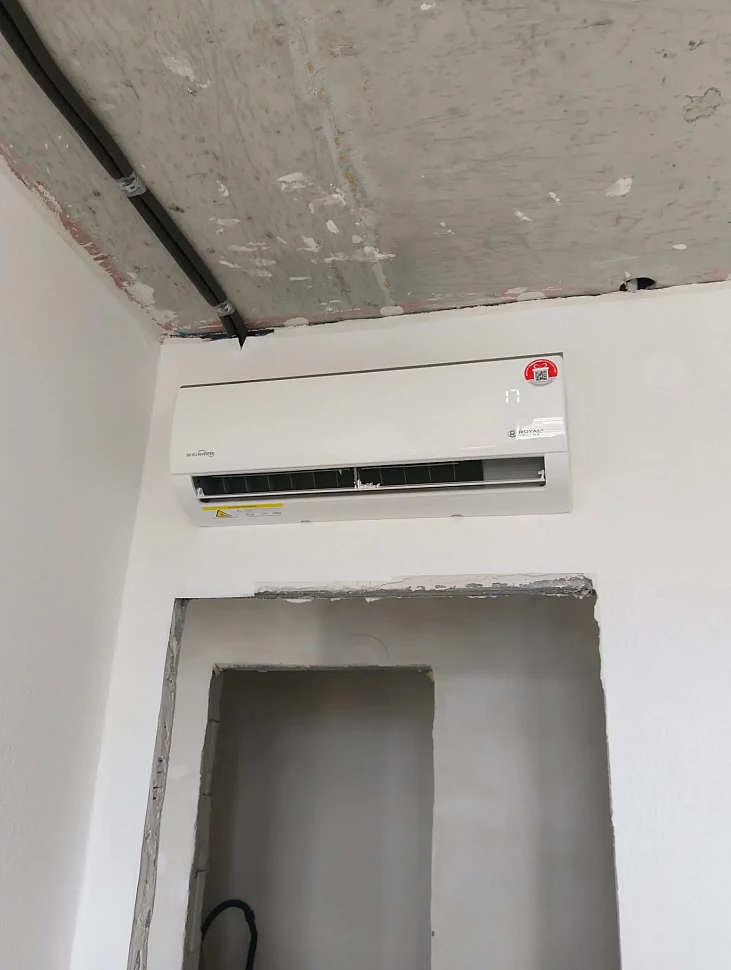

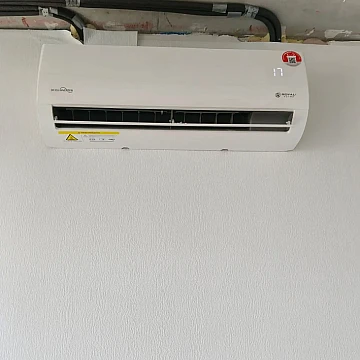

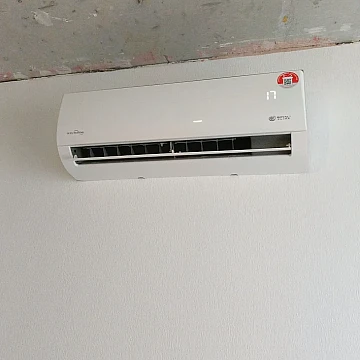

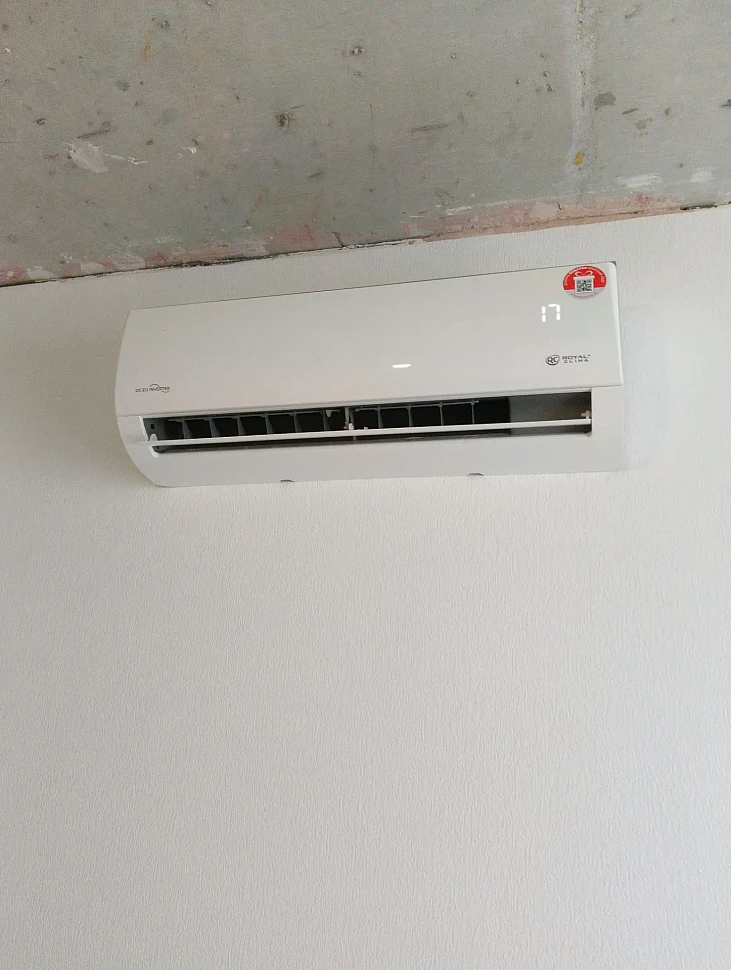

Второй этап (после окончания ремонта). Установлены внутренние блоки мульти-сплит-системы на штатные монтажные пластины. Произведено подсоединение внутренних блоков к ранее проложенным коммуникациям. Трассы, идущие под потолком, будут скрыты натяжными потолками.
3. Пусконаладочные работы и подключение
Произведена развальцовка медных труб и их подсоединение к сервисным портам внутренних и наружного блоков. Проведена процедура вакуумирования системы для удаления влаги и неконденсирующихся газов. Осуществлён запуск хладагента в систему в расчётном объёме. Выполнено электрическое подключение к сети согласно схемам. Проведён пробный запуск мульти-сплит-системы с проверкой работы всех внутренних блоков в режимах охлаждения и обогрева, проверкой отсутствия вибраций и утечек фреона, а также проверен свободный слив конденсата (в канализацию и на лоджию).
4. Сдача объекта в эксплуатацию
Проведена демонстрация работы установленной мульти-сплит-системы заказчику. Переданы инструкции по эксплуатации и три пульта дистанционного управления. Подписан Акт приёма-передачи выполненных работ. Внешний вид трасс, скрытых натяжными потолками и в штробах, качество монтажа, организованный отвод конденсата и работа оборудования претензий со стороны заказчика не вызвали.
