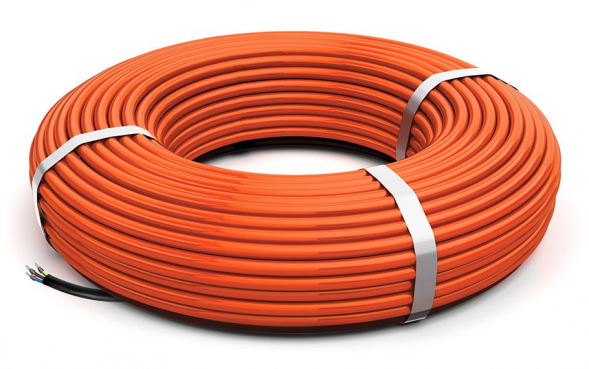

Секция нагревательная кабельная 40КОБ-2-01-0970-020

Секция нагревательная кабельная 40КОБ-2-01-0970-020

Кабель постоянной мощности, разработанный для ускорения застывания бетона при строительстве зданий и сооружений

Секция нагревательная кабельная 40КОБ — это профессиональное решение для зимнего бетонирования от ведущего российского производителя ГК «Специальные системы и технологии» (ООО ОКБ «Гамма»). Изделие представляет собой готовую к подключению экранированную секцию постоянной мощности 40 Вт/м (напряжение 220–240 В) с установочным проводом 2 метра. Обеспечивает быстрое и равномерное застывание бетона при отрицательных температурах без использования понижающих трансформаторов. Срок службы — 20 лет. Сертификат ТР ТС 004/2011.

Ключевые преимущества:

Специализированный кабель для бетона
Разработан инженерами ОКБ «Гамма» специально для технологии зимнего монолитного строительства. Обеспечивает набор прочности бетона по графику даже при -25 °C.

Работает без трансформатора
Подключается напрямую в сеть 220–240 В / 50 Гц. Не требуется покупка дорогостоящего понижающего оборудования — экономия бюджета до 40%.

Полная заводская готовность
Не нужно разделывать, монтировать муфты или обжимать наконечники. Вы получаете герметичную секцию (IP67) с «холодным» концом 2 метра и цветовой маркировкой жил (фаза/ноль/земля).

Монтаж при -30 °C
Уникальная для резистивного кабеля возможность: минимальная температура монтажа -30 °С. Гибкость сохраняется, радиус изгиба всего 35 мм.

Расширение строительного сезона
Позволяет вести монолитные работы круглый год, сокращая сроки возведения объектов.

Остается в теле бетона
После завершения прогрева кабель обрезается и навсегда остается внутри конструкции. Не требует демонтажа.

Конструкция и комплектация:

Состав секции:

1. Нагревательный кабель КОБ (двухжильный, экранированный, 7 мм) — длина от 10 до 145 метров.
2. Установочный провод (ПУ) — стандартная длина 2 метра. Сечение жилы подбирается автоматически под мощность секции ( 3x1,0 мм²; 3x1,5 мм²; 3x2,5 мм²; 3x4,0 мм²).

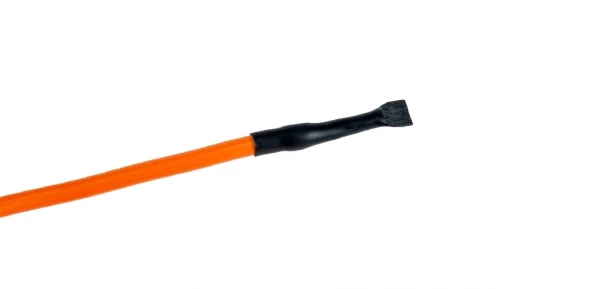

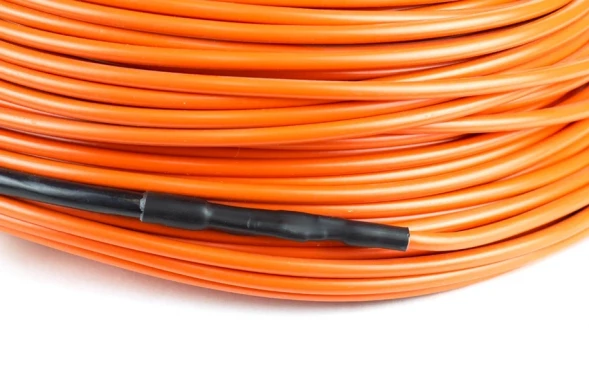

3. Муфты заводского изготовления (соединительная муфта МС-450-01; концевая муфта МК-450-01).
4. Паспорт и руководство по эксплуатации.

Цветовая маркировка установочного провода:

• Коричневый — фаза (L);
• Синий — ноль (N);
• Желто-зеленый — заземление (PE/экран).

Принцип действия:

Кабель КОБ относится к классу резистивных нагревательных кабелей постоянной мощности.

1. Укладка: Кабель фиксируется на арматурном каркасе объекта (плита, стена, колонна, фундамент). Расход: 4 погонных метра на 1 м² прогреваемой поверхности*.
2. Утепление: Для снижения теплопотерь и экономии электроэнергии конструкция накрывается теплоизоляционными матами (рекомендация производителя).
3. Заливка: Бетонная смесь укладывается в опалубку поверх разложенного кабеля.
4. Нагрев: Секция подключается к сети 220 В. Кабель нагревается до +70 °С, передавая тепло бетону по всей толщине конструкции.
5. Результат: Равномерный прогрев обеспечивает правильную гидратацию цемента и набор марочной прочности в зимних условиях.
6. Завершение: После достижения требуемой прочности кабель обесточивается. Концы обрезаются заподлицо с бетоном; кабель остается внутри монолита.

* Внимание: Расход может варьироваться в зависимости от конфигурации узла и климатической зоны

Монтаж и эксплуатация:

Для сохранения гарантии 2 года строго соблюдайте требования руководства по эксплуатации ГЛРМ.4012.14.00.00.000 РЭ(П):

До монтажа:

• Проверить соответствие напряжения сети (220–240 В).
• Измерить сопротивление изоляции мегаомметром (1000 В) — норма: ≥400 МОм·м.
• Измерить сопротивление жил мультиметром — свернуть с таблицей.
• Заполнить протокол испытаний (Приложение 1 паспорта).

Во время монтажа:

Укладывать кабель с шагом не менее 70 мм.
Исключить самопересечение и касание ниток.
Обеспечить радиус изгиба ≥35 мм.
Использовать фанерные щиты при заливке для защиты от вибраторов и арматуры.
Подключить заземление (желто-зеленый провод).
Установить УЗО с уставкой ≤30 мА (обязательно).

Запрещено:

Включать кабель в бухте.
Укорачивать, наращивать или ремонтировать секцию.
Наступать на кабель, ставить тяжелые предметы.
Использовать одну секцию для разных объектов.
