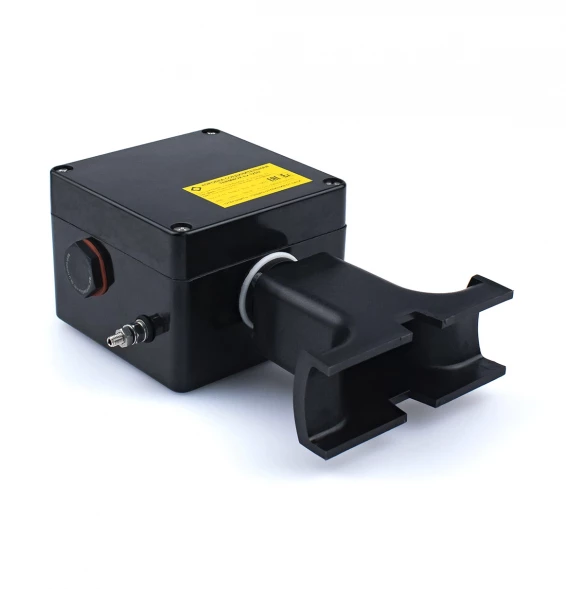

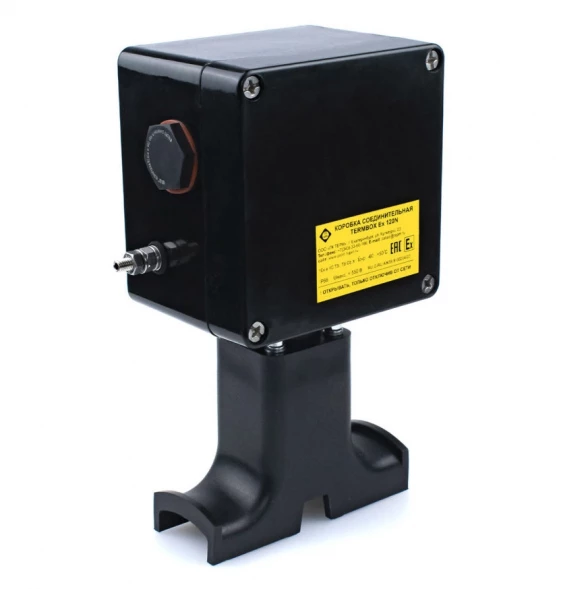

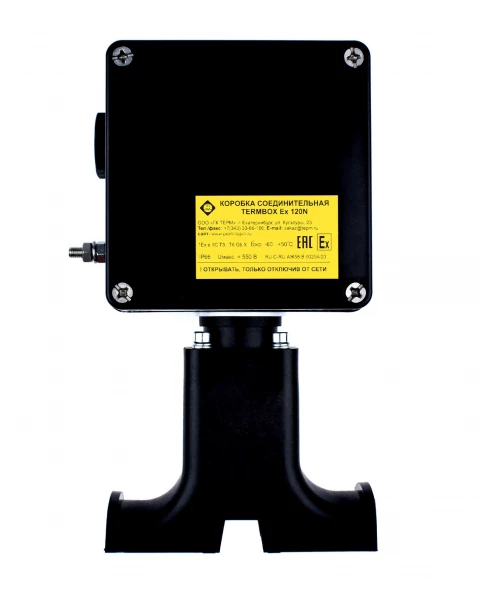

Коробка соединительная TERMBOX Ex 120N
Коробка соединительная TERMBOX Ex 120N предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм. Нагревательный кабель вводится под тепловую изоляцию без применения дополнительных устройств. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
Технически характеристики:
- Степень пылевлагозащиты: IP66
- Температурная группа: Т6
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
- Рабочий диапазон температур окружающей среды: -60…+50 °С
- Максимальное напряжение: 550 В
- Максимальный ток: 50 А

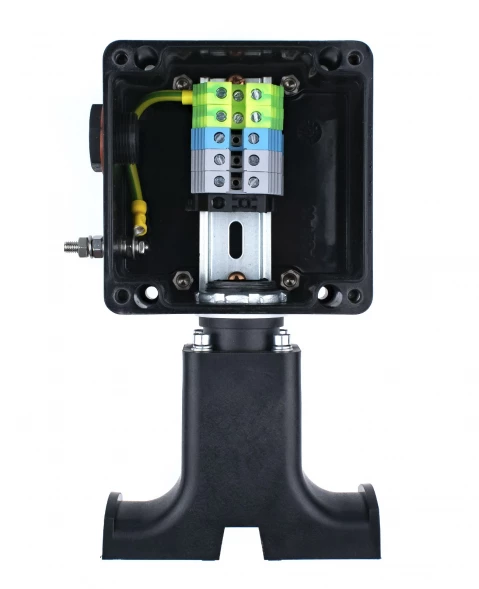

Комплектация:
Корпус 120х122х93 мм: 1 шт.
Клеммник винтовой L 10 мм²: 2 шт.
Клеммник винтовой N 10 мм²: 1 шт.
Клеммник винтовой PE 10 мм²: 2 шт.
Держатель клемм: 2 шт.
DIN-рейка 100 мм с крепежом: 1 шт.
Перемычка 140 мм: 1 шт.
Заглушка М25: 3 шт.
Шпилька заземления М6х45: 1 шт.
Гайка М6: 4 шт.
Шайба М6: 2 шт.
Шайба М6 гроверная: 4 шт.
Коробка упаковочная: 1 шт.
Руководство по эксплуатации: 1 шт.
Устройство ввода под теплоизоляцию нагревательного кабеля: 1 шт.
Габаритные размеры:
Россия — страна бренда
Россия — страна производства- Termbox_ex_120_n.pdf (4.70 MBytes) - Руководство по эксплуатации (совмещенное с паспортом)
- certificate_termbox_ex.pdf (1.83 MBytes) - Сертификат соответствия
