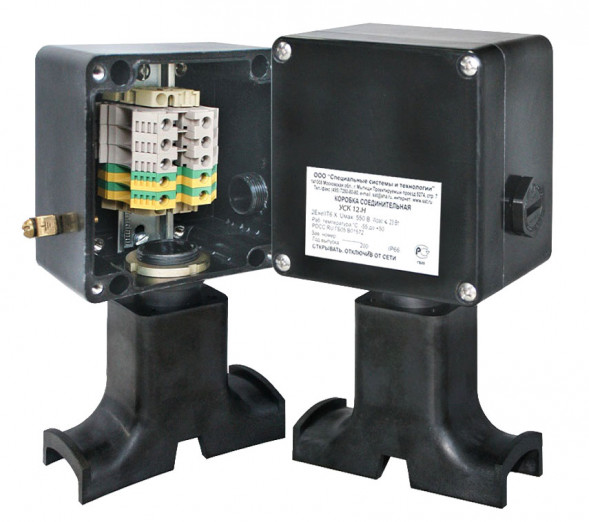

Коробка соединительная УСК 12.Н

Коробка соединительная УСК 12.Н

Предназначена для соединения саморегулирующихся нагревательных лент VM, VL, VR, VC, VX с силовым кабелем питания во взрывоопасных зонах, а также для их разветвления. Оснащена устройством ввода под теплоизоляцию.

Особенности и преимущества:

• Термоустойчивость.
• Коррозийная устойчивость.
• Обеспечивает кабелю защиту от повреждения в местах заделки.
• Подходит для всех типов саморегулирующихся кабелей.
• Коробка позволяет выполнить подключение до 2 ниток саморегулирующегося кабеля к силовому кабелю и подключение до 3 ниток для разветвления.
• Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм².
• Сертификат соответствия Таможенного союза для применения во взрывоопасных зонах.
• Под заказ можно изготовить коробки с винтовыми или пружинными клеммными зажимами.

Технически характеристики:

• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1Ех е IIC Т3...Т6 Gb Х
• Температурная группа взрывоопасной зоны: Т6
• Рабочий диапазон температур окружающей среды: -50 ... +55 ˚С
• Максимальное напряжение: 550 В
• Максимальный ток: 50 А

Монтаж:

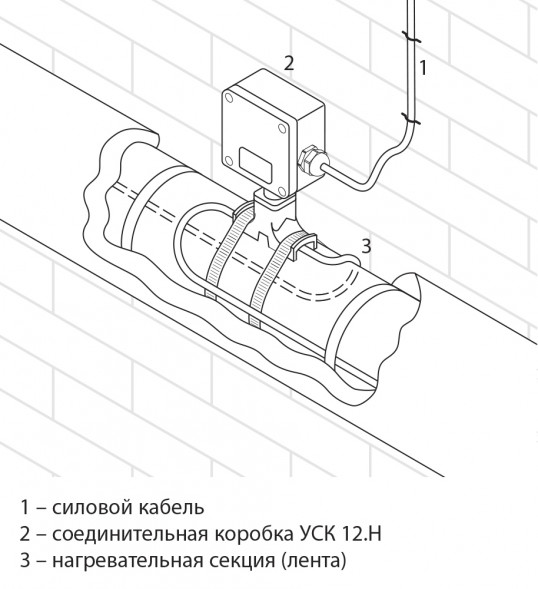

Коробки комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара.

Комплект поставки:

• Корпус коробки УСК 12.Н с клеммным набором — 1
• Заглушка M25 Ex — 1
• Кольцо уплотнительное М25 — 1
• Перемычка с крепежом П06.06х150-00 — 1
• Устройство ввода под теплоизоляцию УВК.0100 — 1
• Коробка упаковочная со стикером — 1
• Руководство по эксплуатации. Паспорт — 1
