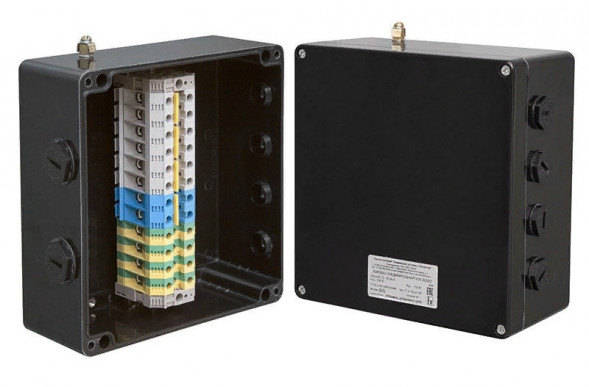

Коробка соединительная УСК 25.М40

Коробка соединительная УСК 25.М32

Предназначена для соединения и разветвления силовых кабелей, для распределения электроэнергии при их монтаже, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах.

Кабельный ввод М40

В коробке установлены 12 клемм по 35 мм²

Коробка имеет:

• два отверстия для ввода бронированных и небронированных кабелей с наружным диаметром 23,5–33,6 мм
• четыре отверстия для ввода бронированных кабелей с наружным диаметром 12–20 мм или небронированных кабелей с наружным диаметром 7–18 мм

Особенности и преимущества:

• Термоустойчивость.
• Коррозийная устойчивость.
• Исключает риск повреждения силовых кабелей.
• Коробка позволяет выполнить подключение до 6 силовых кабелей.
• Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².
• Сертификат соответствия Таможенного союза для применения во взрывоопасных зонах.

Технически характеристики:

• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1Ех е IIC Т3...Т6 Gb Х
• Температурная группа взрывоопасной зоны: Т6
• Рабочий диапазон температур окружающей среды: -50 ... +55 ˚С
• Максимальное напряжение: 750 В
• Максимальный ток: 109 А

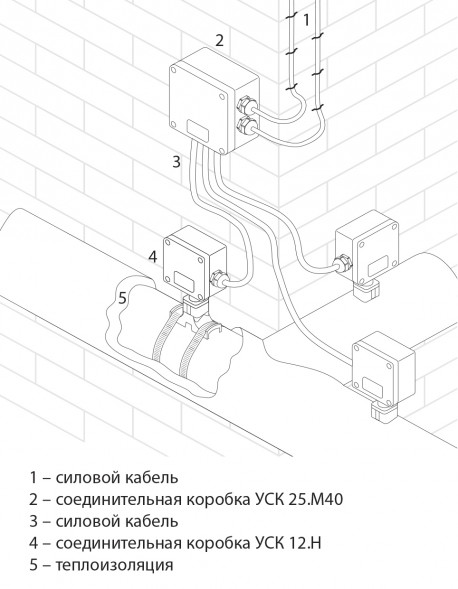

Монтаж:

Коробка крепится на близлежащей металлоконструкции, стене здания.

Комплект поставки:

• Корпус коробки УСК 25.М40 с клеммным набором — 1
• Заглушка M25 Ex — 4
• Заглушка M40 Ex — 2
• Кольцо уплотнительное М25 Ex — 4
• Кольцо уплотнительное М40 Ex — 2
• Перемычка с крепежом П06.06х150-00 — 1
• Коробка упаковочная со стикером — 1
• Руководство по эксплуатации. Паспорт — 1
