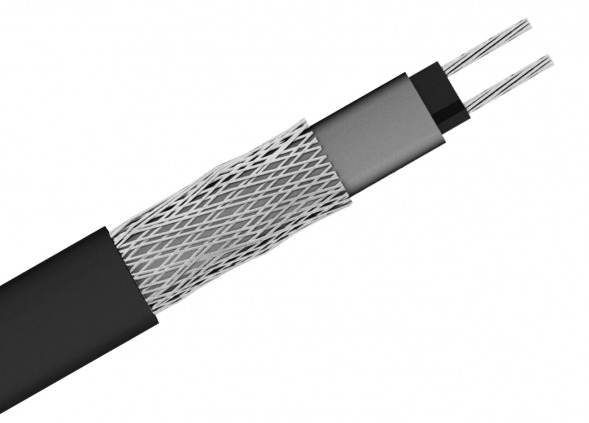

Саморегулирующаяся электрическая нагревательная лента 60VX2-F
Предназначена для технологического подогрева или поддержания необходимого уровня температуры промышленных трубопроводов, резервуаров и технологического оборудования, в том числе во взрывоопасных зонах и коррозийных средах.
Преимущества:
- Линейная мощность кабеля 60 Вт/м.
- Высокая термостойкость до 240°С, допускается пропарка не выше указанной температуры.
- Устойчивость к перегреву — не перегорает даже при самопересечение кабельной ленты.
- Саморегуляция — автоматическое изменение мощности нагрева в зависимости от температуры обогреваемого объекта. Простой и быстрый монтаж.
- Оболочка и изоляция из фторполимера дают высокую устойчивость к воздействию агрессивной среды, коррозийным растворам и парам.
- Может быть отрезан нужной длины точно в соответствии с длиной обогреваемой зоны, без изменения характеристик.
- Полный набор средств управления и вспомогательных принадлежностей для организации системы обогрева.
Принцип работы:
Нагрев происходит за счет прохождения электрического тока через полупроводящую саморегулирующуюся матрицу от одной токопроводящей жилы к другой. Матрица изменяет свое сопротивление в зависимости от температуры поверхности, на которую уложен нагревательный кабель. За счет этого обеспечивается эффект саморегулирования, то есть линейная мощность кабеля меняется в ответ на изменение температуры поверхности (при повышении температуры поверхности сопротивление матрицы увеличивается, мощность уменьшается и наоборот).
Максимальная длина нагревательной ленты:
при использовании автомата типа С в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003), м
Тип | Температура включения, °С | 230 В, 16 А | 230 В, 20 А | 230 В, 30 А |
17VX | 10 -20 -40 | 100 90 80 | 133 119 106 | 150 150 150 |
31VX | 10 -20 -40 | 66 64 63 | 89 85 83 | 100 100 100 |
40VX | 10 -20 -40 | 45 39 34 | 58 51 45 | 75 75 66 |
60VX | 10 -20 -40 | 32 31 29 | 42 40 39 | 64 61 58 |
80VX | 10 -20 -40 | 25 22 22 | 34 27 27 | 47 45 45 |
Резистивный кабель — имеет одинаковую мощность нагрева по всей длине. Регулирование мощности осуществляется с помощью термостата.
Саморегулирующийся кабель — автоматически регулирует мощность, в зависимости от окружающей температуры. Теплоотдача по всей длине кабеля может быть разной. Минимальный риск перегрева.
