Система защиты от протечки воды Stahlmann Smart 1/2

Система защиты от протечки воды Stahlmann Smart 1/2"

Stahlmann SMART — это универсальная система защиты от протечек нового поколения с расширенными возможностями управления и мониторинга. Она объединяет проверенную надежность проводных датчиков, гибкость беспроводных технологий и интеллектуальные алгоритмы работы, позволяя контролировать две независимые зоны протечки, управлять внешним оборудованием и получать уведомления на смартфон.

Это идеальное решение для тех, кто хочет не просто автоматически перекрывать воду при аварии, но и дистанционно следить за состоянием системы, интегрировать её в экосистему «умного дома», вести учет расхода воды и быть уверенным в защите даже при отключении электричества.

Система построена на базе обновленного модуля управления Stahlmann Smart с информативным OLED-дисплеем, поддерживает проводные датчики Stahlmann 001, беспроводные радиодатчики Stahlmann R868 и ленточные датчики Stahlmann TWLS, а также оснащена встроенным блоком бесперебойного питания. Продукт разработан и произведен в России по заказу ГК «ССТ».

Принцип действия:

Работа системы строится на интеллектуальном анализе сигналов от датчиков и мгновенной реакции:

1. Обнаружение. При попадании воды на контактные пластины проводного датчика Stahlmann 001, беспроводного датчика Stahlmann R868 или ленточного датчика Stahlmann TWLS сигнал об аварии отправляется на модуль управления.
2. Анализ и команда. Модуль Stahlmann Smart мгновенно обрабатывает сигнал, идентифицирует сработавший датчик (с указанием зоны и типа) и подает команду на закрытие шаровых кранов с электроприводом. Благодаря двухзонному режиму можно настроить реакцию системы индивидуально для каждой зоны (например, перекрывать только холодную воду при протечке на кухне).
3. Блокировка воды. Краны на вводе холодной и горячей воды перекрываются за 20 секунд, полностью останавливая подачу воды в квартиру или дом.
4. Оповещение и контроль. На встроенном OLED-дисплее модуля отображается подробная информация об аварии (зона, тип датчика), включается звуковая сигнализация. Одновременно push-уведомление приходит на ваш смартфон через приложение Smart Life (Tuya) — даже если вас нет дома.
5. Восстановление. После устранения протечки и просушки датчиков достаточно нажать кнопку на модуле или дать команду через приложение, чтобы краны открылись, и водоснабжение восстановилось.

Пример схемы размещения системы защиты от протечек:

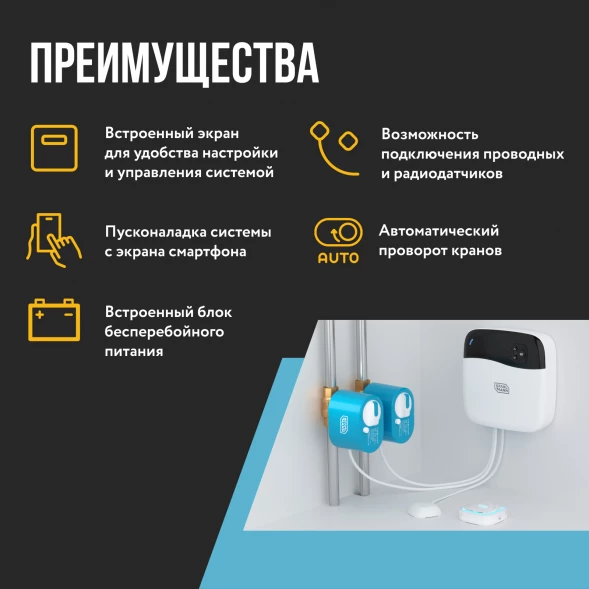

Ключевые преимущества и особенности:

• Двухзонный режим работы. Уникальная возможность контролировать две независимые зоны протечки с индивидуальными настройками реакции. Например, можно настроить перекрытие только одного крана при протечке в определенной зоне или задействовать разные внешние устройства.
• Универсальность подключения. Поддерживает работу со всеми типами датчиков:
  · Проводные (до 100 шт. суммарно по двум каналам)
  · Беспроводные (неограниченно, в зоне действия радиоканала)
  · Ленточные (до 100 м)
• Управление со смартфона. Полная пусконаладка, мониторинг статуса, управление кранами и просмотр истории событий через удобное мобильное приложение Smart Life (Tuya).
• Встроенный блок бесперебойного питания (ИБП). При отключении электроэнергии система продолжает работать от встроенного аккумулятора до 4 часов, сохраняя защиту вашего дома 24/7. Уровень заряда отображается на главном экране.
• Информативный OLED-дисплей. На корпусе модуля расположен дисплей, отображающий:
  · Текущее время и статус кранов (открыто/закрыто)
  · Уровень заряда аккумулятора
  · Количество подключенных проводных, ленточных и беспроводных датчиков
  · Уровень сигнала Wi-Fi и последнего сеанса связи с радиодатчиками
• Управление внешними нагрузками. Два встроенных реле с перекидными контактами («сухой контакт») позволяют подключать внешние устройства — сирены, насосы, лампы или контроллеры умного дома. Каждое реле настраивается независимо.
• Учет расхода воды. Возможность подключения импульсных счетчиков ГВС и ХВС через опциональную плату расширения Stahlmann Smart. Счетчики воды. Система ведет статистику потребления и напоминает о необходимости передачи показаний.
• Режим «Уборка». Настраиваемый режим временного игнорирования датчиков (от 30 до 90 минут), чтобы мытье полов не вызывало ложных тревог. Управляется с кнопки или из приложения.
• Расширенная самодиагностика. Система контролирует:
  · Обрыв и короткое замыкание линий проводных датчиков
  · Разряд батареек в беспроводных датчиках
  · Закрытие кранов и исправность приводов
  · Наличие сетевого питания и уровень заряда встроенного ИБП
• Интеграция и масштабирование.
  · Два «сухих контакта» для подключения внешних устройств.
  · Слоты для опциональных модулей расширения: RS-485 (протокол MODBUS RTU для систем диспетчеризации) и Счетчики воды.
  · Интеграция в экосистемы «умного дома» через приложение Smart Life.
• Автоматический проворот кранов. Краны автоматически проворачиваются 2 раза в месяц для профилактики закисания (только в открытом состоянии).
• Электробезопасность. Краны питаются напряжением 12 В постоянного тока.

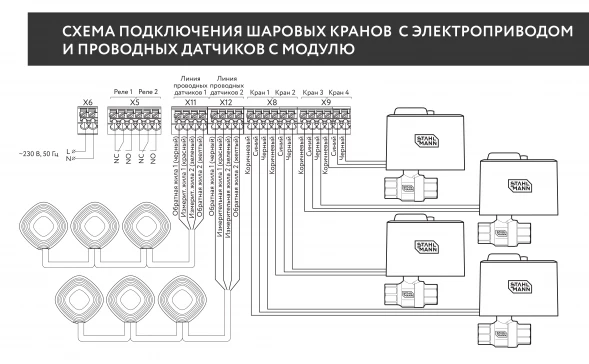

Схема подключения:

Область применения:

Благодаря гибкости настроек и поддержке различных типов датчиков, система Stahlmann SMART подходит для самых разных объектов:

• Квартиры и частные дома (включая объекты с уже выполненным чистовым ремонтом, где не хочется прокладывать провода — идеально для радиодатчиков)
• Коттеджи и таунхаусы с протяженными коммуникациями
• Офисы, рестораны, гостиницы, административные здания
• Объекты с требованиями к диспетчеризации (RS-485)
• Помещения, где важен дистанционный контроль (дачи, арендное жилье)

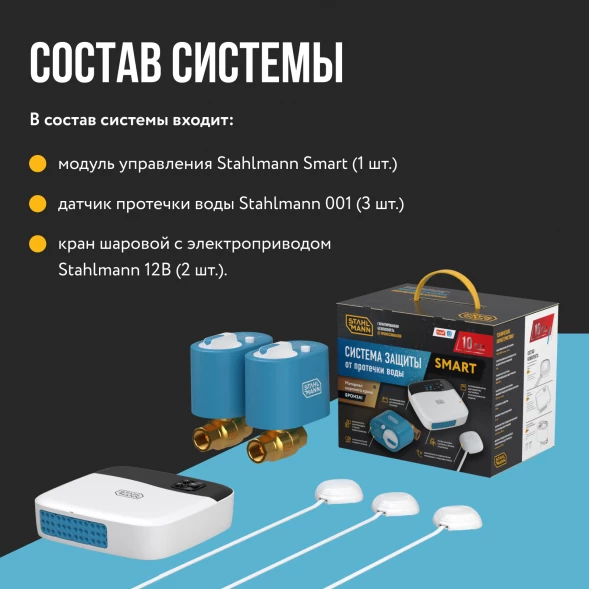

Состав комплекта:

1. Модуль управления Stahlmann Smart — 1 шт.
2. Датчик протечки воды Stahlmann 001 (проводной) — 3 шт. (каждый с кабелем 2 м)
3. Кран шаровой с электроприводом Stahlmann 12B — 2 шт. (с резьбой 1/2" или 3/4" на выбор)
4. Терминатор концевой — 2 шт. (для установки в последние датчики при последовательном подключении по двум каналам)
5. Кабель соединительный для датчиков — 2 шт. (по 2 м)
6. Руководство по эксплуатации (совмещенное с паспортом) — 1 шт.

Рекомендации по монтажу:

Монтаж рекомендуется доверять квалифицированным специалистам. Ключевые моменты:

1. Установка модуля: Закрепите модуль в сухом месте с доступом к сети 220В и Wi-Fi. После подключения проводов обязательно переведите выключатель под крышкой в положение "ON". При монтаже или установке модулей расширения модуль должен быть обесточен (выключатель в положении "OFF").
2. Монтаж кранов: Врежьте краны в трубы ХВС и ГВС после ручных вентилей. Ориентация приводом вниз запрещена. Рекомендуется равномерно распределять краны по двум каналам управления (Кран 1-2 и Кран 3-4).
3. Подключение датчиков:
   · Проводные: подключаются последовательно по двум независимым каналам. В последний датчик каждой цепи обязательно установите концевой терминатор (2 шт. в комплекте) для контроля обрыва.
   · Радиодатчики (покупаются отдельно): закрепите на полу и активируйте, привязав к модулю через меню "Радиоустройства" или через приложение.
   · Ленточные датчики: подключаются к соответствующим клеммам, длина линии до 100 м.
4. Настройка: Скачайте приложение Smart Life, выполните сопряжение со смартфоном через меню "Подключение Wi-Fi", настройте двухзонный режим, параметры реле, внешних входов и при необходимости подключите модули расширения RS-485 или счетчиков воды.
5. Проверка: Обязательно протестируйте систему, имитируя протечку на каждом датчике, и проверьте приход уведомлений.
