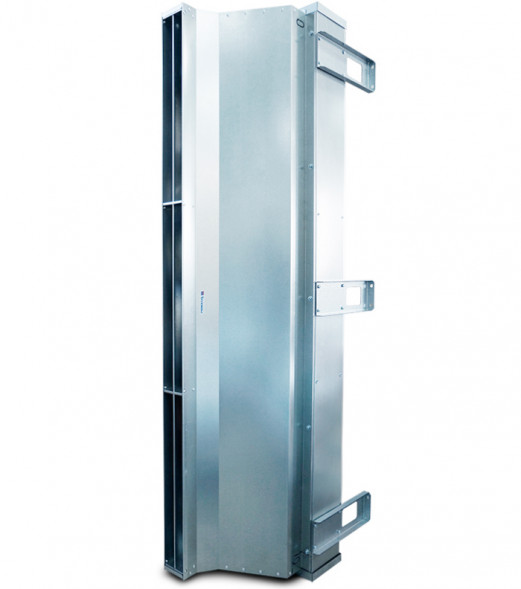

Водяная тепловая завеса Тепломаш КЭВ-100П4060W серии 400 IP54 Промышленная
Промышленная тепловая завеса шиберующего (отсекающего) типа из оцинкованной стали с защитой корпуса IP54 (допускается капельная влага, туман). Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Применяется в складских помещениях, гаражах, производственных предприятиях, ангарах, самолетных и вертолетных площадках, автомойках и других помещениях большой площади.
Высота установки от 3 до 5 м
Преимущества и особенности:
- Защита от пыли и влаги корпуса IP54 (повышенная коррозийная стойкость).
- Максимальная допустимая температура теплоносителя 150°С.
- Работа от сети 380В
- Управляющая аппаратура — опционально.
- В комплекте монтажные кронштейны и герметик.
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Металлорукав L=400 Dy 3/4 | Кран шаровой 3/4" | Фильтр сетчатый 3/4" | Угольник 1/2" | Воздухоотводчик автоматический 1/2" | Ниппель 3/4" | Тройник переходной 3/4" х 1/2" х 3/4" |
Дополнительное оборудование:
 |  |  |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом ТМ-К-3/4-СП | Концевой выключатель ВП-15К21 | МП-WA | БКУ-WA6 + пульт HL10L | HL10L |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Модуль подключения влагозащищенных завес IP54 | Блок коммутации и управления завес с IP54 | Пульт управления завесами |
Габаритные и установочные размеры:
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Управление:
Электронное
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
400
Модель:
КЭВ-100П4060W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Для автомойки
Да
Дизайнерская серия:
Нет
Цвет:
Оцинкованная сталь
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
380
Максимальный ток
3
Шнур питания (силовой кабель)
Да
Сечение силового кабеля, мм²:
3 × 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
5 м
Расход воздуха I м³/ч
2500
Расход воздуха II м³/ч
4000
Расход воздуха III м³/ч
6200
Скорость воздушного потока, м/с
13.5
Мощность электродвигателя
800 Вт
Ступени мощности:
0/29,5/53,7
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
53 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
53.7 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Киоск, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Звуковое давление (на расстоянии 5 м)
62 дБ(А)
Диапазон регулирования температуры воздуха
от + 1 до + 40
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP54
Антикоррозионная устойчивость
Да
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Установка тепловой завесы
Ширина завесы (проема)
2025 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
кабель 3 х 1,5
Расход воды
л/с при "t" воды 150/70 °С:
0.22
л/с при "t" воды 130/70 °С:
0.28
л/с при "t" воды 105/70 °С:
0.43
л/с при "t" воды 95/70 °С:
0.59
л/с при "t" воды 80/60 °С:
0.58
л/с при "t" воды 60/40 °С:
0.33
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
64 кВт
Мощность при t° воды 130/70°С, кВт
60.5 кВт
Мощность при t° воды 105/70°С, кВт
55.6 кВт
Мощность при t° воды 95/70°С, кВт
53.7 кВт
Мощность при t° воды 80/60°С, кВт
43.5 кВт
Мощность при t° воды 60/40°С, кВт
24.2 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
30
градусов С на выходе, при "t" воды 130/70 °С
28
градусов С на выходе, при "t" воды 105/70 °С
26
градусов С на выходе, при "t" воды 95/70 °С
25
градусов С на выходе, при "t" воды 80/60 °С
20
градусов С на выходе, при "t" воды 60/40 °С
11
Габаритные размеры
Вес в упаковке:
160 кг
Размер (Ш×В×Г)
2005 × 550 × 555
Размеры в упаковке (Ш×В×Г), мм:
2200 × 760 × 600 мм
Объем коробки, м³:
1.0032
Комплектация
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-4 (без насоса), КЭВ-УТМ-4Н (с насосом), КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Спасибо!Ваш отзыв появится на сайте после проверки.
Сопутствующие файлы
- garantijnye-obyazatelstva-teplomash.pdf (224.50 KBytes) - Гарантийные обязательства
- 26272-WA.pdf (1.98 MBytes) - Декларация и сертификат соответствия
- passport_400W_IP54.pdf (2.90 MBytes) - Паспорт (крепление, подключение, электрическая схема)
- zavesy-series400ip54.pdf (387.50 KBytes) - Описание серии 400
