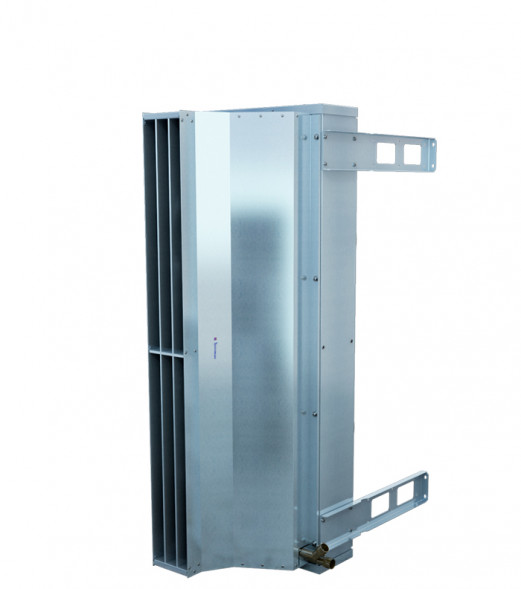

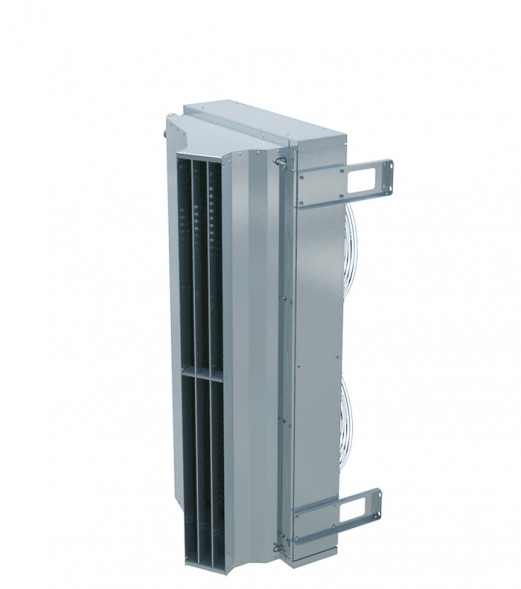

Водяная тепловая завеса Тепломаш КЭВ-230П7020W серии 700 Промышленная
Промышленная тепловая завеса шиберующего (отсекающего) типа из оцинкованной стали. Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Применяется в складских помещениях, цехах, гаражах, производственных предприятиях, ангарах и других помещениях большой площади.
Высота установки от 5 до 7 м
Преимущества и особенности:
- Стандартный угол сопла 0° (под заказ можно сделать 30°).
- В комплекте: проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Максимальная допустимая температура теплоносителя 150°С.
- Работа от сети 380В
- Защита от пыли и влаги корпуса IP21
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Гибкая подводка 1" | Кран шаровой | Фильтр сетчатый | Угольник | Воздухоотводчик автоматический | Ниппель | Тройник переходной |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом 1" | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения |
Габаритные и установочные размеры:
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Управление:
Электронное
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
700
Модель:
КЭВ-230П7020W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Для автомойки
Нет
Дизайнерская серия:
Нет
Цвет:
Оцинкованная сталь
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С
Присоединительные размеры патрубков, дюйм
G 1" (33,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
380
Максимальный ток
4
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
5 × 1,5
Класс электрозащиты:
I класс
Производительность
Эффективная длина воздушной струи:
7 м
Расход воздуха I м³/ч
11500
Расход воздуха II м³/ч
12500
Расход воздуха III м³/ч
13500
Скорость воздушного потока, м/с
13
Мощность электродвигателя
3050 Вт
Ступени мощности:
0/90/133
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
133 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
133 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Звуковое давление (на расстоянии 5 м)
67 дБ(А)
Диапазон регулирования температуры воздуха
от + 1 до + 40
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Антикоррозионная устойчивость
Нет
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
10
Установка тепловой завесы
Ширина завесы (проема)
2020 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
кабель 5 х 1,5
Расход воды
л/с при "t" воды 150/70 °С:
0.46
л/с при "t" воды 130/70 °С:
0.58
л/с при "t" воды 105/70 °С:
0.91
л/с при "t" воды 95/70 °С:
1.22
л/с при "t" воды 80/60 °С:
1.23
л/с при "t" воды 60/40 °С:
0.68
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
134.5 кВт
Мощность при t° воды 130/70°С, кВт
126.5 кВт
Мощность при t° воды 105/70°С, кВт
116 кВт
Мощность при t° воды 95/70°С, кВт
112 кВт
Мощность при t° воды 80/60°С, кВт
90.5 кВт
Мощность при t° воды 60/40°С, кВт
50.5 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
29
градусов С на выходе, при "t" воды 130/70 °С
28
градусов С на выходе, при "t" воды 105/70 °С
26
градусов С на выходе, при "t" воды 95/70 °С
25
градусов С на выходе, при "t" воды 80/60 °С
20
градусов С на выходе, при "t" воды 60/40 °С
11
Габаритные размеры
Вес без воды:
102.5 кг
Вес в упаковке:
194 кг
Размер (Ш×В×Г)
2020 × 710 × 685
Размеры в упаковке (Ш×В×Г), мм:
2180 × 960 × 925 мм
Объем коробки, м³:
1.9254
Комплектация
Водяная тепловая завеса
1 шт.
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Трехходовой клапан
опция
Двухходовой клапан с электроприводом
опция
Блок управления завесой
Блок-WA (ver.E)
Концевой выключатель
опция
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Спасибо!Ваш отзыв появится на сайте после проверки.
Сопутствующие файлы
- garantijnye-obyazatelstva-teplomash.pdf (224.50 KBytes) - Гарантийные обязательства
- zavesy-series700ip54.pdf (506.53 KBytes) - Описание серии 700
- 26272-WA.pdf (1.98 MBytes) - Декларация и сертификат соответствия
- passport_700W_IP54.pdf (3.01 MBytes) - Паспорт (крепление, подключение, электрическая схема)
