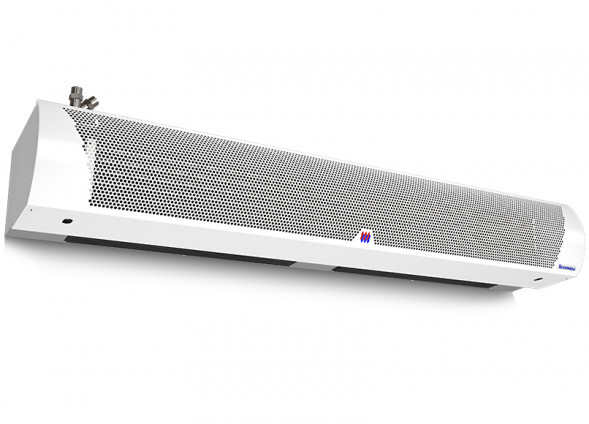

Водяная тепловая завеса Тепломаш КЭВ-29П2121W серии 200 Комфорт

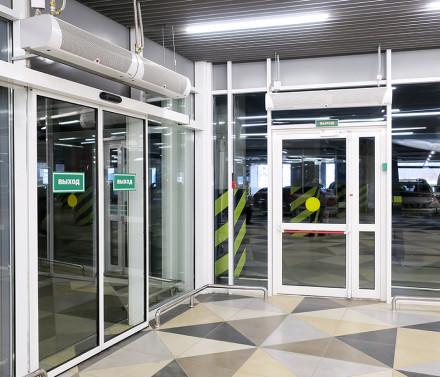

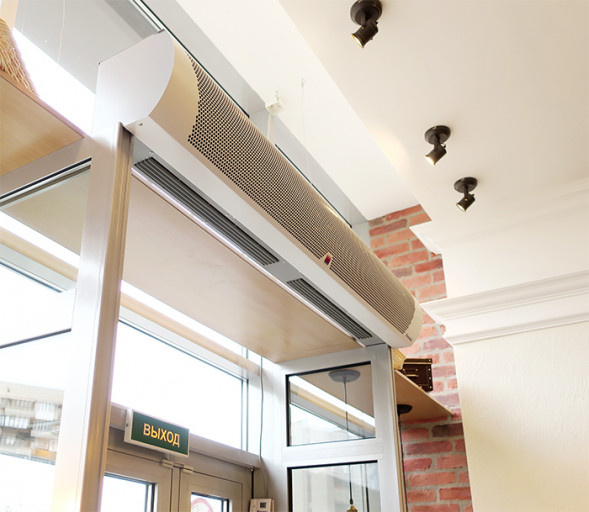

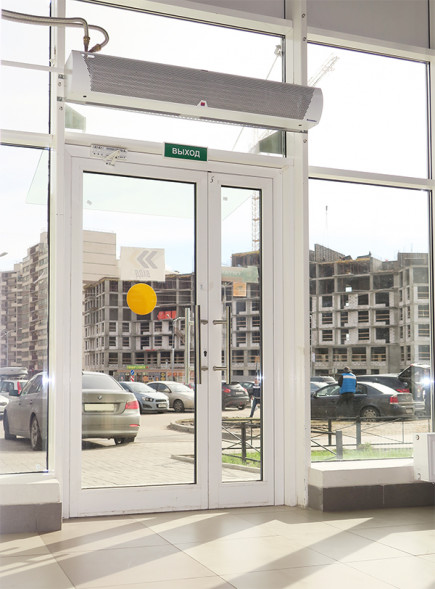

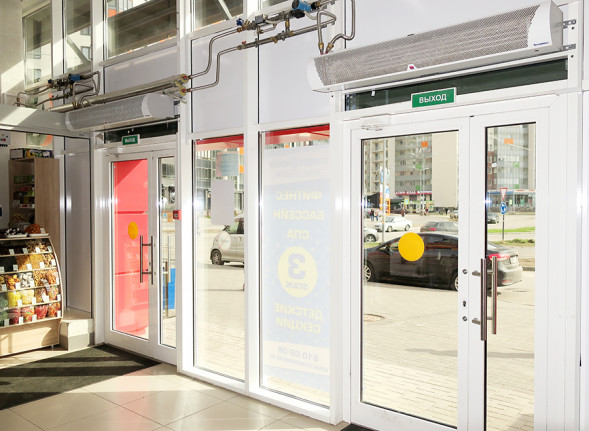

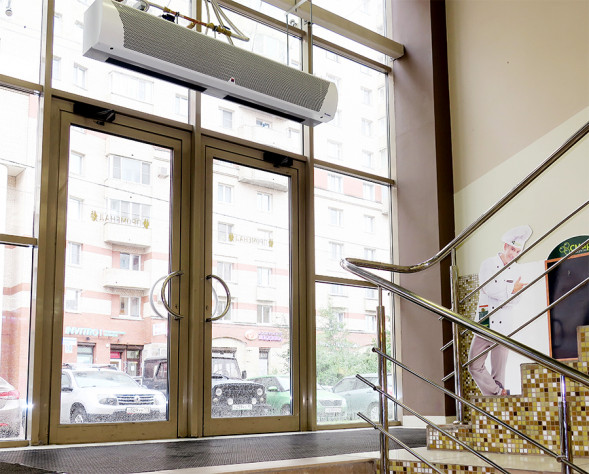

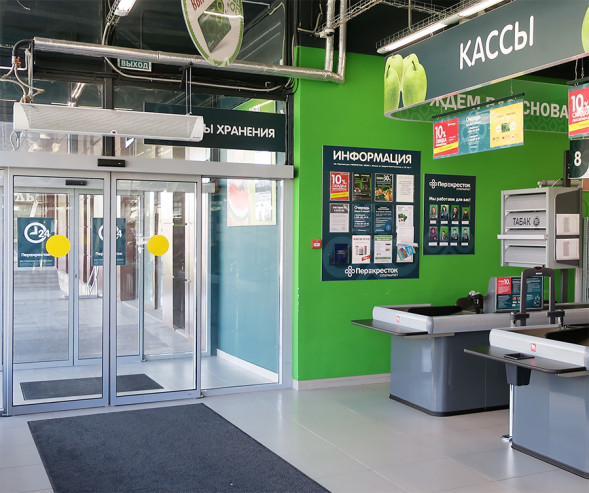

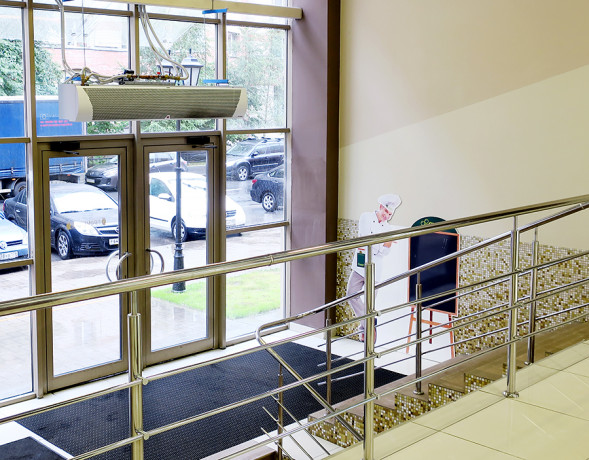

Тепловая завеса смесительного типа, предназначена для защиты помещений от прямого контакта с наружным воздухом через открытые двери в холодный период времени. Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Подходит для установки в складских помещениях, гаражах, гостиницах, кафе, торговых павильонах и др.
Высота установки до 2,5 метров.
Корпус изготовлен из оцинкованной стали с полимерным покрытием, особенностью является перфорированная панель. Забор воздуха осуществляется с лицевой части завесы.
Преимущества и особенности:
- Универсальный монтаж (горизонтально/вертикально).

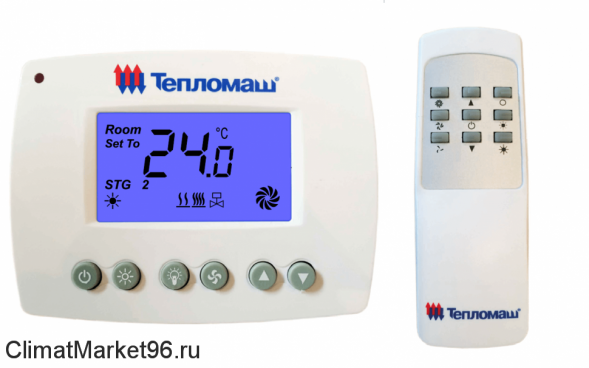

- В комплекте проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Возможность управления группой до 5 завес с одного пульта управления.
- Функция защиты от низких температур (позволяет настроить диапазон включения и выключения завесы на обогрев при отрицательной температуре наружного воздуха).
- Защита от пыли и влаги корпуса IP21.
- Максимальная допустимая температура теплоносителя 150°С.
- Функция подключения к охранно-пожарной сигнализации.
- Работа от сети 220В
- Возможно использовать в режиме вентиляции без нагрева в летний период.
Варианты регулирования температуры:
- Стандартная комплектация: завеса + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Гибкая подводка 1/2" | Кран шаровой | Фильтр сетчатый | Угольник | Воздухоотводчик автоматический | Ниппель | Тройник переходной |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения дополнительного оборудования и включения режима энергосбережения. |
Установка:
Габаритные размеры:
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
200
Дизайн завесы:
Комфорт
Модель:
КЭВ-29П2121W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Коммерческая
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Для автомойки
Нет
Дизайнерская серия:
Нет
Цвет:
Белый
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С
Объем теплоносителя в нагревателе, л
1,0
Присоединительные размеры патрубков, дюйм
G 1/2" (21,3 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
0,9
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 × 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
Расход воздуха I м³/ч
700
Расход воздуха II м³/ч
1250
Расход воздуха III м³/ч
1500
Скорость воздушного потока, м/с
6.5
Мощность электродвигателя
200 Вт
Ступени мощности:
0/10/13,5
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
13 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
13.5 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Преимущества:
Оригинальная конструкция соплового аппарата завес формирует равномерный воздушный поток с низким уровнем аэродинамического шума.
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Киоск, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Звуковое давление (на расстоянии 5 м)
51 дБ(А)
Диапазон регулирования температуры воздуха
от + 5 до + 35
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Антикоррозионная устойчивость
Да
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
5
Установка тепловой завесы
Ширина завесы (проема)
1540 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
Медный кабель: 3×1.5 мм².
Расход воды
л/с при "t" воды 150/70 °С:
0.05
л/с при "t" воды 130/70 °С:
0.07
л/с при "t" воды 105/70 °С:
0.11
л/с при "t" воды 95/70 °С:
0.15
л/с при "t" воды 80/60 °С:
0.15
л/с при "t" воды 60/40 °С:
0.08
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
15.4 кВт
Мощность при t° воды 130/70°С, кВт
14.7 кВт
Мощность при t° воды 105/70°С, кВт
13.8 кВт
Мощность при t° воды 95/70°С, кВт
13.5 кВт
Мощность при t° воды 80/60°С, кВт
10.8 кВт
Мощность при t° воды 60/40°С, кВт
5.6 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
30
градусов С на выходе, при "t" воды 130/70 °С
29
градусов С на выходе, при "t" воды 105/70 °С
27
градусов С на выходе, при "t" воды 95/70 °С
26
градусов С на выходе, при "t" воды 80/60 °С
21
градусов С на выходе, при "t" воды 60/40 °С
11
Габаритные размеры
Вес в упаковке:
27.2 кг
Размер (Ш×В×Г)
1540 × 225 × 225
Размеры в упаковке (Ш×В×Г), мм:
1588 × 313 × 344 мм
Объем коробки, м³:
0.1665
Комплектация
Водяная тепловая завеса
1 шт.
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-4 (без насоса), КЭВ-УТМ-4Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Опционально
Смесительный узел (опция).
