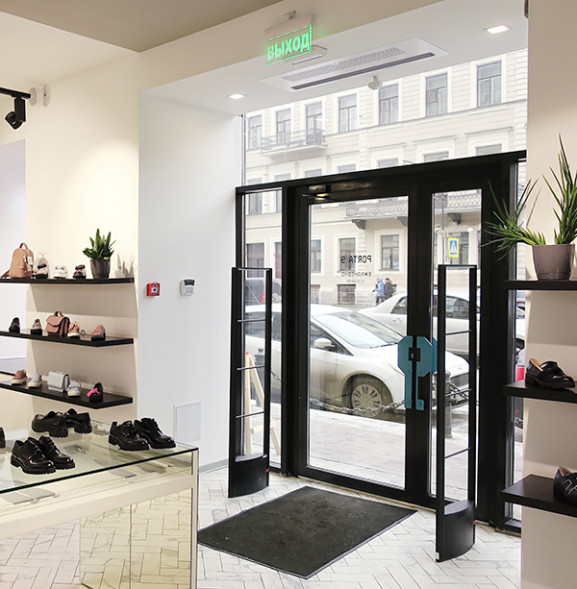

Водяная тепловая завеса Тепломаш КЭВ-29П2181W серии 200 Потолочная
Тепловая завеса смесительного типа, предназначена для защиты помещений от прямого контакта с наружным воздухом через открытые двери в холодный период времени. Встраивается в подвесной или фальш-потолок над дверным проёмом, на высоте не более 2,5 м. Подходит для установки в кафе, торговых павильонах, салонах красоты, гостиницах, медицинских центрах и др.
Корпус изготовлен из оцинкованной стали светло-серого цвета. Сервис и обслуживание осуществляется через переднюю панель завесы.
Преимущества:
- Благодаря встраиваемому способу установки завеса выглядит эстетично, не портит общий вид.
- В комплекте проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Возможность управления группой до 5 завес с одного пульта управления.
- Функция защиты от низких температур (позволяет настроить диапазон включения и выключения завесы на обогрев при отрицательной температуре наружного воздуха).
- Защита от пыли и влаги корпуса IP21.
- Максимальная допустимая температура теплоносителя 150°С.
- Функция подключения к охранно-пожарной сигнализации.
- Работа от сети 220В
- Возможно использовать в режиме вентиляции без нагрева в летний период.
Варианты регулирования температуры:
- Стандартная комплектация: завеса + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Комплектующие для монтажа:
 |
 |
 |
 |
 |
 |
 |
| Гибкая подводка 1/2" | Кран шаровой | Фильтр сетчатый | Угольник | Воздухоотводчик автоматический |
Ниппель | Тройник переходной |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения дополнительного оборудования и включения режима энергосбережения. |
Установка:
Габаритные и установочные размеры:
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
200
Дизайн завесы:
Потолочная
Модель:
КЭВ-29П2181W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Коммерческая
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Дизайнерская серия:
Нет
Цвет:
Серебро
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С
Объем теплоносителя в нагревателе, л
0,9
Присоединительные размеры патрубков, дюйм
G 1/2" (21,3 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
0,9
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 × 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
Расход воздуха I м³/ч
1400
Расход воздуха II м³/ч
1500
Расход воздуха III м³/ч
1600
Скорость воздушного потока, м/с
7
Мощность электродвигателя
200 Вт
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
13.9 Вт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
13.9 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Киоск, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Звуковое давление (на расстоянии 5 м)
51 дБ(А)
Диапазон регулирования температуры воздуха
от + 5 до + 35 °C
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
5
Установка тепловой завесы
Ширина завесы (проема)
1620 мм
Вариант установки завесы
Потолочная установка
Расход воды
л/с при "t" воды 150/70 °С:
0.05
л/с при "t" воды 130/70 °С:
0.07
л/с при "t" воды 105/70 °С:
0.11
л/с при "t" воды 95/70 °С:
0.15
л/с при "t" воды 80/60 °С:
1.05
л/с при "t" воды 60/40 °С:
0.08
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
15.9 кВт
Мощность при t° воды 130/70°С, кВт
15.1 кВт
Мощность при t° воды 105/70°С, кВт
14.2 кВт
Мощность при t° воды 95/70°С, кВт
13.9 кВт
Мощность при t° воды 80/60°С, кВт
11.2 кВт
Мощность при t° воды 60/40°С, кВт
5.8 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
29
градусов С на выходе, при "t" воды 130/70 °С
28
градусов С на выходе, при "t" воды 105/70 °С
26
градусов С на выходе, при "t" воды 95/70 °С
26
градусов С на выходе, при "t" воды 80/60 °С
21
градусов С на выходе, при "t" воды 60/40 °С
11
Габаритные размеры
Вес без воды:
34.5 кг
Вес в упаковке:
37.5 кг
Размер (Ш×В×Г)
1620 × 420 × 205
Размеры в упаковке (Ш×В×Г), мм:
1690 × 570 × 2740 мм
Объем коробки, м³:
0.26
Комплектация
Водяная тепловая завеса
1 шт.
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Кабель управления 5*0,5 мм
1,8 – 2,6 м
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-4 (без насоса), КЭВ-УТМ-4Н (с насосом), КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Блок управления завесой
Блок-WA (ver.E)
Концевой выключатель
ВП15К21
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Спасибо!Ваш отзыв появится на сайте после проверки.
Сопутствующие файлы
- passport_200W_potolok.pdf (3.64 MBytes) - Руководство по монтажу и эксплуатации, технический паспорт, серия 200W Потолочная
- Гарантийные обязательства.pdf (201.44 KBytes)
- zavesy-series200.pdf (752.90 KBytes) - Описание серия 200
- Dekl_o_sootv.pdf (1.01 MBytes) - Декларация о соответствии
