Водяная тепловая завеса Тепломаш КЭВ-98П4121W серии 400 Комфорт
Тепловая завеса, в зависимости от проектного решения может использоваться для защиты как смесительного, так и шиберующего (отсекающего) типа — от прямого контакта с наружным воздухом через открытые двери в холодный период времени. Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Подходит для установки в складских помещениях, гостиницах, ресторанах, супермаркетах и др.
Высота установки до 4,5 метров.
Корпус изготовлен из оцинкованной стали с полимерным покрытием, особенностью является перфорированная лицевая панель, через которую осуществляется забор воздуха.
Преимущества и особенности:

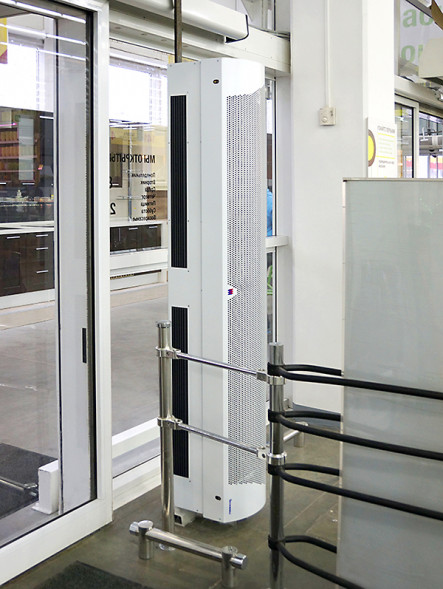

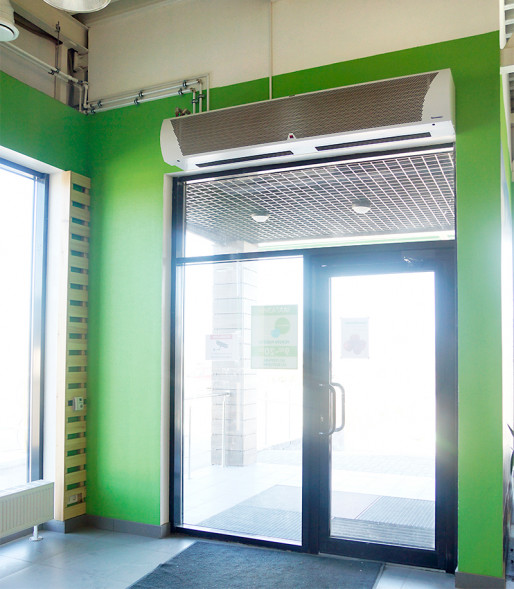

- Универсальный монтаж (горизонтально/вертикально).

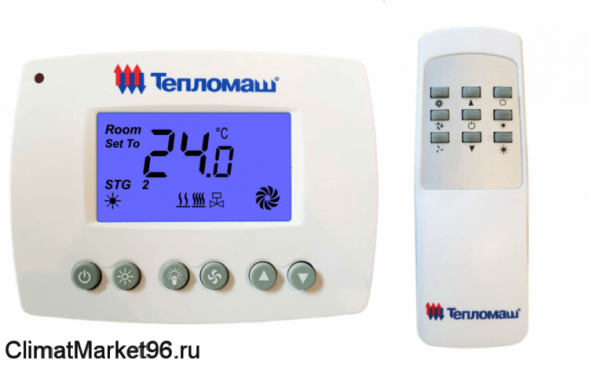

- В комплекте проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Встроенная РСВ-АС плата — возможность подключения неограниченного количества завес к 1 пульту, а также дополнительного оборудования.
- Функция защиты от низких температур (позволяет настроить диапазон включения и выключения завесы на обогрев при отрицательной температуре наружного воздуха).
- Защита от пыли и влаги корпуса IP21.
- Максимальная допустимая температура теплоносителя 150°С.
- Функция подключения к охранно-пожарной сигнализации.
- Работа от сети 220В
- Возможно использовать в режиме вентиляции без нагрева в летний период.
Варианты регулирования температуры:
- Стандартная комплектация: завеса + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Металлорукав L=400 Dy 3/4 | Кран шаровой 3/4" | Фильтр сетчатый 3/4" | Угольник 1/2" | Воздухоотводчик автоматический 1/2" | Ниппель 3/4" | Тройник переходной 3/4" х 1/2" х 3/4" |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом ТМ-К-3/4-СП | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения дополнительного оборудования и включения режима энергосбережения. |
Установка:
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
400
Дизайн завесы:
Комфорт
Модель:
КЭВ-98П4121W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Для автомойки
Нет
Дизайнерская серия:
Нет
Цвет:
Белый
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С
Объем теплоносителя в нагревателе, л
3,1
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
2,4
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 × 1,5
Класс электрозащиты:
I класс
Производительность
Эффективная длина воздушной струи:
4.5 м
Расход воздуха I м³/ч
2600
Расход воздуха II м³/ч
4000
Расход воздуха III м³/ч
5000
Скорость воздушного потока, м/с
11.3
Мощность электродвигателя
530 Вт
Ступени мощности:
0/30,4/47,0
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
47 кВт, 48 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
47 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Киоск, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Звуковое давление (на расстоянии 5 м)
65 дБ(А)
Диапазон регулирования температуры воздуха
от + 5 до + 35
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Антикоррозионная устойчивость
Да
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
не ограничено
Установка тепловой завесы
Ширина завесы (проема)
2090 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
кабель 3 х 1,5
Расход воды
л/с при "t" воды 150/70 °С:
0.19
л/с при "t" воды 130/70 °С:
0.24
л/с при "t" воды 105/70 °С:
0.38
л/с при "t" воды 95/70 °С:
0.51
л/с при "t" воды 80/60 °С:
0.51
л/с при "t" воды 60/40 °С:
0.28
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
56.5 кВт
Мощность при t° воды 130/70°С, кВт
53.1 кВт
Мощность при t° воды 105/70°С, кВт
48.7 кВт
Мощность при t° воды 95/70°С, кВт
47 кВт
Мощность при t° воды 80/60°С, кВт
38 кВт
Мощность при t° воды 60/40°С, кВт
21.2 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
33
градусов С на выходе, при "t" воды 130/70 °С
31
градусов С на выходе, при "t" воды 105/70 °С
29
градусов С на выходе, при "t" воды 95/70 °С
28
градусов С на выходе, при "t" воды 80/60 °С
22
градусов С на выходе, при "t" воды 60/40 °С
12
Габаритные размеры
Вес без воды:
72.5 кг
Вес в упаковке:
47 кг
Размер (Ш×В×Г)
2090 × 350 × 340
Размеры в упаковке (Ш×В×Г), мм:
2123 × 453 × 400 мм
Объем коробки, м³:
0.3816
Комплектация
Водяная тепловая завеса
1 шт.
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Кабель управления 7*0,5 мм
1,8 – 3,6 м
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-4 (без насоса), КЭВ-УТМ-4Н (с насосом), КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Блок управления завесой
Блок-WA (ver.E)
Концевой выключатель
ВП15К21
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Спасибо!Ваш отзыв появится на сайте после проверки.
Сопутствующие файлы
- passport_400W_komfort.pdf (3.71 MBytes) - Руководство по монтажу и эксплуатации, технический паспорт, серия 400Е Комфорт
- declar-o-sootv.pdf (536.73 KBytes) - Декларация о соответствии
- garantijnye-obyazatelstva-teplomash.pdf (201.44 KBytes) - Гарантийные обязательства Тепломаш
- opisanie-seriya-400.pdf (1.27 MBytes) - Описание, серия 400
