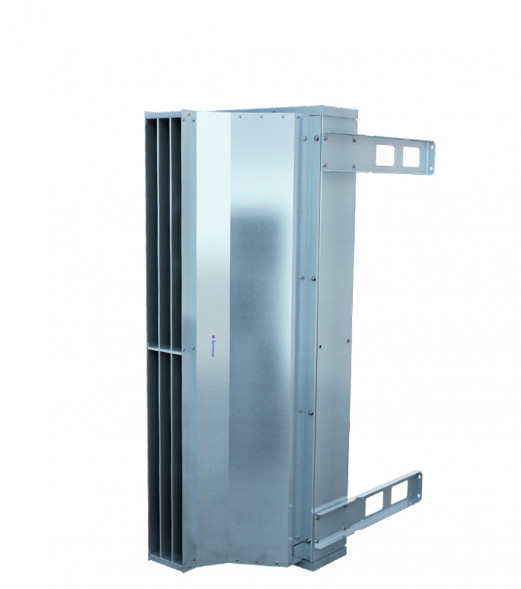

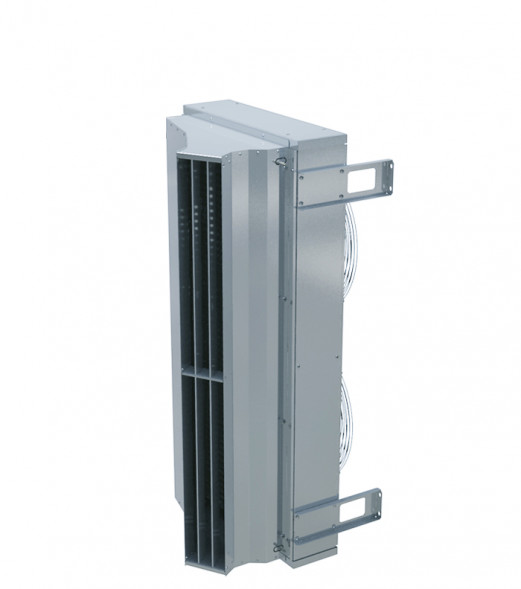

Тепломаш КЭВ-П7010А
Промышленная воздушная завеса без нагрева серии 700 функционирует в режиме вентиляции на отсечение холодных потоков с улицы. Корпус устройства представлен из оцинкованной стали. Монтаж (горизонтально, вертикально) с высотой подвеса от 5 до 7 метров позволяет эксплуатировать прибор в помещениях большой площади: склады, спортивные площадки, ангары, гаражи и т.д. Управление осуществляется с помощью проводного пульта.
ТепломашВсе товары бренда
Россия — страна бренда
Россия — страна производстваХарактеристики
Подключение
кабель 3 х 1,5
Класс электрозащиты
I класс
Управление:
Механическое
Общие характеристики
Бренд:
Тепломаш
Родина бренда:
Россия
Страна производитель:
Серия завесы:
700
Модель:
КЭВ-П7010А
Тип завесы
Воздушная завеса Без нагрева
Способ нагрева
без нагрева
Нагревательный элемент
Без источника тепла
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Дизайнерская серия:
Нет
Цвет:
Нержавеющая сталь
Срок службы:
5 года
Гарантия:
2 года
Производительность
Производительность воздуха, м³/час
8500 — 11000 л
Эффективная длина воздушной струи:
7 м
Расход воздуха I м³/ч
8500
Расход воздуха II м³/ч
9500
Расход воздуха III м³/ч
11000
Скорость воздушного потока, м/с
14.5
Мощность электродвигателя
1800 Вт
Электрические параметры
Электропитание:
380
Система электроснабжения:
Трехфазная
Рабочий ток, А
2.7 А
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 × 1,5
Автоматический выключатель
6А
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Регулировка мощности
Да
Таймер
Нет
Дисплей
Нет
Кол-во завес, управляемых с одного пульта, шт
10
Функции и особенности
Звуковое давление (на расстоянии 5 м)
65 дБ(А)
Вентилятор
Да
Режим вентиляции без нагрева
Да
Сфера применения:
Аптека, Больница, Гараж, Гостиница, Кафе, Магазин, Офис, Производственные помещения, Ресторан, Склад, Спортивный комплекс, Супермаркет, Теплица, Торговый центр, Школа
Назначение тепловой завесы
Промышленная
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Антикоррозная устойчивость
Нет
Сниженная вибрация
Нет
Установка тепловой завесы
Вариант установки завесы
Ширина завесы (проема)
1680 мм
Габаритные размеры
Размер (Ш×В×Г)
1680 × 960 × 925
Размеры в упаковке (Ш×В×Г), мм:
1710 × 990 × 950 мм
Вес в упаковке:
146 кг
Объем коробки, м³:
1.6083
Комплектация
Воздушная завеса (без нагрева)
1 шт.
Пульт управления (модель)
HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Кабель управления 7*0,5 мм
1,8 – 3,6 м
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опции
Блок управления завесой
Блок-WA (ver.E)
Концевой выключатель
опция
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Спасибо!Ваш отзыв появится на сайте после проверки.
Сопутствующие файлы
- garantijnye-obyazatelstva-teplomash.pdf (224.50 KBytes) - гарантийные обязательства
- zavesy-series700.pdf (254.18 KBytes) - описание серии 700
- 26272-WA.pdf (1.98 MBytes) - декларация и сертификат соответствия
- passport_700A_IP21.pdf (3.55 MBytes) - паспорт (крепление, подключение, электрическая схема) Тепломаш КЭВ-П7010А
