Мат нагревательный Теплолюкс Liberte 3,5 кв.м

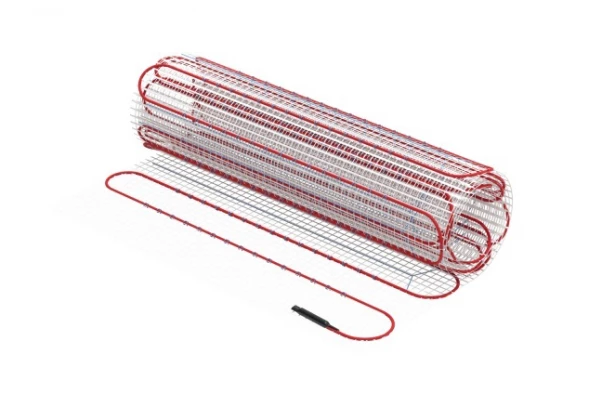

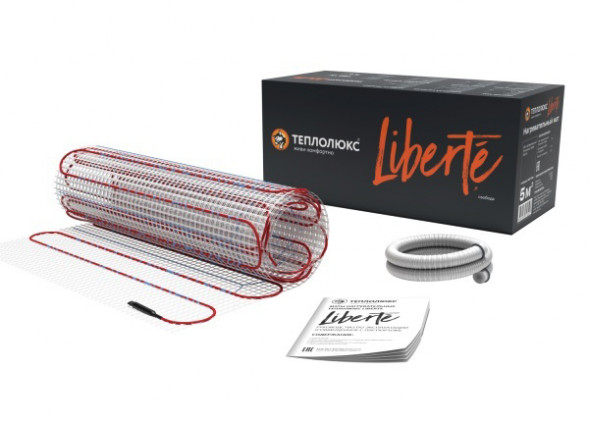

Нагревательный мат Теплолюкс Liberte 3,5 м²

НОВИНКА 2023 года от Теплолюкс! Серия нагревательных матов Liberte — премиальный уровень надежности, безопасности и комфорта — без компромиссов.

Тонкий мат с сечением кабеля менее 3 мм позволяет установить его практически без подъема уровня пола. Устанавливается в тонкую стяжку или непосредственно слой плиточного клея. Подходит под любой из типов покрытия: плитка, ковролин, ламинат, линолеум, паркетная доска. Можно использовать как дополнительный так и основной вид обогрева. Уникальная пришивная технология кабеля с двойным усиленным плетением делает монтаж максимально удобным, а так же снижает риски локального перегрева вследствие случайного смещения кабеля, а шаг укладки 5 см обеспечит равномерный прогрев всей поверхности пола.

Преимущества:

• Гарантия 50 лет.
• Самая востребованная мощность — 150 Вт/м², но с увеличенной длиной кабеля, позволяет на 45% снизить линейную нагрузку на кабель (8 Вт/м), тем самым сводит риск перегрева кабеля до минимума. Свобода выбора планировочных решений в помещении любой формы с возможностью размещения мата даже под мебелью.
• Двойная фторопластовая изоляция.
• Шаг раскладки кабеля на сетке — 5 см (на 35% плотнее аналогов), что обеспечивает более равномерный прогрев поверхности.
• Сечение кабеля около 3 мм — даёт возможность универсального размещения с укладкой как в стяжку, так и в слой плиточного клея, на пол или стену.

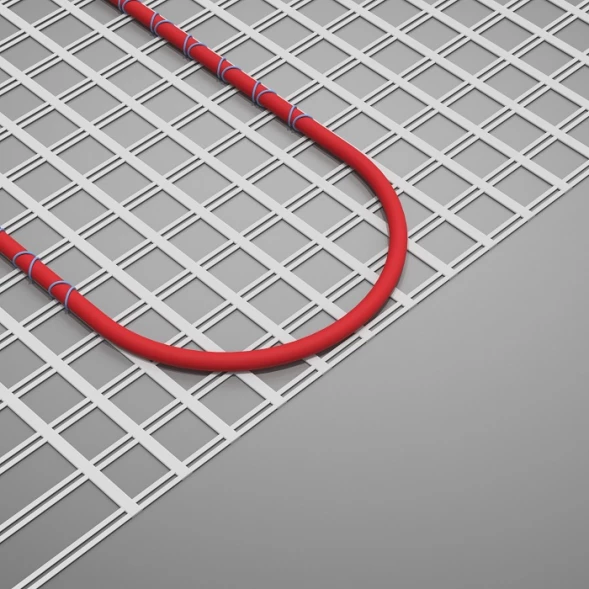

• Усовершенствованная фирменная технология пришивного крепления кабеля при помощи филаментной нити с двойным усиленным плетением обеспечивает более стабильную структуру мата, упрощает монтаж, снижает риски локального перегрева из-за случайного смещения кабеля или образования пустот в связующем растворе.
• Литая соединительная муфта с дополнительной защитной оболочкой из термостойкого материала обеспечивает высочайший класс надежности электрического подключения.
• Встроенный в корпус муфты чип NFC содержит уникальный код изделия, гарантирующий абсолютную прослеживаемость цепочки производства и подлинность изделия.

Конструкция мата:

Возможные варианты укладки мата:

Схема подключения к электрической сети:

Для терморегуляторов «Теплолюкс» датчик температуры подключается к клеммам 1 и 2; напряжение питания (переменное 230 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.

При подключении мата обратите внимание на цвета изоляции жил установочного провода, где желто-зеленый провод – заземление или «ноль», коричневый, синий (голубой) – «нагрузка».

Выводы нагревательного мата подключаются к терморегуляторам следующим образом:
Жила с изоляцией коричневого цвета подключается к клемме. Жила с изоляцией синего цвета подключается к клемме. Вывод экрана (жила в изоляции желто-зеленого цвета) необходимо подключить к заземляющему контуру здания.
