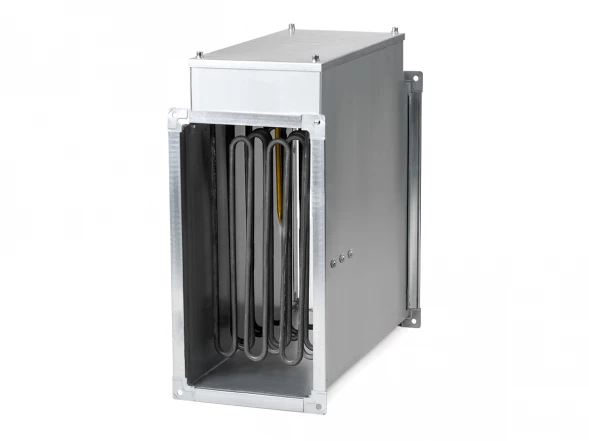

Электрический канальный нагреватель NEP-700*400/15 для прямоугольных каналов
Электрические канальные воздухонагреватели NEР для прямоугольных предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха
Конструкция:
- Корпус и коммутационная коробка изготовлены из оцинкованного стального листа

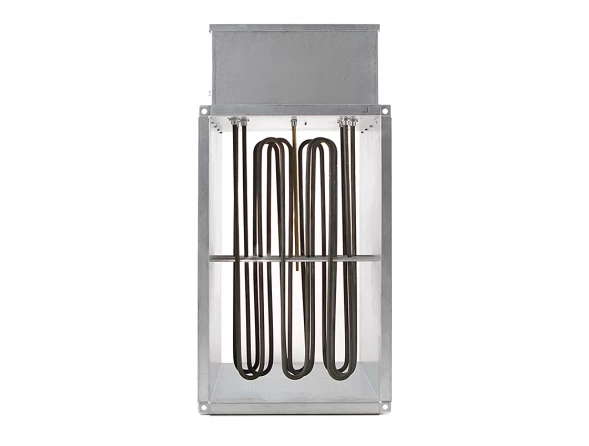

- Нагревательные стержни трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций.

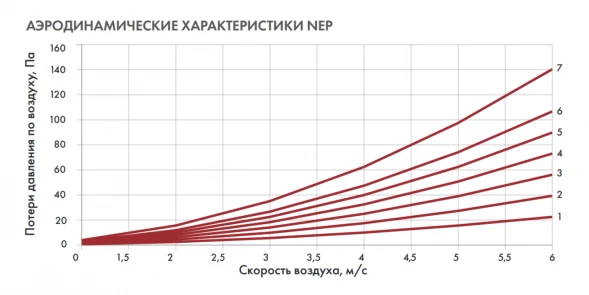

- Нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с
- Степень защиты корпуса — IP40

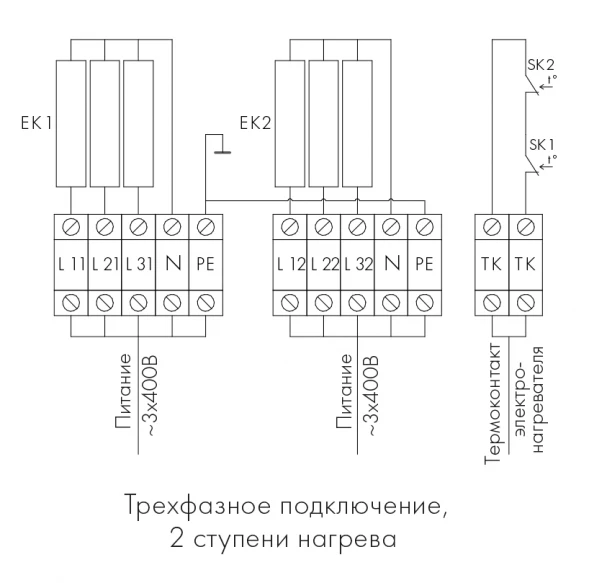

- В качестве предохранительных устройств в воздухонагревателях применяются термоограничители, срабатывающие при увеличении температуры воздушного потока свыше предельного значения, и термовыключатели, срабатывающие при увеличении температуры корпуса свыше предельного значения. Предельные температуры срабатывания предохранительных устройств воздухонагревателей составляют: 60 °С (воздушный поток) и 75 °С (корпус)
При выбранном воздушном потоке вентилятора м³/час и нужном увеличении температуры воздуха в °С, расчет мощности канального нагревателя можно произвести по формуле:
P = L × 0,36 × T
где: Р — мощность в Вт; L — воздушный поток в м³/час; Т — необходимое увеличение температуры в °С
Монтаж:
Канальный нагреватель устанавливают так, чтобы поток воздуха равномерно распределялся по его периметру. Так внутри нагревателя не возникают зоны завихрения, а нагревательные элементы обдуваются равномерно. Расстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух диаметров для круглого патрубка или одной диагонали для прямоугольного патрубка. Направление движения воздуха в канальном нагревателе должно соответствовать стрелке на крышке.
Канальные нагреватели устанавливают как в горизонтальном, так и в вертикальном положении. Запрещено устанавливать нагреватель с нижним расположением отсека электромонтажа из-за риска затекания в него воды.
