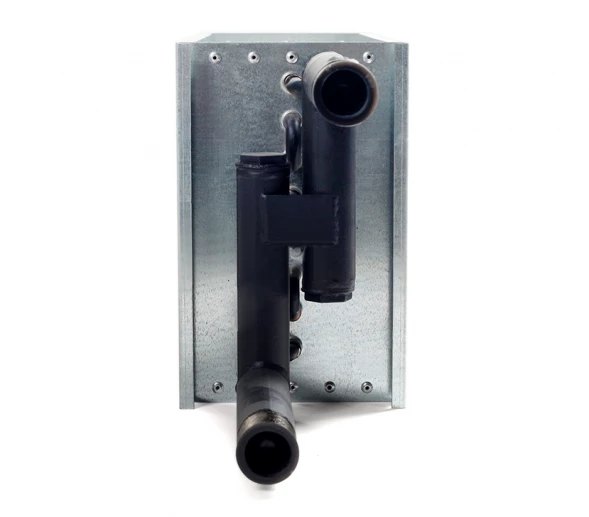

Водяной канальный нагреватель NWP-500-250/4-Rдля прямоугольных каналов
Водяные канальные нагреватели NWP для прямоугольных каналов, предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования, а также могут использоваться в приточных или приточно-вытяжных установках.
В качестве теплоносителя рекомендуют использовать воду и незамерзающие смеси. Максимальная рабочая температура теплоносителя: +150 °C, минимальная (для незамерзающей смеси): -9 °C.
Мощность нагревателя зависит от температуры подаваемой воды.
Конструкция водяного нагревателя:
- Корпус изготовлен из оцинкованного стального листа толщиной 1 мм
- Теплообменник состоит из алюминиевых пластин толщиной 0,15 мм и проходящих через них в шахматном порядке медных трубок. Диаметр трубок равен 3/8'' (9,52 мм), толщина стенки равна 0,35 мм
- Шаг между пластинами 1,6 мм для однорядных теплообменников и 2,1 мм для всех остальных.
- Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды. Низ и верх коллекторных труб снабжены заглушками G1''
- Все типоразмеры NWP имеют одинаковые присоединительные размеры патрубков к теплоносителю
- Открытая сторона труб защищена экраном из оцинкованной стали
Монтаж:
Водяные нагреватели устанавливают в любом положении, позволяющем провести их обезвоздушивание. Если теплоносителем является вода, то нагреватели устанавливают внутри помещений, где температура не должна быть меньше 0 °C. Наружное применение возможно только в том случае, когда теплоносителем является незамерзающая жидкость.
Технические характеристики:
Габаритные и присоединительные размеры:
- ruk-po-expl.pdf (660.27 KBytes) - Руководство по эксплуатации
