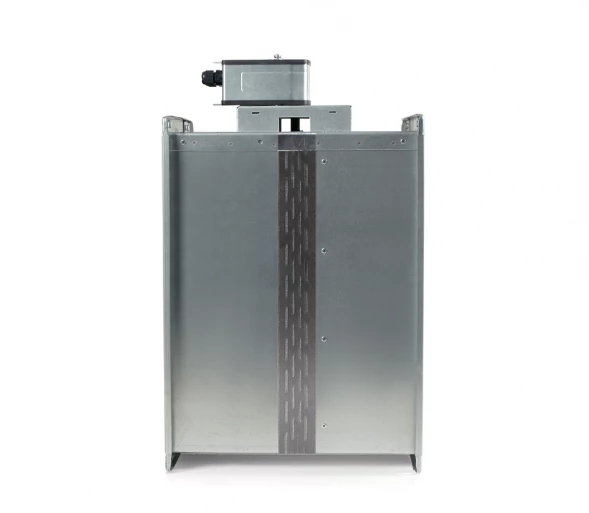

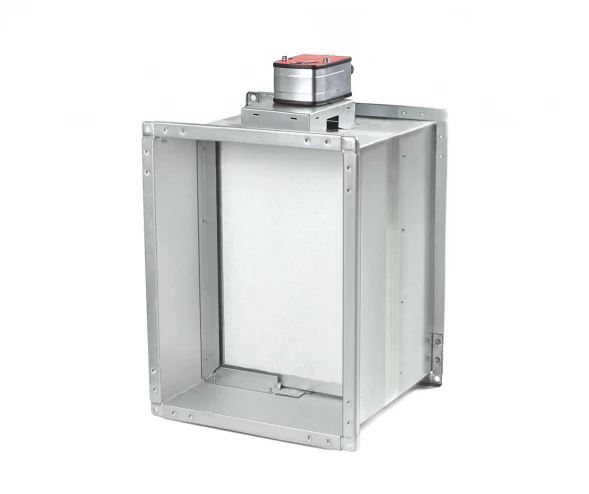

Клапан KPNZ-90-900*900-F2-SN-MN220-04 огнезадерживающий
Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения. Клапаны могут применяться также в технологических схемах. Область применения клапана — вентиляционные системы зданий и сооружений различного назначения. Исходное положение заслонки в клапане — закрытое.
Особенности:
- Уровень огнестойкости EI 90 — обеспечивает сохранение целостности в течении 90 мин
- Электромеханический привод без возвратной пружины — электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки: Дистанционно — по сигналу от щита управления; Автоматически — по сигналу от средств пожарной автоматики.
Для нормально закрытого противопожарного клапана (KPNZ) с реверсивным электромеханическим приводом заслонка открывается и закрывается, когда на соответствующие контакты привода подают напряжение. Заслонка сохраняет положение при отключении привода клапана.
- Фланцевое соединение — способ монтажа клапана, при котором клапан устанавливается между двумя секциями воздуховодов, крепится с двух сторон с помощью фланцевых соединений.
- Размещение привода снаружи
Россия — страна бренда
Россия — страна производства
Предел огнестойкости - это время, в течение которого устройство может противостоять воздействию огня, дыма и других продуктов сгорания.
Обозначение предела огнестойкости — EI-хх, где:
- «Е» — потеря целостности
- «I» — потеря теплоизолирующей способности
- «хх» — количество минут, в течение которых клапан выдерживает воздействие жара или задымления
Площадь живого (проходного) сечения противопожарного клапана — это параметр, который характеризует площадь отверстия клапана, через которое проходит газовоздушная смесь.
Коэффициент местного сопротивления противопожарного клапана — это характеристика, которая отражает аэродинамическое качество клапана и позволяет рассчитать потери давления на клапане с открытой заслонкой.
1 – на открытом воздухе;
2 – под навесом и на объектах, где колебания температуры и влажности несущественно отличаются от условий открытого воздуха;
3 – в закрытых помещениях с естественной вентиляцией без кондиционирования (ангары, склады и другие неотапливаемые или нерегулярно отапливаемые помещения);
4 – в закрытых помещениях с отоплением и вентиляцией (бытовые, производственные и другие помещения);
5 – в помещениях с повышенной влажностью, приводящей к частой конденсации влаги на стенах и потолке.
У — умеренный климат;
УХЛ — умеренный и холодный климат;
Т — тропический климат;
О — общеклиматическое исполнение (кроме районов с очень холодным климатом).
- dekl-sootv.pdf (1.05 MBytes)
- ruk-po-expl-KPNZ-90-MN-pryamoug.pdf (0.92 MBytes)
- sert-sootv-KPNZ-90-MN-ML-pryamoug.pdf (522.22 KBytes)
