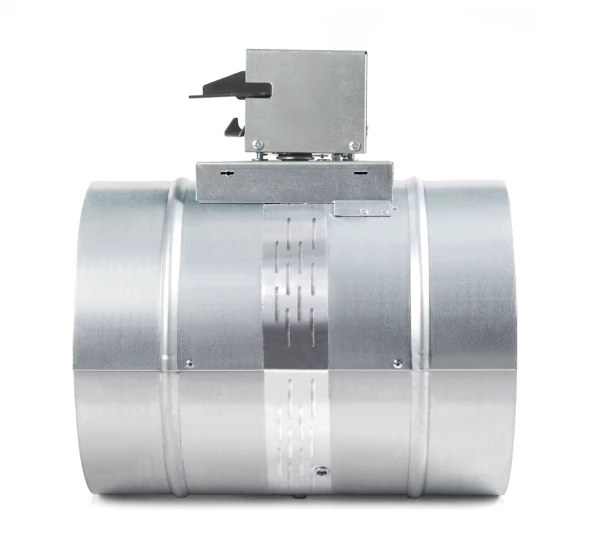

Клапан KPNO-60-710-NP-SN-EM220-04 огнезадерживающий
Противопожарные клапаны KPNO (нормально открытый) предназначены для предотвращения распространения огня и дыма по вентиляционным системам зданий. Их размещают в проемах или точках пересечения воздуховодов, шахт и каналов с конструкциями, обеспечивающими требуемый уровень огнестойкости (например, межэтажные перекрытия, стены и перегородки).
Нормально открытый клапан остается открытым в обычном режиме эксплуатации. Это позволяет воздуху свободно циркулировать через вентиляционные каналы, обеспечивая нормальные условия вентиляции помещений. Однако при срабатывании сигнализации или повышении температуры воздуха до заданного уровня (обычно около +72°C), клапан автоматически закрывается, преграждая путь огню и дыму.
Особенности:
- Уровень огнестойкости EI 60 — обеспечивает сохранение целостности в течении 60 мин
- Электромагнитный привод — электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:
- Дистанционно — по сигналу от щита управления
- Автоматически — по сигналу от средств пожарной автоматики
Перевод заслонки в исходное положение происходит вручную. Для этого нужно переместить рычаг электромагнитного привода до фиксирования ручки стопорной планкой. При подаче напряжения на привод электромагнит оттягивает стопорную планку, и под действием пружины заслонка встает в рабочее положение. - Ниппельное соединение — способ монтажа клапана, при котором соединительные ниппели вставляются в ответные отверстия (раструбы) воздуховодов.
- Размещение привода снаружи
Россия — страна бренда
Россия — страна производства
Предел огнестойкости - это время, в течение которого устройство может противостоять воздействию огня, дыма и других продуктов сгорания.
Обозначение предела огнестойкости — EI-хх, где:
- «Е» — потеря целостности
- «I» — потеря теплоизолирующей способности
- «хх» — количество минут, в течение которых клапан выдерживает воздействие жара или задымления
Площадь живого (проходного) сечения противопожарного клапана — это параметр, который характеризует площадь отверстия клапана, через которое проходит газовоздушная смесь.
Коэффициент местного сопротивления противопожарного клапана — это характеристика, которая отражает аэродинамическое качество клапана и позволяет рассчитать потери давления на клапане с открытой заслонкой.
1 – на открытом воздухе;
2 – под навесом и на объектах, где колебания температуры и влажности несущественно отличаются от условий открытого воздуха;
3 – в закрытых помещениях с естественной вентиляцией без кондиционирования (ангары, склады и другие неотапливаемые или нерегулярно отапливаемые помещения);
4 – в закрытых помещениях с отоплением и вентиляцией (бытовые, производственные и другие помещения);
5 – в помещениях с повышенной влажностью, приводящей к частой конденсации влаги на стенах и потолке.
У — умеренный климат;
УХЛ — умеренный и холодный климат;
Т — тропический климат;
О — общеклиматическое исполнение (кроме районов с очень холодным климатом).
- dekl-sootv.pdf (1.05 MBytes) - Декларация соответствия
- rul-po-expl-KPNO-60-EM.pdf (1.13 MBytes) - Руководство по эксплуатации
- sert-sootv-KPNO-KPNZ-60.pdf (0.83 MBytes) - Сертификат соответствия
