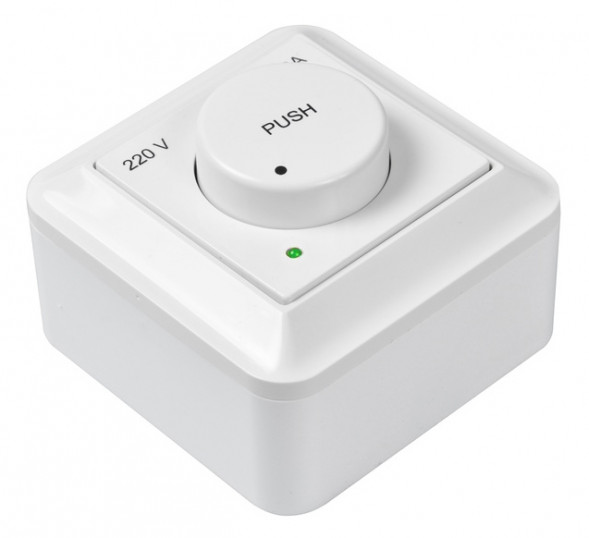

Симисторный регулятор скорости СРМ 1А
Предназначен для плавного изменения частоты вращения однофазных асинхронных двигателей. Регулирование скорости вращения осуществляется через изменение выходного напряжения с помощью симистора. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до значения 220В. Значение минимального напряжения задается переменным резистором на плате управления регулятора.
Входная цепь регулятора скорости защищена против перегрузки плавким предохранителем. С целью снижения шума от двигателя при низких оборотах вращения, установлен дополнительный сглаживающий конденсатор.
Возможность управления несколькими двигателями — при условии, что общий потребляемый ток не превышает предельно допустимой величины.
Включение регулятора производится нажатием ручки PUSH. Оповещает о включении светодиод зеленого цвета.
Схема подключения:
Россия — страна бренда
Россия — страна производства- Ruk_po_expl.jpg (1.47 MBytes) - Симисторный регулятор скорости СРМ 1А. Руководство по эксплуатации
