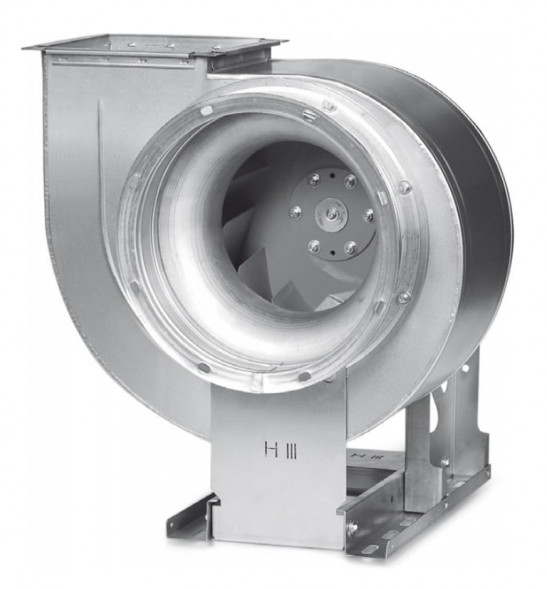

Радиальный вентилятор низкого давления ВР 86-77 №5,0/3 кВт / 1500 об./мин. / 0°
Изготавливается по ТУ 28.25.20-018-58769768-2021
Исполнение: общепромышленное. Для перемещения воздуха и других невзрывоопасных газовых смесей температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3. При этом воздух и газовые смеси не должны вызывать ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм/год).
Осебенности:
- Температура окружающей среды от -45 °С до +40 °С. Умеренный климат: 2-я и 3-я категории размещения. Допускается размещение под навесом или на открытом воздухе, с попаданием атмосферных осадков.
- Спиральный корпус вентилятора изготавливается из стали.
- Рабочее колесо с загнутыми назад лопатками (12 шт.) имеет сварную конструкцию, выполнено из углеродистой или нержавеющей стали с полимерным покрытием.
- Электродвигатель трехфазный асинхронный, с короткозамкнутым ротором серии АИР, либо аналогичный. Класс защиты IP54.
Конструкция радиального вентилятора:
1 — входной патрубок; 2 — конфузор; 3 — рабочее колесо; 4 — спиральный корпус; 5 — опорная рама; 6 — электродвигатель.
Опорная рама вентилятора с непосредственным приводом состоит из площадки под электродвигатель, закрепленной между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса.
Опционально можно приобрести:
- защитную решетку;
- монтажную раму;
- виброизоляторы;
- защитный козырек;
- кожух защиты для электродвигателя;
- шкаф управления.
Управление:
Регулирование скорости вентиляторов с помощью частотных преобразователей.
- Точная настройка вентилятора на требуемую производительность;
- Плавный пуска электродвигателя;
- Многорежимная работа вентилятора в одной сети;
- Защита электродвигателя от перегрузок с постоянной диагностикой его работы;
Вопрос об использовании преобразователей частоты должен рассматриваться индивидуально: нужно каждый раз исходить из экономической целесообразности.
Аэродинамические характеристики:
Направление вращения и углы поворота спирального корпуса:
Габаритные и присоединительные размеры радиальных вентиляторов ВР 86–77:
Россия — страна бренда
Россия — страна производства
Часто для небольшого изменения давления и производительности может использоваться увеличенное или уменьшенное рабочее колесо, в таком случае используется следующие обозначения:
D/Dн 1 — диаметр рабочего колеса равен номинальному (без изменений);
D/Dн 0,9 — диаметр рабочего колеса, уменьшен на 10%;
D/Dн 1,05 — диаметр рабочего колеса, увеличен на 5%
У вентиляторов с назад загнутыми лопатками разница между статическим и полным давлением небольшая, достаточно большие КПД. Более низкий уровень шума. Не рекомендуется для загрязненного воздуха.
Отклонённые назад прямые лопатки: хорошо подходят для загрязненного воздуха, возможно достижение 70% эффективности.
Вентиляторы с вперед загнутыми лопатками имеют очень большие скорости закручивания потока на выходе. КПД меньше, но требуемые параметры достигаются в рабочей точке при меньших габаритах или меньшей частоте вращения. Однако из-за большой скорости потока на выходе из вентилятора динамическое давление является большей величиной, чем в случае вентиляторов с назад загнутыми лопатками.
