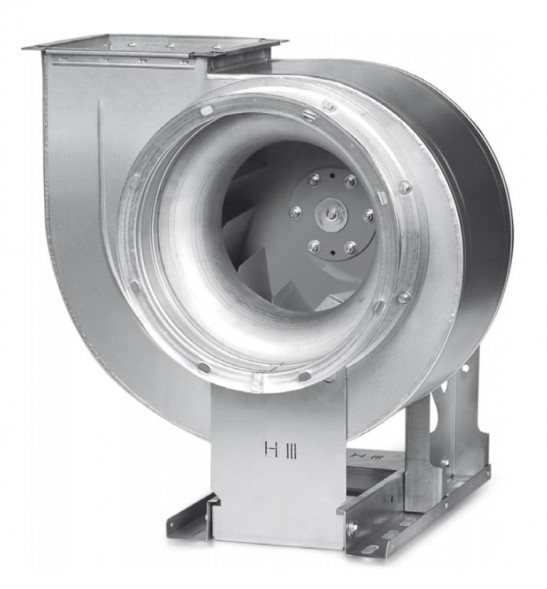

Вентилятор радиальный ВР 86-77 №6,3 / 4 кВт / 1500 об./мин. / 0° / Неватом

-10%

Гарантия:	18 месяцев
Диаметр входного патрубка, мм	630
D/Dн рабочего колеса:	0,9
Давление вентилятора:	Низкое
Температура перемещаемого воздуха:	до 80 °С
Материал корпуса вентилятора:	Углеродистая и оцинкованная сталь
Степень защиты двигателя, IP:	54
Частота вращения, об./мин.:	1500
Уровень звукового давления, дБ(А):	97
Мощность электродвигателя вентилятора, кВт:	2,2

70 597 ₽78 441 ₽

Работаем с НДС

Аналогичные товары

Написать в Whatsapp

Описание

Характеристики

Отзывы

Вопрос-Ответ ⁰

Радиальный вентилятор низкого давления ВР 86-77 / №6,3 / 4 кВт / 1500 об./мин. / Прав / 0°

Изготавливается по ТУ 28.25.20-018-58769768-2021

Исполнение: общепромышленное. Для перемещения воздуха и других невзрывоопасных газовых смесей температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3. При этом воздух и газовые смеси не должны вызывать ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм/год).

Осебенности:

Температура окружающей среды от -45 °С до +40 °С. Умеренный климат: 2-я и 3-я категории размещения. Допускается размещение под навесом или на открытом воздухе, с попаданием атмосферных осадков.
Спиральный корпус вентилятора изготавливается из стали.
Рабочее колесо с загнутыми назад лопатками (12 шт.) имеет сварную конструкцию, выполнено из углеродистой или нержавеющей стали с полимерным покрытием.
Электродвигатель трехфазный асинхронный, с короткозамкнутым ротором серии АИР, либо аналогичный. Класс защиты IP54.

Конструкция радиального вентилятора:

1 — входной патрубок; 2 — конфузор; 3 — рабочее колесо; 4 — спиральный корпус; 5 — опорная рама; 6 — электродвигатель.

Опорная рама вентилятора с непосредственным приводом состоит из площадки под электродвигатель, закрепленной между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса.

Опционально можно приобрести:

защитную решетку;
монтажную раму;
виброизоляторы;
защитный козырек;
кожух защиты для электродвигателя;
шкаф управления.

Управление:

Регулирование скорости вентиляторов с помощью частотных преобразователей.

Точная настройка вентилятора на требуемую производительность;
Плавный пуска электродвигателя;
Многорежимная работа вентилятора в одной сети;
Защита электродвигателя от перегрузок с постоянной диагностикой его работы;

Вопрос об использовании преобразователей частоты должен рассматриваться индивидуально: нужно каждый раз исходить из экономической целесообразности.

Аэродинамические характеристики:

Направление вращения и углы поворота спирального корпуса:

Габаритные и присоединительные размеры радиальных вентиляторов ВР 86–77:

NevatomВсе товары бренда

Россия — страна бренда

Россия — страна производства

Характеристики

Общие характеристики:

Бренд:

Nevatom

Родина бренда:

Россия

Страна производитель:

Россия

Модель:

ВР 86-77 / №6,3

Вариант исполнения:

Промышленный

Конструкция вентилятора

ВР, Улитка

Способ монтажа:

устанавливается на ровное основание

Где применяются:

для дома, для подвала, для покрасочной камеры, для производственных помещений, для саун, для мастерской, для сушильной камеры, для общепита, для кухни

Гарантия:

18 месяцев

Технические параметры:

Диаметр входного патрубка, мм

630

D/Dн рабочего колеса:

Часто для небольшого изменения давления и производительности может использоваться увеличенное или уменьшенное рабочее колесо, в таком случае используется следующие обозначения:

D/Dн 1 — диаметр рабочего колеса равен номинальному (без изменений);

D/Dн 0,9 — диаметр рабочего колеса, уменьшен на 10%;

D/Dн 1,05 — диаметр рабочего колеса, увеличен на 5%

0.9

Размер выходного отверстия:

441 × 441 мм

Давление вентилятора:

Низкое

Угол поворота спирального корпуса:

0°

Тип лопаток:

У вентиляторов с назад загнутыми лопатками разница между статическим и полным давлением небольшая, достаточно большие КПД. Более низкий уровень шума. Не рекомендуется для загрязненного воздуха.

Отклонённые назад прямые лопатки: хорошо подходят для загрязненного воздуха, возможно достижение 70% эффективности.

Вентиляторы с вперед загнутыми лопатками имеют очень большие скорости закручивания потока на выходе. КПД меньше, но требуемые параметры достигаются в рабочей точке при меньших габаритах или меньшей частоте вращения. Однако из-за большой скорости потока на выходе из вентилятора динамическое давление является большей величиной, чем в случае вентиляторов с назад загнутыми лопатками.

загнуты назад

Количество лопаток:

Температура окружающей среды:

от -45 °С до +40 °С

Температура перемещаемого воздуха:

до 80 °С

Материал корпуса вентилятора:

Углеродистая и оцинкованная сталь

Марка электродвигателя общепромышленного исполнения:

100L4

Степень защиты двигателя, IP:

Производительность:
