Мульти-сплит система на 3 блока, длинная трасса | ЖК Ленина 8
Объект: 3-комнатная квартира в Клубном доме «Ленина 8», г.Екатеринбург.
Задача: обеспечить кондиционирование в 3 комнатах: 16, 22 и 30 м². Общая площадь охлаждения 68 м². Место для установки наружного блока вынесено за пределы квартиры, установка разрешена в специальном проветриваемом отсеке для наружных блоков.
Решение: мульти-сплит-система Tosot: наружный блок на 7 кВт и 3 внутренних блока серии Lyra мощностью 2, 2,5 и 3,5 кВт. Суммарная длина фреоновой магистрали 61 м. Наружный блок установлен в специальном помещении на общедомовой территории.
Исполнители:
 |
Специалист по подбору оборудования Евгения, работает в компании с 2023 года |
 |
Специалист по установке сплит-систем Александр, опыт более 20 лет |
Смета:
Стоимость, приведенная в таблице актуальна на 04.2024
| Наименование | Кол-во | Цена | Сумма |
| Внутренний блок Tosot T07H-SLyRA/I |
1 | 24 900 р. | 24 900 р. |
| Внутренний блок Tosot T09H-SLyRA/I |
1 | 26 600 р. | 31 000 р. |
| Внутренний блок Tosot T12H-SLyRA/I | 1 | 30 200 р. | 30 200 р. |
| Наружный блок Tosot T24H-FMA/O | 1 | 188 900 р. | 188 900 р. |
| Установка мульти-сплит-системы в 2 этапа (работа + материалы) | 1 | 135 590 р. | 135 590р. |
| Итого | 406 190 р. |
План раскладки фреоновой трассы и размещения наружного и внутренних блоков:
Монтаж:
1 этап:
1 этап выполнялся на стадии черновой отделки. В специально отведенном проветриваемом помещении за пределами квартиры установлен наружный блок.

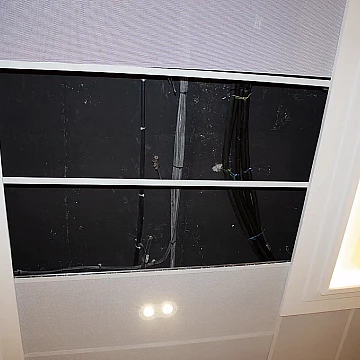

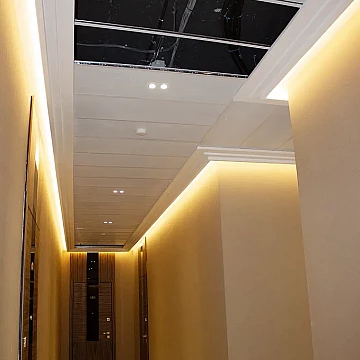

До квартиры фреоновая трасса проложена за подвесным потолком, проходит через лифтовой холл и общую галерею.

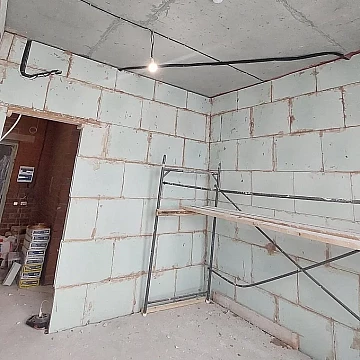

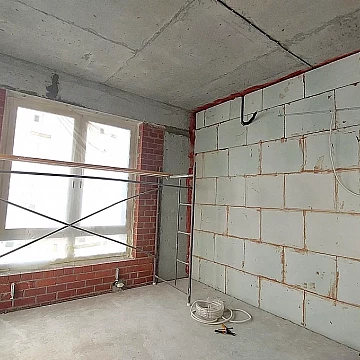

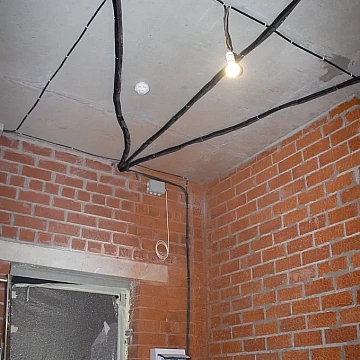

Внутри квартиры все трассы смонтированы под потолком, впоследствии были закрыты отделкой. От потолка до внутренних блоков все коммуникации уложены в штробу и также будут скрыты за лицевой отделкой. Отвод конденсата организован в общую точку слива в санузле.
Общая длина фреоновой трассы — 61 м. Длина дренажа отдельно от трассы — 22 м.
2 этап:
В работе
