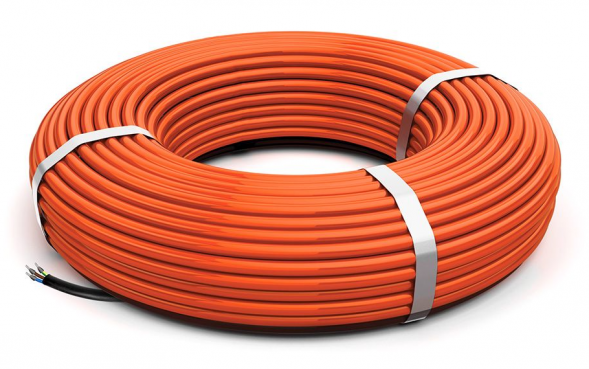

Секция нагревательная кабельная 40 КДБС-3

Страна производитель:	Россия
Погонная мощность кабеля, Вт/м:	40 Вт
Мощность кабеля	120 Вт
Стартовая мощность секции	120 Вт
Напряжение, В	220
Минимальная температура монтажа	-30 °C
Длина секции	3 м

Модельный ряд

3 м

5 м 10 м 20 м 35 м 53 м 78 м 97 м 145 м

В наличии 15 шт.

с НДС

1 670 ₽

Написать в Whatsapp

Самовывоз

Транспортная компания GTD

Рассчитываем стоимость доставки...

СДЭК

Рассчитываем стоимость доставки...

Деловые Линии

Рассчитываем стоимость доставки...

Описание

Характеристики

Отзывы

Сопутствующие файлы

Вопрос-Ответ ⁰

Секция нагревательная кабельная 40КДБС-3 специально разработана для прогрева бетона при строительных работах в холодное время года. Обеспечивает равномерный прогрев и застывание бетона с последующим набором прочности, при уличной температуре до -30 °С, что позволяет не прекращать строительство в зимнее время.

КДБС-калькулятор для приблизительного расчёта кабеля.

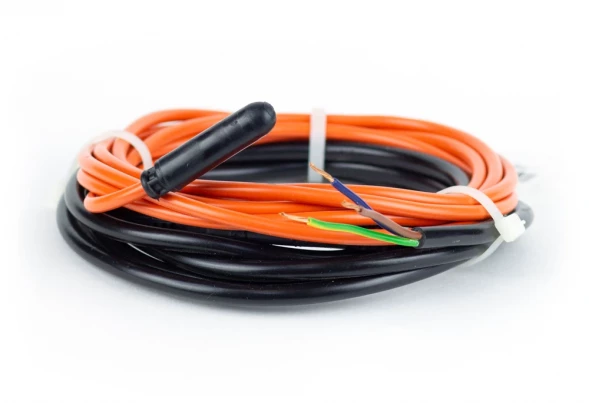

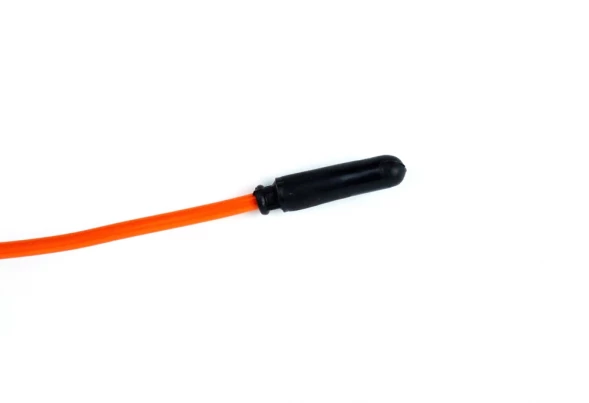

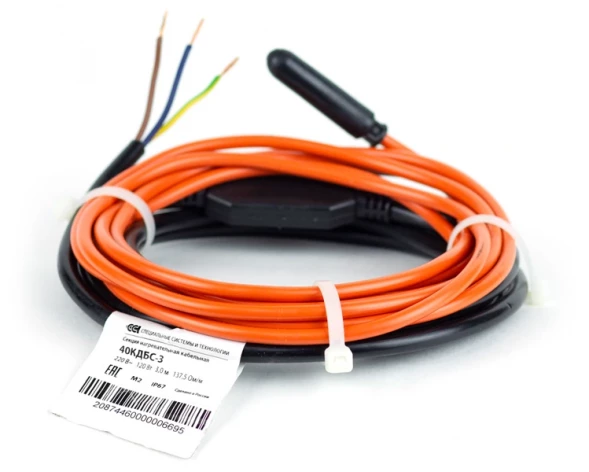

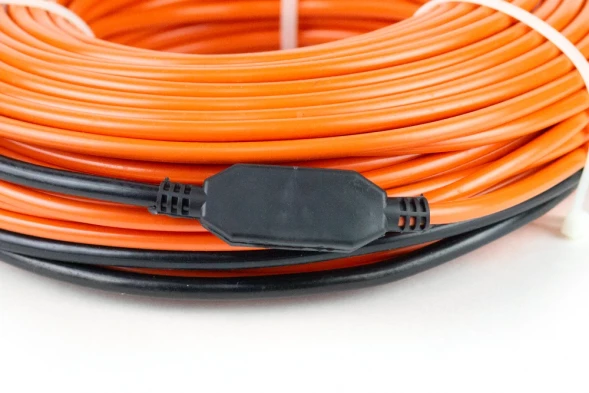

Кабель 40КДБС представляет из себя отдельные секции экранированного двухжильного кабеля длиной от 10 до 150 м. С одной стороны секции имеется соединительная муфта с установочным проводом длиной 2 м и наконечниками для подсоединения к питанию 220 В, с другой — концевая муфта.

Применение:

Небольшие монолитные бетонные конструкции в частном строительстве.
Заливка ленточных фундаментов.
Выполнения колонн, стенок, технологических подливок.

Номинальные параметры секций нагревательных кабельных КДБС

Наименование секции нагревательной кабельной	Длина нагр. части, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при +20°С, Ом	Подключение к питанию	Вес секции, кг
40КДБС-3	3,0	120	120	391,9-453,8	—	0,28
40КДБС-10	10,0	440	400	104,5-121,0	—	0,54
40КДБС-20	20,0	910	800	50,5-58,5	—	0,92
40КДБС-35	35,0	1461	1390	31,5-36,4	—	1,48
40КДБС-53	53,0	2249	2120	20,4-23,7	—	2,57
40КДБС-78	78,0	3899	3120	11,8-13,7	—	3,23
40КДБС-97	97,0	4899	3880	9,4-10,9	Наконечник штыревой (3 шт.)	4,57
40КДБС-145	145,0	7178	5800	6,4-7,4	Наконечник штыревой (3 шт.)	9,50

Преимущества:

Возможность не прекращать строительство зимой.
Равномерный прогрев кабеля до 60 °С, без кипения и выгорания проводов.
Не требует использования трансформатора.
Безопасный в применении, исключает поражение током.
Простой монтаж, не требующий специальных умений, простой расчет длины.

Монтаж:

Кабель крепится к арматуре заливаемого элемента. Глубина от поверхности не должна превышать 20 см, минимальный шаг — 7 см.
Полностью утопленной должна быть вся оранжевая часть кабеля, вместе с соединительной муфтой.
Во избежание перегрева необходимо избегать самопересечения кабеля.
После укладки кабеля производится заливка бетона в опалубку.
По истечении необходимого времени кабель отключается, обрезаются концы, кабель остается внутри конструкции.

Типовые теплотехнические расчеты по минимально необходимой мощности на примере бетонных балок

*Таблица времени достижения минимальной технологической температуры бетона при различных температурах.*

При обогреве железобетонных балок без применения теплоизоляции корпуса опалубки при температуре окружающего воздуха -25 °С мощность, требуемая для разогрева, должна составлять 7000 Вт/м.

Типовой теплотехнический расчет по минимально необходимой мощности на примере бетонной плиты.

Характеристики

Длина секции гр.кабеля

3 м

Электропитание:

220

Рабочая температура нагрева кабеля °С (Max)

70 °C

Мощность готовой секции кабеля

120 Вт

Способ монтажа:

В бетон

Применение греющего кабеля:

Прогрев бетона

Класс электрозащиты

I класс

Основные

Марка кабеля

КДБС

Завод изготовитель

Завод ССТ ТП

Бренд:

КДБС

Родина бренда:

Россия

Страна производитель:

Россия

Гарантия:

1 год

Срок службы:

2 года

Технические параметры

Тип нагревательного кабеля

Резистивный кабель — имеет одинаковую мощность нагрева по всей длине. Регулирование мощности осуществляется с помощью термостата.

Саморегулирующийся кабель — автоматически регулирует мощность, в зависимости от окружающей температуры. Теплоотдача по всей длине кабеля может быть разной. Минимальный риск перегрева.

Резистивный

Управление нагревом

не требует терморегулятора

Строение кабеля:

Двухжильный

Длина секции

3 м

Диаметр кабеля

6 мм

Минимальный радиус изгиба

35 мм

Минимальный радиус изгиба при хранении и транспортировке

150 мм

Минимальное расстояние между нитками кабеля

70 мм

Длина соединительного кабеля питания:

2 м

Минимальная температура монтажа

-30 °C

Класс механической прочности

М1: использование в местах с низким риском механического повреждения, например, уложенных на ровных поверхностях, таких как плоские, гладкие полы из бетона или из дерева или по тепловой изоляции, встроенной в вибробрус без острых элементов и т. д.;
М2: допускается использование в местах с высоким риском механического повреждения, таких как стальные арматурные сетки, непосредственная прокладка в почву, бетон с острыми элементами, крыша, водосточные желоба и т. д.

М1

Степень пылевлагозащиты:

IP67

Подключение на объекте

Через электрическую вилку, Без трансформатора

Электрические параметры

Напряжение, В

220

Погонная мощность кабеля, Вт/м:

40 Вт

Мощность кабеля

120 Вт
