Секция нагревательная кабельная 40КДБС-5 специально разработана для прогрева бетона при строительных работах в холодное время года. Обеспечивает равномерный прогрев и застывание бетона с последующим набором прочности, при уличной температуре до -30 °С, что позволяет не прекращать строительство в зимнее время.
КДБС-калькулятор для приблизительного расчёта кабеля.

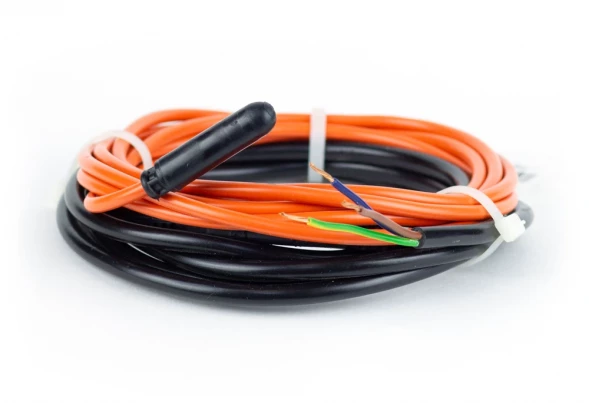

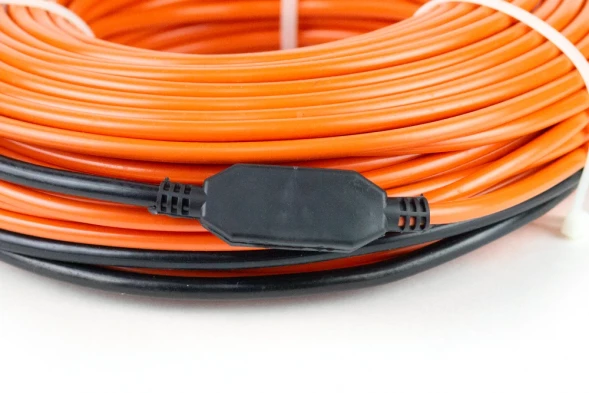

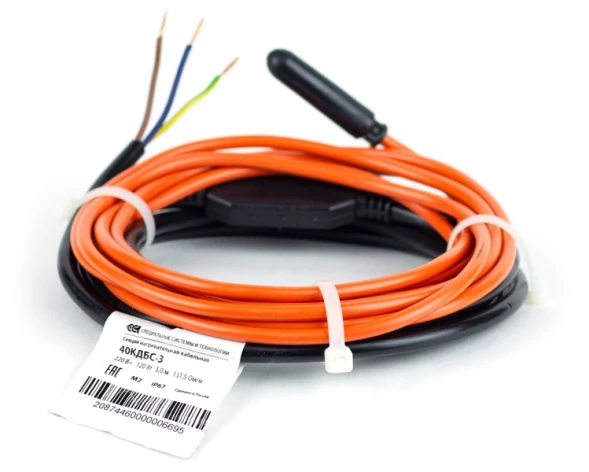

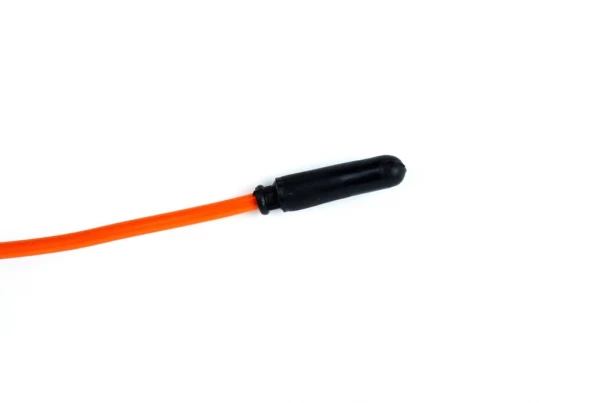

Кабель 40КДБС представляет из себя отдельные секции экранированного двухжильного кабеля длиной от 10 до 150 м. С одной стороны секции имеется соединительная муфта с установочным проводом длиной 2 м и наконечниками для подсоединения к питанию 220 В, с другой — концевая муфта.
Применение:
- Небольшие монолитные бетонные конструкции в частном строительстве.
- Заливка ленточных фундаментов.
- Выполнения колонн, стенок, технологических подливок.
Номинальные параметры секций нагревательных кабельных КДБС
| Наименование секции нагревательной кабельной | Длина нагр. части, м | Стартовая мощность секции, Вт | Номинальная мощность секции, Вт | Сопротивление секции при +20°С, Ом | Подключение к питанию | Вес секции, кг |
| 40КДБС-3 | 3,0 | 120 | 120 | 391,9-453,8 | — | 0,28 |
| 40КДБС-10 | 10,0 | 440 | 400 | 104,5-121,0 | — | 0,54 |
| 40КДБС-20 | 20,0 | 910 | 800 | 50,5-58,5 | — | 0,92 |
| 40КДБС-35 | 35,0 | 1461 | 1390 | 31,5-36,4 | — | 1,48 |
| 40КДБС-53 | 53,0 | 2249 | 2120 | 20,4-23,7 | — | 2,57 |
| 40КДБС-78 | 78,0 | 3899 | 3120 | 11,8-13,7 | — | 3,23 |
| 40КДБС-97 | 97,0 | 4899 | 3880 | 9,4-10,9 | Наконечник штыревой (3 шт.) | 4,57 |
| 40КДБС-145 | 145,0 | 7178 | 5800 | 6,4-7,4 | Наконечник штыревой (3 шт.) | 9,50 |
Преимущества:
- Возможность не прекращать строительство зимой.
- Равномерный прогрев кабеля до 60 °С, без кипения и выгорания проводов.
- Не требует использования трансформатора.
- Безопасный в применении, исключает поражение током.
- Простой монтаж, не требующий специальных умений, простой расчет длины.
Монтаж:
- Кабель крепится к арматуре заливаемого элемента. Глубина от поверхности не должна превышать 20 см, минимальный шаг — 7 см.
- Полностью утопленной должна быть вся оранжевая часть кабеля, вместе с соединительной муфтой.
- Во избежание перегрева необходимо избегать самопересечения кабеля.
- После укладки кабеля производится заливка бетона в опалубку.
- По истечении необходимого времени кабель отключается, обрезаются концы, кабель остается внутри конструкции.
Типовые теплотехнические расчеты по минимально необходимой мощности на примере бетонных балок
При обогреве железобетонных балок без применения теплоизоляции корпуса опалубки при температуре окружающего воздуха -25 °С мощность, требуемая для разогрева, должна составлять 7000 Вт/м.
Типовой теплотехнический расчет по минимально необходимой мощности на примере бетонной плиты.
Россия — страна бренда
Россия — страна производстваХарактеристики
Длина секции гр.кабеля
5 м
Основные
Бренд:
КДБС
Изготовитель:
Завод ССТ ТП
Родина бренда:
Россия
Страна производитель:
Марка кабеля
Применение греющего кабеля:
Прогрев бетона
Способ монтажа:
В бетон
Подключение на объекте
Через электрическую вилку, Без трансформатора
Гарантия:
1 год
Срок службы:
2 года
Технические параметры
Тип нагревательного кабеля
Резистивный кабель — имеет одинаковую мощность нагрева по всей длине. Регулирование мощности осуществляется с помощью термостата.
Саморегулирующийся кабель — автоматически регулирует мощность, в зависимости от окружающей температуры. Теплоотдача по всей длине кабеля может быть разной. Минимальный риск перегрева.
Управление нагревом
не требует терморегулятора
Строение кабеля:
Двухжильный
Диаметр кабеля
6 мм
Минимальный радиус изгиба:
35 мм
Минимальный радиус изгиба при хранении и транспортировке
150 мм
Минимальное расстояние между нитками кабеля
70 мм
Минимальная температура монтажа
-30 °C
Класс механической прочности
- М1: использование в местах с низким риском механического повреждения, например, уложенных на ровных поверхностях, таких как плоские, гладкие полы из бетона или из дерева или по тепловой изоляции, встроенной в вибробрус без острых элементов и т. д.;
- М2: допускается использование в местах с высоким риском механического повреждения, таких как стальные арматурные сетки, непосредственная прокладка в почву, бетон с острыми элементами, крыша, водосточные желоба и т. д.
М1
Рабочая температура нагрева кабеля °С (Max)
70 °C
Степень пылевлагозащиты:
IP67
Электрические параметры
Электропитание:
Погонная мощность кабеля, Вт/м:
40 Вт
Мощность секции кабеля:
200 Вт
Стартовая мощность секции:
Тепловая мощность в момент включения греющего кабеля.
207 Вт
Сопротивление секции при +20С, Ом:
222,0-257,0
Сопротивление изоляции:
10³ МОм*м
Класс электрозащиты:
I класс
Габариты, вес, объём
Длина секции
5 м
Длина соединительного кабеля питания:
2 м
Размеры в упаковке (Ш×В×Г), мм:
260 × 260 × 100 мм
Вес в упаковке:
500 г
Комплектация
Нагревательный кабель
1 шт.
Паспорт:
1 шт.
