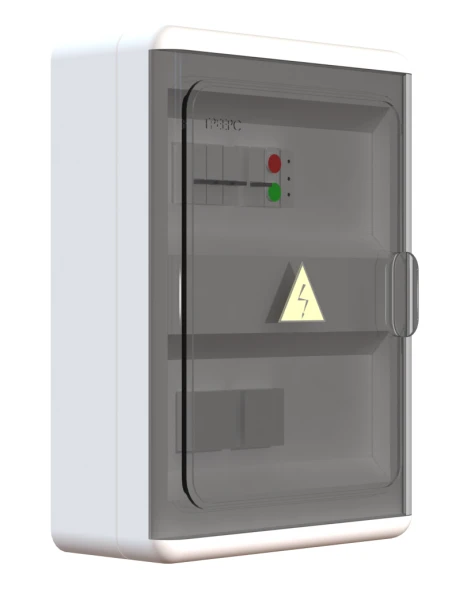

Блок питания и управления БПУ-Е

Блок питания и управления БПУ-Е

Блок питания и управления БПУ-Е предназначен для подключения к электросети и комплексного управления группой электрических воздушных завес ГРЕЕРС ЗВП-М-Е. В блоке БПУ-Е предусмотрено групповое управление трёхскоростными вентиляторами типа АС (выбор режима осуществляется с помощью встроенного переключателя). Кроме того, имеется возможность подключения к системе пожарной сигнализации.

В корпусе блока размещены управляющие и защитные компоненты силовой части. Блок питания и управления БПУ-Е не предназначен для автономной работы. Его функционирование возможно только в сочетании с оборудованием указанным в данном техническом паспорте.

Количество аппаратов подключаемых к блоку БПУ-Е:

• ГРЕЕРС ЗВП-М1-150Е - 1 шт.
• ГРЕЕРС ЗВП-М1-200Е - 1 шт.
• ГРЕЕРС ЗВП-М2-150Е - 1 шт.
• ГРЕЕРС ЗВП-М2-200Е- 1 шт.

К блоку БПУ-Е также подключается:

• внешний элемент управления (TDS);
• датчики аварийного отключения при пожаре.

Управление и принцип работы:

Блок БПУ-Е обеспечивает пуск, остановку и защиту подключаемого оборудования. Управление аппаратами, подключенными к БПУ-Е выполняется с помощью термостата TDS. С помощью термостата TDS происходит пуск, выбор скорости работы и остановка группы аппаратов подключенных к блоку БПУ-Е. Управление может быть выполнено в ручном режиме или автоматическом по выставленному значению на термостате или по концевому выключатель DCM.

Штатная работа системы сигнализируется зеленым диодом LZ. При возникновении аварийных ситуаций блок управления автоматически выключит группу аппаратов и просигнализирует о неисправности. Запуск защитной системы сигнализируется красным диодом LC. Для перезапуска системы после срабатывания защиты необходимо обесточить блок БПУ-Е. Затем, после выяснения причин срабатывания и устранения неисправностей, произвести пуск системы повторным включением.
