Система управления KTS для ВС Греерс

Система управления KTS для ВС Греерс

Самостоятельная система питания, управления и защиты для одного водяного тепловентилятора ГРЕЕРС ВС со смесительной камерой КС.

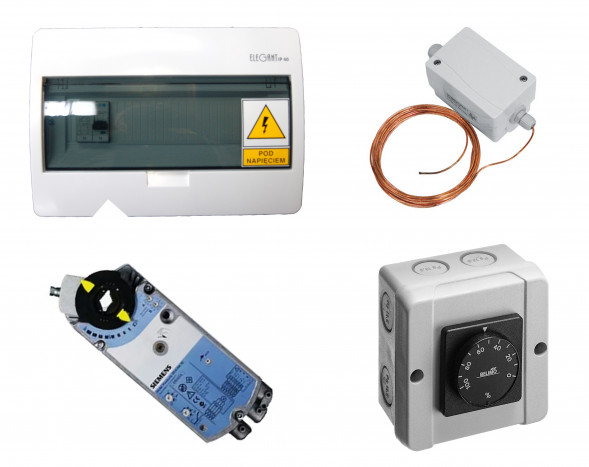

Составные элементы системы управления:

Наименование	Внешний вид	Технические данные

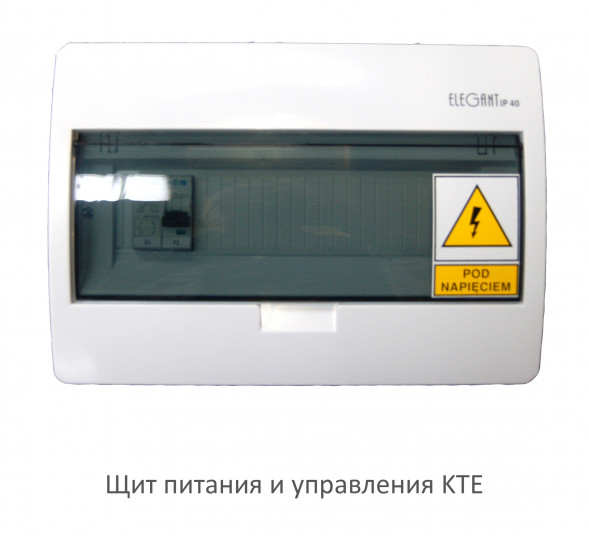

KTE Щит питания и управления		Напряжение питания: 230В/50Гц IP:41 Габариты: 290x240x102 мм Вес 2,1 кг

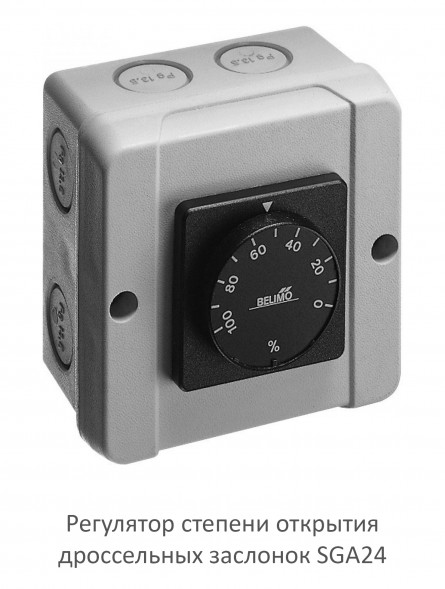

SGA24 Регулятор степени открытия дроссельных заслонок		Напряжение питания: 24В/50Гц Способ регулировки: потенциометр Диапазон регулировки: 0…100% Диапазон рабочей темп.: -20° C … +50° C Степень защиты: IP54

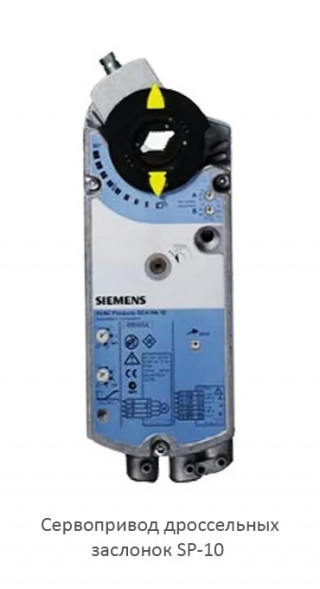

SP 0-10 Сервопривод дроссельных заслонок с возвратной пружиной постоянного действия, управляемый сигналом 0-10В		Питание: AC 24В 50/60Гц, DC24В Провода: 4 x 0,5 мм² Потребление мощности: 2,5Вт – действие, 1Вт – ожидание Степень защиты: IP54 Диапазон рабочей темп.: -30° C … +50° C

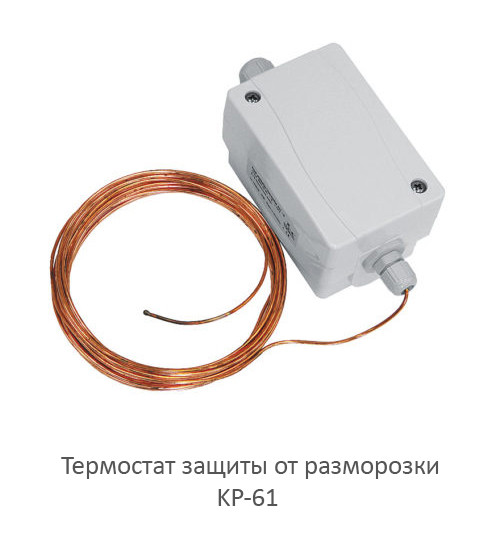

KP 61 Термостат защиты от разморозки с капилляром		Степень защиты: IP65 Рабочий диапазон: -10° С … +15° С Температура окруж. среды: -15° С … +70° С Длина капилляра: 3 м

Описание работы:

Система управления и защиты для аппаратов ГРЕЕРС ВС + КС

Во время штатной работы системой управляет термостат (открывает клапан и дроссельные заслонки и запускает вентилятор). Степень открытия дроссельных заслонок устанавливается на регуляторе SGA24 в диапазоне 0-100%. В случае отсутствия напряжения дроссельные заслонки наружного воздуха закрываются. В случае сигнала термостата защиты от разморозки система выключит вентилятор, закроет дроссельные заслонки наружного воздуха и откроет клапан. Запуск защитной системы сигнализируется красным диодом LC. Существует возможность подключить прессостат (дифманометр) фильтра, который сигнализирует с помощью зеленого диода LZ о необходимости заменить фильтр.
