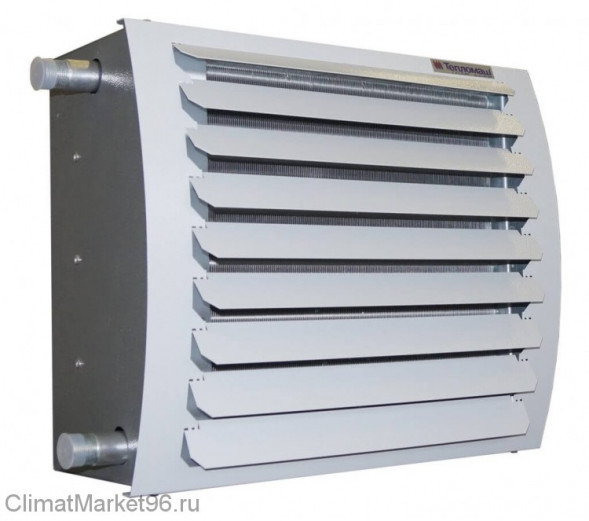

Тепловентилятор водяной Тепломаш КЭВ-60Т3,5W3 серия TW
Тепловентиляторы с водяным источникам тепла применяются для основного или дополнительного обогрева помещений в промышленных, общественных и административных зданиях (магазины, стадионы, склады, ангары, автосервисы). Подключение производится к источнику отопления или системе ГВС. Способ монтажа горизонтальный или вертикальный — размещать можно как на стене, так и на потолке. Корпус выполнен из оцинкованной стали с полимерным покрытием серого цвета.
Проводной пульт управления с электронным термостатом и ИК пульт идут в комплекте поставки.
Особенности:
- К 1 пульту управления можно подключить до 7 тепловентиляторов КЭВ-60Т3,5W3 (управление синхронно, с одной точки).

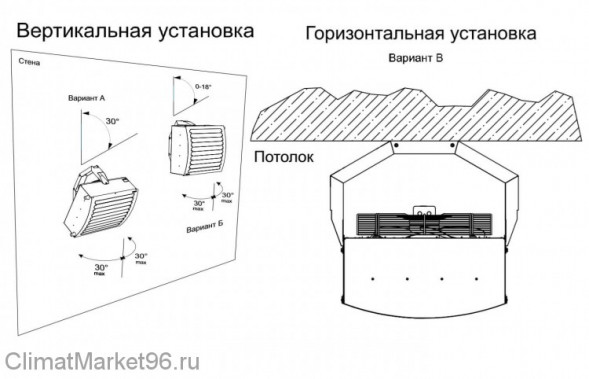

- Универсальный монтаж (вертикальный под углом 30°или горизонтальный с помощью регулируемого кронштейна).
- Поворотные жалюзи, позволяющие направлять потоки теплого воздуха в нужную область помещения.

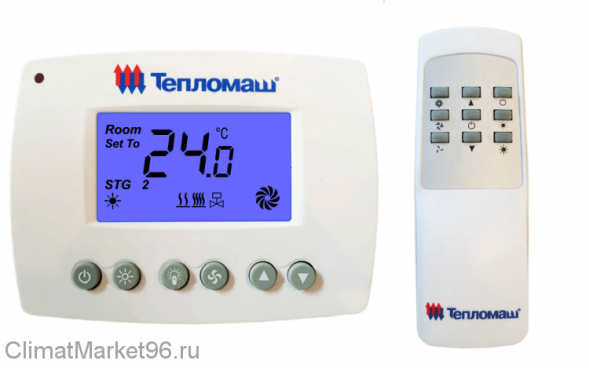

- Проводной пульт управления HL10 с электронным термостатом + ИК дистанционный пульт.
- 3 скорости работы вентилятора.
- Регулирование тепловой мощности и расхода воздуха.
- Максимальная допустимая температура теплоносителя 150°С.
- Степень защиты тепловентилятора — IP44.
- Степень защиты пульта управления — IP30.
- Диапазон рабочей температуры +5 до +35⁰С (предельная от +1 до +40⁰С).
- Важно! Подача горячей воды в нижний патрубок.
Варианты регулирования температуры:
- Стандартная комплектация: тепловентилятор + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Схема подключения тепловентилятора:
! Дополнительное оборудование и комплектующие для монтажа можно подобрать здесь
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Гибкая подводка 1" | Кран шаровой 1" | Фильтр сетчатый 1" | Угольник 1/2" | Воздухоотводчик автоматический 1/2" | Ниппель 1" | Тройник переходной 1" х 1/2" х 1" |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом ТМ-К-3/4-СП D = 1" | Концевой выключатель ВП-15К21 | ПКУ-W1 (ver 1.0) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи вентилятора для поддержания заданной температуры в помещении | Включает тепловентилятор при открывании ворот | Управление водяными тепловентиляторами одинаковой модели в количестве, большем, чем допустимое для одного пульта управления HL10 |
Пример качественной схемы регулирования:
Пример количественной схемы регулирования:
Установка:
Примечание:
- Не допускать замерзания воды в системе (замерзшая жидкость в теплообменнике может его повредить), для предотвращения подключайте термостат защиты от замораживания совместно со смесительным узлом с насосом
- Не предназначен для установки в помещениях где присутствует с капельная влага или туман (автомойки, теплицы и т.п.).
- Качество питающей воды должно соответствовать СНиП 41-02-2003 «Тепловые сети»
Характеристики
Тип двигателя:
ЕС мотор (Electronically Commutated-Электронно коммутируемый вентилятор) представляет собой двигатель постоянного тока, со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Принцип работы - плавная регулировка оборотов.
АС мотор (Асинхронный двигатель) – это электрический двигатель переменного тока, действующий на основе вращающегося магнитного поля статора. Принцип работы старт/стоп, ограничен несколькими ступенями регулировки оборотов.
Если говорить просто, то основным отличием ЕС моторов от АС является сниженное энергопотребление. ЕС двигатели соответствуют действующей европейской директиве по энергосбережению ERP 2020, и в процессе работы выделяет ощутимо меньше тепла по сравнению с АС. Также в EC двигателе отсутствуют тепловые потери и, соответственно, повышается КПД.
AC -асинхронный
Серия:
TW
Общие характеристики
Бренд:
Родина бренда:
Россия, г.Санкт-Петербург
Страна производитель:
Серия тепловентилятора:
TW
Модель:
КЭВ-60Т3,5W3
Тип тепловентилятора водяного
Тип тепловой пушки
Сфера применения
Офисные, административные, складские, промышленные и другие помещения
Срок службы:
5 года
Гарантия:
2 года
Основные
Материал корпуса
Окрашенная сталь
Мощность электродвигателя
130 Вт
Число рядов в теплообменнике
Звуковое давление (на расстоянии 5 м)
49 дБ(А)
Максимальная температура воды
150°С
Рабочее давление воды в теплообменнике до, МПа
1,2
Количество тепловентиляторов подключаемых к одному пульту управления, шт
7
Пульт дистанционного управления:
Тепловая мощность
Мощность при «t» воды 150/70°С, кВт:
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
37.6 кВт
Мощность при «t» воды 130/70°С, кВт
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
35 кВт
Мощность при «t» воды 105/70°С, кВт
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
31.9 кВт
Мощность при «t» воды 95/70°С, кВт
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
30.5 кВт
Мощность при «t» воды 80/60°С, кВт
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
24.6 кВт
Мощность при «t» воды 60/40°С, кВт
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
13.7 кВт
Расход воды
л/с, при "t" воды, С 150/70:
0.13
л/с, при "t" воды, С 130/70:
0.16
л/с, при "t" воды, С 105/70:
0.25
л/с, при "t" воды, С 95/70:
0.33
л/с, при "t" воды, С 80/60:
0.33
л/с, при "t" воды, С 60/40:
0.18
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
50
градусов С на выходе при "t"воды, 130/70
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
46
градусов С на выходе при "t"воды, 105/70
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
42
грудусов С при "t"воды, 95/70
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
40
градусов С на выходе при "t"воды, 80/60
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
33
грудусов С при "t"воды, 60/40
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
18
Расход воздуха 1-2-3 режим
Расход воздуха I м³/ч
1100
Расход воздуха II м³/ч
1650
Расход воздуха III м³/ч
2200
Длина свободной изотермической струи:
12 м
Защита и питание
Электропитание:
220
Сечение силового кабеля, мм²:
3 х 1,5
Максимальный ток
0,68
Степень защиты двигателя, IP:
44
Степень защиты, обеспечиваемая оболочкой, IP
44
Монтаж
Способ установки тепловентилятора
Высота монтажа при направлении нагретой струи вертикально вниз
3.5 × 5 м
Присоединительные размеры патрубков, дюйм
G 1" (33,5 мм)
В комплекте
Тепловентилятор
1 шт.
Пульт управления
В комплекте - HL10
Паспорт:
1 шт.

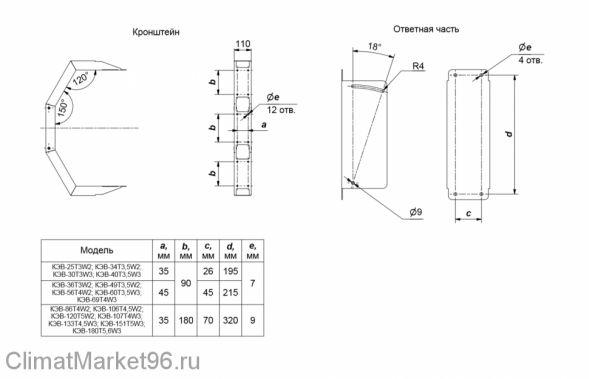

Кронштейн, ответная часть, крепёж
1 комплект
Опции
Термостат защиты от замораживания
опция
Узел терморегулирования
опция
Двухходовой клапан с электроприводом
опция
Гибкие гофрированные патрубки
опция

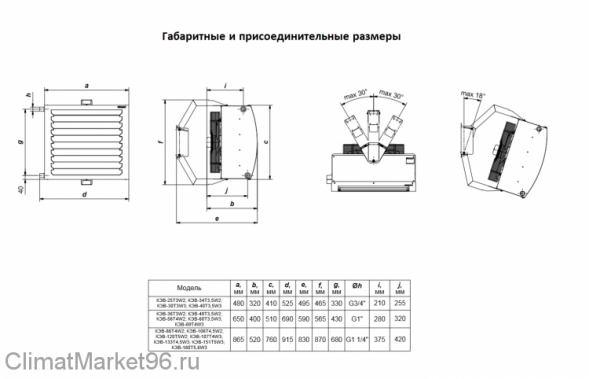

Габаритные размеры и вес
Габаритные размеры (ДхШхВ), мм
650 × 400 × 510
Размеры в упаковке (Ш×В×Г), мм:
740 × 570 × 440 мм
Вес без воды, кг
24,5
Вес с водой, кг
27,5
