Водяной тепловентилятор Тепломаш КЭВ-75M4W2

Бренд:Тепломаш
К сравнению
В избранное
Артикул:777159
-12%
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Водяной тепловентилятор Тепломаш КЭВ-75M4W2
Расход воздуха III м³/ч
3700
Длина свободной изотермической струи:
14,5 м
Мощность при t° воды 95/70°С, кВт
36 кВт
Мощность при t° воды 80/60°С, кВт
29 кВт
Мощность при t° воды 60/40°С, кВт
15,4 кВт
Пульт управления
В комплекте - HL10
Начислим 591.8 бонусовПри совершении покупок на нашем сайте вы получаете 1% от их стоимости на свой бонусный счет. Например, если вы совершили покупку на 10000 рублей, то на ваш бонусный счет будет зачислено 100 бонусов.

Подробнее

59 180 67 250
Работаем с НДС
Аналогичные товары
Описание
Характеристики
Отзывы
Сопутствующие файлы
Вопрос-Ответ 0

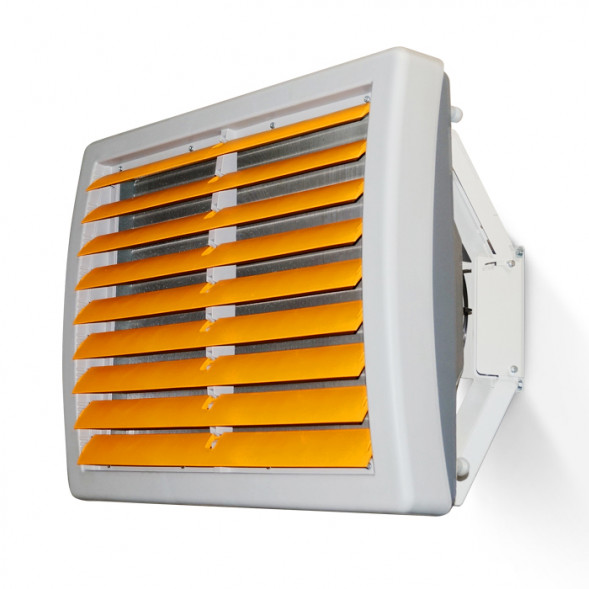

Тепловентилятор водяной Тепломаш КЭВ-75M4W2 в пластиковом корпусе, серия MW

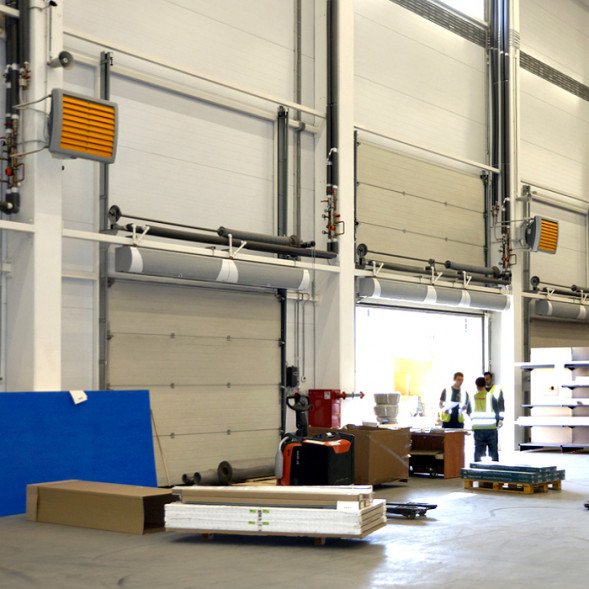

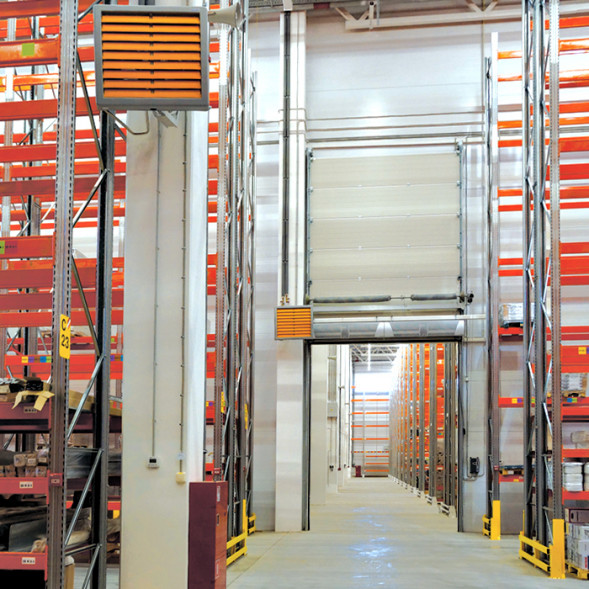

Тепловентиляторы с водяным источникам тепла применяются для основного или дополнительного обогрева офисных, административных, складских, промышленных помещений (магазины, стадионы, склады, ангары, автосервисы). Допускается размещение во взрывоопасных зонах класса В-Iб и пожароопасных зонах классов ПI, ПIIа и ПIII (по ПУЭ) при отсутствии капельной влаги, тумана. Не применять в автомойках и гальванических цехах.
Корпус выполнен из полипропилена серого цвета с оранжевыми ламелями. Подключение производится к источнику отопления или системе ГВС. Способ монтажа горизонтальный или вертикальный — размещать можно как на стене, так и на потолке.

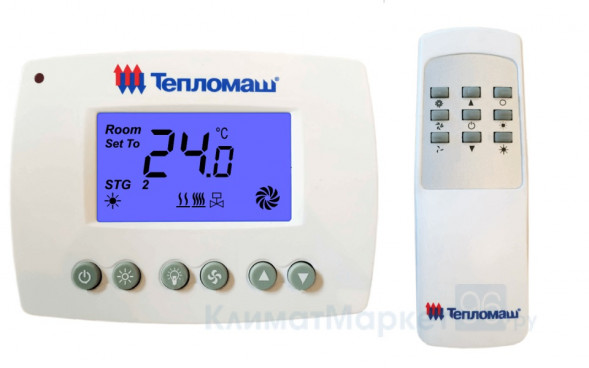

Проводной пульт управления с электронным термостатом и ИК пульт идут в комплекте поставки.

Особенности:

  • К 1 пульту управления можно подключить до 5 тепловентиляторов КЭВ-75M4W2.

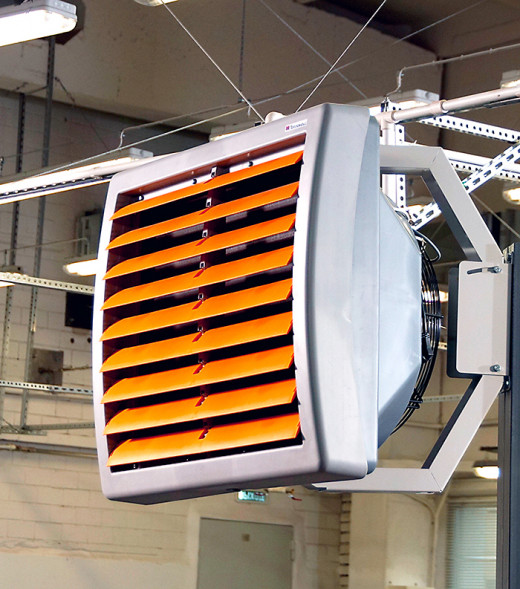

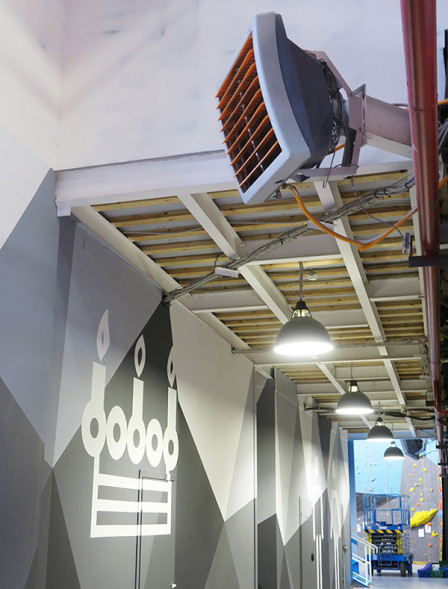

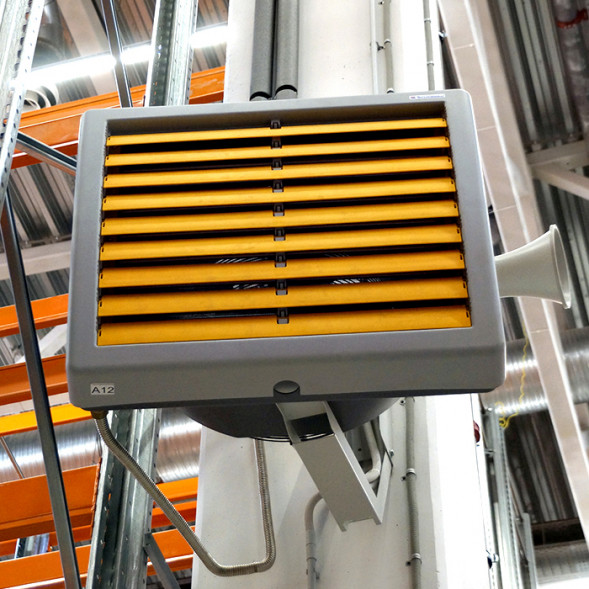

  • Универсальный монтаж (вертикальный под углом 30°или горизонтальный с помощью регулируемого кронштейна).
  • Поворотные жалюзи, позволяющие направлять потоки теплого воздуха в нужную область помещения.
  • Проводной пульт управления HL10 с электронным термостатом + ИК дистанционный пульт.
  • 3 скорости работы вентилятора.
  • Регулирование тепловой мощности и расхода воздуха.
  • Максимальная допустимая температура теплоносителя 95°С.
  • Степень защиты тепловентилятора — IP44 (под заказ доступна степень защиты IP54).
  • Степень защиты пульта управления — IP30.
  • Температура окружающего воздуха в помещении от +1 до +40⁰С.
  • Важно! Подача горячей воды в нижний патрубок.

Варианты регулирования температуры:

  • Стандартная комплектация: тепловентилятор + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор отключается, теплоноситель продолжает циркулировать.
  • Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Схема подключения тепловентилятора:

Комплектующие для монтажа:

Металлорукав L=400 Dy 3/4
Гибкая подводка 3/4" Кран шаровой 3/4" Фильтр сетчатый 3/4" Угольник 1/2" Воздухоотводчик
автоматический 1/2"
Ниппель 3/4" Тройник переходной
3/4" х 1/2" х 3/4"

Дополнительное оборудование:

Смесительный узел Термостат защиты
от замораживания
RAK-TW. 5000S-Н
Двухходовой клапан
с сервоприводом
ТМ-К-3/4-СП D = 3/4"
Концевой выключатель ВП-15К21 ПКУ-W1 (ver 1.0)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения Защита теплообменников от низких температур Регулирование теплоотдачи вентилятора для поддержания заданной температуры в помещении Включает тепловентилятор при открывании ворот Управление водяными тепловентиляторами одинаковой модели в количестве, большем, чем допустимое для одного пульта управления HL10

Пример качественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно менее 40 кПа

Пример количественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно более 40 кПа

Установка:

Примечание:

  • Не допускать замерзания воды в системе (замерзшая жидкость в теплообменнике может его повредить), для предотвращения подключайте термостат защиты от замораживания совместно со смесительным узлом с насосом.
  • Запрещается эксплуатация тепловентиляторов при температуре воды выше 95°С.
  • Качество питающей воды должно соответствовать СНиП 41-02-2003 «Тепловые сети».
Россия Россия — страна бренда
Россия Россия — страна производства
Характеристики
Общие характеристики
Бренд:
Родина бренда:
Страна производитель:
Серия тепловентилятора:
Модель:
Тип тепловентилятора водяного
Тип двигателя:

ЕС мотор (Electronically Commutated-Электронно коммутируемый вентилятор) представляет собой двигатель постоянного тока, со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Принцип работы - плавная регулировка оборотов.

АС мотор (Асинхронный двигатель) – это электрический двигатель переменного тока, действующий на основе вращающегося магнитного поля статора. Принцип работы старт/стоп, ограничен несколькими ступенями регулировки оборотов.

Если говорить просто, то основным отличием ЕС моторов от АС является сниженное энергопотребление. ЕС двигатели соответствуют действующей европейской директиве по энергосбережению ERP 2020, и в процессе работы выделяет ощутимо меньше тепла по сравнению с АС. Также в EC двигателе отсутствуют тепловые потери и, соответственно, повышается КПД.

Нагревательный элемент
Режим работы:

Некоторые модели водяных тепловентиляторов могут работать на охлаждение, в качестве хладагента применяется холодная вода или этиленгликоль.

Тип тепловой пушки
Сфера применения:
Гарантия:
Основные
Материал корпуса
Мощность электродвигателя
Число рядов в теплообменнике
Звуковое давление (на расстоянии 5 м)
Максимальная температура воды:
Рабочее давление воды в теплообменнике до, МПа
Количество тепловентиляторов подключаемых к одному пульту управления, шт
Пульт дистанционного управления:
Тепловая мощность
Мощность при t° воды 95/70°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при t° воды 80/60°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при t° воды 60/40°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Средняя тепловая мощность
Расход воды
л/с при "t" воды 95/70 °С:

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

л/с при "t" воды 80/60 °С:

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

л/с при "t" воды 60/40 °С:

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Подогрев воздуха
градусов С на выходе, при "t" воды 95/70 °С

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

градусов С на выходе, при "t" воды 80/60 °С

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

градусов С на выходе, при "t" воды 60/40 °С

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Расход воздуха 1-2-3 режим
Расход воздуха I м³/ч
Расход воздуха II м³/ч
Расход воздуха III м³/ч
Длина свободной изотермической струи:
Защита и питание
Электропитание:
Сечение силового кабеля, мм²:
Максимальный ток
Класс электрозащиты
Степень защиты, обеспечиваемая оболочкой, IP
Монтаж
Способ установки тепловентилятора
Высота монтажа при направлении нагретой струи вертикально вниз
Присоединительные размеры патрубков, дюйм
В комплекте
Паспорт:
Тепловентилятор
Кронштейн, ответная часть, крепёж
Регулировка температуры (термостат) в комплекте:
Пульт управления
Опции
Термостат защиты от замораживания
Узел терморегулирования
Двухходовой клапан с электроприводом
Гибкие гофрированные патрубки
Габаритные размеры и вес
Габаритные размеры (ДхШхВ), мм
Размеры в упаковке (Ш×В×Г), мм:
Объем коробки, м³:
Вес без воды:
Вес с водой:
Вес в упаковке:
Отзывов ещё нет — ваш может стать первым.
Все отзывы 0
Оцените товар:
Нажмите на кнопку или перетащите фото в эту областьдо 10 изображений PNG, JPEG.
Спасибо!Ваш отзыв появится на сайте после проверки.
Средняя оценка покупателей
0.0 из 5 звезд
Сопутствующие файлы
  • garantijnye-obyazatelstva-teplomash.pdf (201.44 KBytes) - Гарантийные обязательства
  • dekl_o_sootv.pdf (536.73 KBytes) - Декларация о соответствии
  • opis_MW.pdf (728.99 KBytes) - Описание серия MW
  • passport_МW.pdf (2.36 MBytes) - Руководство по монтажу и эксплуатации, технический паспорт, серия MW
