Водяной тепловентилятор Тепломаш КЭВ-95M4W3

Тепловентилятор водяной Тепломаш КЭВ-95M4W3 в пластиковом корпусе, серия MW

Тепловентиляторы с водяным источникам тепла применяются для основного или дополнительного обогрева офисных, административных, складских, промышленных помещений (магазины, стадионы, склады, ангары, автосервисы). Допускается размещение во взрывоопасных зонах класса В-Iб и пожароопасных зонах классов ПI, ПIIа и ПIII (по ПУЭ) при отсутствии капельной влаги, тумана. Не применять в автомойках и гальванических цехах.

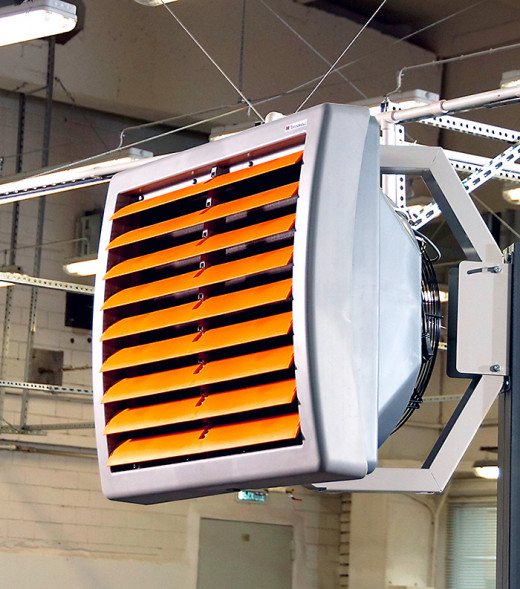

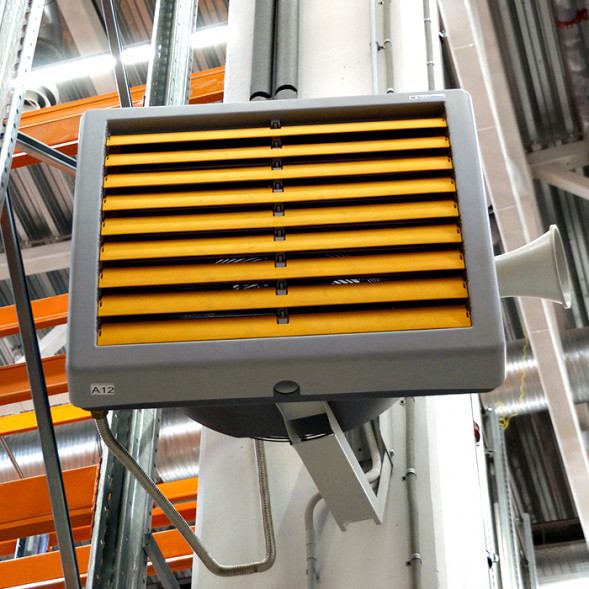

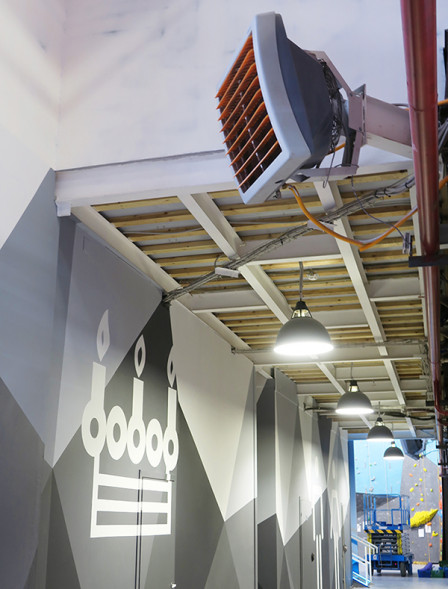

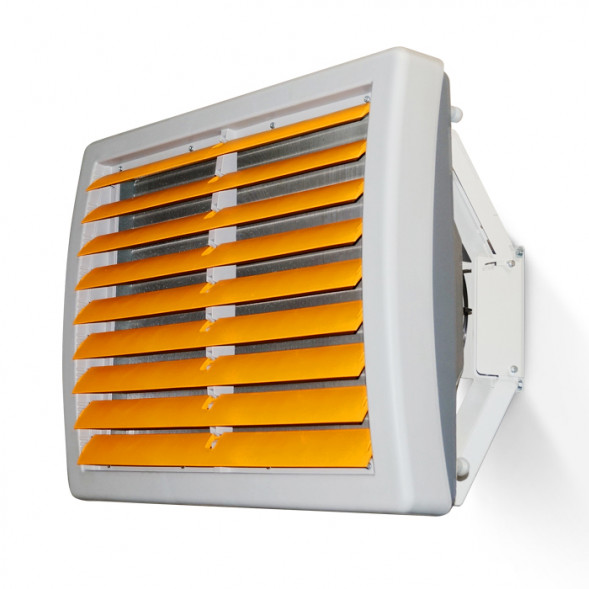

Корпус выполнен из полипропилена серого цвета с оранжевыми ламелями. Подключение производится к источнику отопления или системе ГВС. Способ монтажа горизонтальный или вертикальный — размещать можно как на стене, так и на потолке.

Проводной пульт управления с электронным термостатом и ИК пульт идут в комплекте поставки.

Особенности:

• К 1 пульту управления можно подключить до 5 тепловентиляторов КЭВ-95M4W3.
• Универсальный монтаж (вертикальный под углом 30°или горизонтальный с помощью регулируемого кронштейна).
• Поворотные жалюзи, позволяющие направлять потоки теплого воздуха в нужную область помещения.

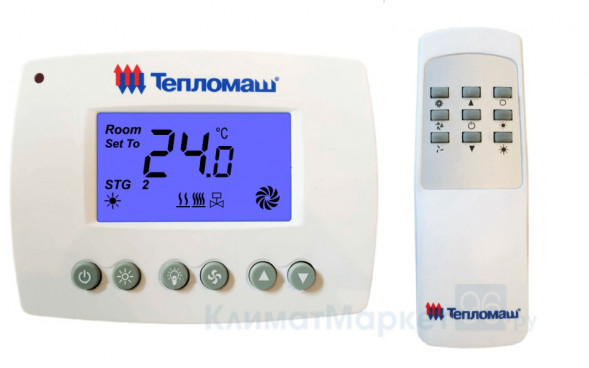

• Проводной пульт управления HL10 с электронным термостатом + ИК дистанционный пульт.
• 3 скорости работы вентилятора.
• Регулирование тепловой мощности и расхода воздуха.
• Максимальная допустимая температура теплоносителя 95°С.
• Степень защиты тепловентилятора — IP44 (под заказ доступна степень защиты IP54).
• Степень защиты пульта управления — IP30.
• Температура окружающего воздуха в помещении от +1 до +40⁰С.
• Важно! Подача горячей воды в нижний патрубок.

Варианты регулирования температуры:

• Стандартная комплектация: тепловентилятор + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор отключается, теплоноситель продолжает циркулировать.
• Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Схема подключения тепловентилятора:

Комплектующие для монтажа:

Гибкая подводка 3/4"	Кран шаровой 3/4"	Фильтр сетчатый 3/4"	Угольник 1/2"	Воздухоотводчик автоматический 1/2"	Ниппель 3/4"	Тройник переходной 3/4" х 1/2" х 3/4"

Дополнительное оборудование:

Смесительный узел	Термостат защиты от замораживания RAK-TW. 5000S-Н	Двухходовой клапан с сервоприводом ТМ-К-3/4-СП D = 3/4"	Концевой выключатель ВП-15К21	ПКУ-W1 (ver 1.0)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения	Защита теплообменников от низких температур	Регулирование теплоотдачи вентилятора для поддержания заданной температуры в помещении	Включает тепловентилятор при открывании ворот	Управление водяными тепловентиляторами одинаковой модели в количестве, большем, чем допустимое для одного пульта управления HL10

Пример качественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно менее 40 кПа

Пример количественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно более 40 кПа

Установка:

Примечание:

• Не допускать замерзания воды в системе (замерзшая жидкость в теплообменнике может его повредить), для предотвращения подключайте термостат защиты от замораживания совместно со смесительным узлом с насосом.
• Запрещается эксплуатация тепловентиляторов при температуре воды выше 95°С.
• Качество питающей воды должно соответствовать СНиП 41-02-2003 «Тепловые сети».
