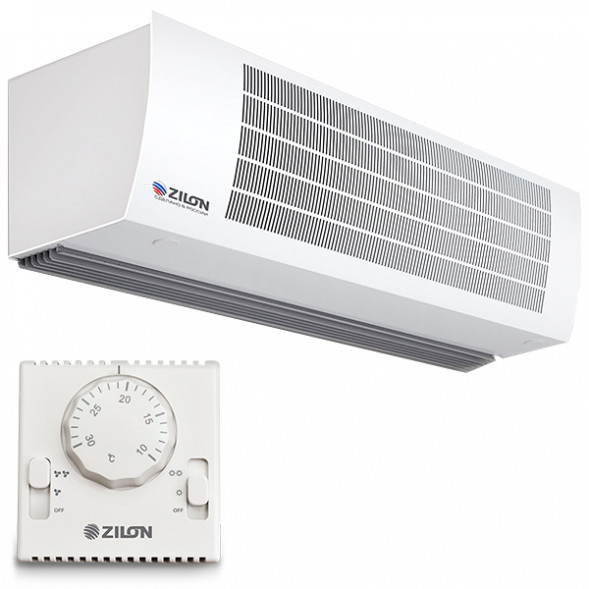

Тепловая завеса ZILON ZVV-1W10 серии Гольфстрим
С водяным нагревом представлена в корпусе из высокопрочной стали. Воздушные потоки образуются при помощи мощных тангенциальных вентиляторов, которые прогоняют воздух через водяной теплообменник и выдувают его наружу. Устанавливается в помещениях с большим потоком людей.
Особенности:
- Возможность работы в режиме вентиляции
- Антикоррозионная устойчивость
- Универсальный монтаж (горизонтально/вертикально)
- Пульт управления ZA-2
- Возможность подключать несколько завес к одному пульту
Применение:
- Рестораны, кафе, бистро и т.д.
- Больницы
- Торговые центры
- Офисы
- Административные здания
- Ангары
- Склады
Установка:
Характеристики
Управление:
Механическое
Общие характеристики
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
150°С
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
2.8 А
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 х 1
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
3 м
Расход воздуха I м³/ч
1000
Расход воздуха II м³/ч
1200
Расход воздуха III м³/ч
1400

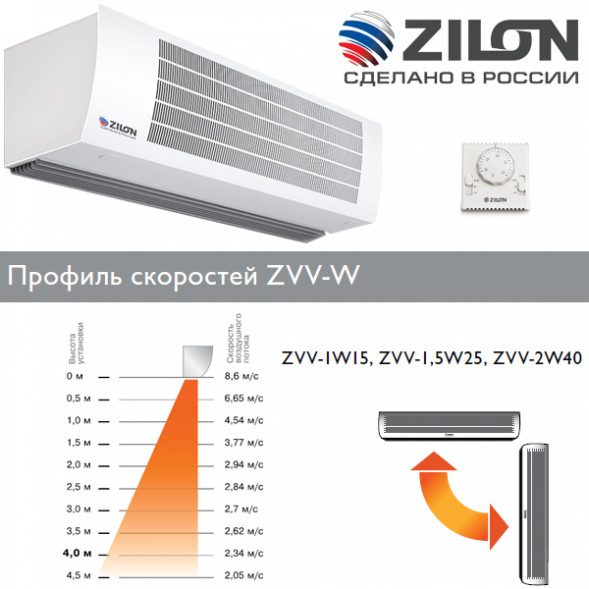

Скорость воздушного потока, м/с
8.6
Мощность электродвигателя
150 Вт
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
11 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
11.3 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Преимущества:
Современный дизайн корпуса. Проводной пульт управления в стандартной комплектации. Универсальный монтаж. Мощный поток воздуха. Удобное обслуживание. Долгий срок службы.
Сфера применения
Ворота и рольставни цехов, ангаров, гаражей, складов, выставочных залов. Дверные проемы любых помещений, выходящие на улицу: жилых, торговых, офисных, производственных, складских, общественных.
Звуковое давление (на расстоянии 5 м)
57 дБ(А)
Диапазон регулирования температуры воздуха
от + 1 до + 40
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP10
Антикоррозионная устойчивость
Да
Другие защитные функции:
Не сжигает кислород. Экологичность.
Управление
Способ управления завесой
Проводной пульт управления
Пульт дистанционного управления:
Есть
Установка тепловой завесы
Ширина завесы (проема)
1090 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
При монтаже стационарной проводки использовать трехжильный кабель с минимальным сечением 1 мм² по медному проводнику.
Сфера применения завесы
Кафе, Ресторан, Склад, Торговый центр, Спортивный комплекс, Киоск, Супермаркет, Аптека, Офис, Больница, Школа, Гостиница, Производственные здания, Гараж, На окно, На ворота
Расход воды
л/с, при "t" воды, С 150/70:
24.1
л/с, при "t" воды, С 130/70:
0.05
л/с, при "t" воды, С 95/70:
0.11
л/с, при "t" воды, С 80/60:
0.11
л/с, при "t" воды, С 60/40:
0.044
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
11.6 кВт
Мощность при t° воды 130/70°С, кВт
11.4 кВт
Мощность при t° воды 95/70°С, кВт
11.3 кВт
Мощность при t° воды 80/60°С, кВт
9 кВт
Мощность при t° воды 60/40°С, кВт
3.67 кВт
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
24.1
градусов С на выходе при "t"воды, 130/70
23.8
грудусов С при "t"воды, 95/70
23.6
градусов С на выходе при "t"воды, 80/60
18.9
грудусов С при "t"воды, 60/40
7.7
Габаритные размеры
Вес без воды, кг
20
Вес в упаковке:
22 кг
Размер (Ш×В×Г)
1090 × 300 × 260
Размеры в упаковке (Ш×В×Г), мм:
1130 × 330 × 280 мм
Объем коробки, м³:
0.1044
Комплектация
Пульт управления (модель)
ZA-2 — проводной настенный пульт управления с терморегулятором.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально для водяных завес zilon
ZMP Eco Kv 4 (без насоса), ZMP H Kv 4 25-30 (с насосом), ZMP Eco Kv 10 (без насоса), ZMP H Kv 10 25-60 (с насосом)
Трехходовой клапан
опция
Опционально
Смесительный узел (опция).
