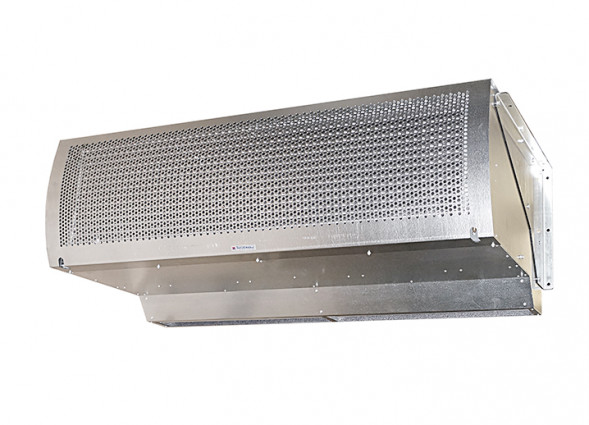

Водяная завеса Тепломаш серии 500 КЭВ-140П5110W
Работает для защиты ворот помещений с большой площадью с высотой подвеса от 4 до 6 метров. Подключается к системе отопления или горячего водоснабжения. Монтируется в складах, железнодорожных депо в горизонтальном или вертикальном положениях. Управление осуществляется при помощи пульта HL10. Корпус изготовлен из оцинкованной стали с пылевлагозащитой IP21. Угол сопла устройства составляет 20°С.
Характеристики
Управление:
Электронное
Общие характеристики
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
150°С
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
9,8
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 х 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
5 м
Скорость воздушного потока, м/с
14.3
Мощность электродвигателя
1950 Вт
Ступени мощности
0/44,5/78,8
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
78 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
78.8 Вт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Звуковое давление (на расстоянии 5 м)
65 дБ(А)
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
10
Установка тепловой завесы
Ширина завесы (проема)
1520 мм
Вариант установки завесы

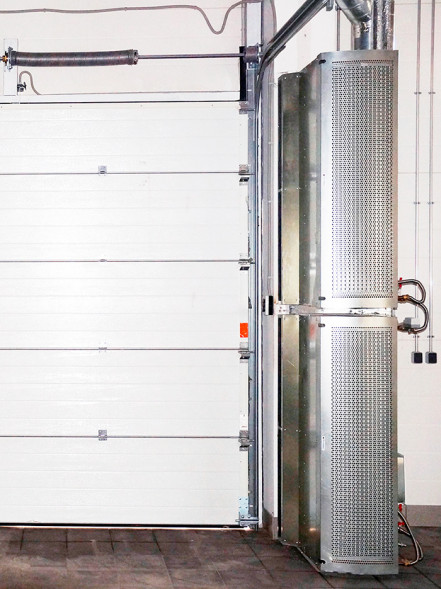

Горизонтальная установка, Вертикальная установка
Сфера применения завесы
Склад, Производственные здания, Гараж, На окно, На ворота
Расход воды
л/с, при "t" воды, С 150/70:
0.32
л/с, при "t" воды, С 130/70:
0.4
л/с, при "t" воды, С 105/70:
0.64
л/с, при "t" воды, С 95/70:
0.86
л/с, при "t" воды, С 80/60:
0.86
л/с, при "t" воды, С 60/40:
0.46
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
93.7 кВт
Мощность при t° воды 130/70°С, кВт
88.3 кВт
Мощность при t° воды 105/70°С, кВт
81.5 кВт
Мощность при t° воды 95/70°С, кВт
78.8 кВт
Мощность при t° воды 80/60°С, кВт
63.5 кВт
Мощность при t° воды 60/40°С, кВт
34.2 кВт
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
36
градусов С на выходе при "t"воды, 130/70
34
градусов С на выходе при "t"воды, 105/70
32
грудусов С при "t"воды, 95/70
31
градусов С на выходе при "t"воды, 80/60
25
грудусов С при "t"воды, 60/40
13
Габаритные размеры
Вес без воды, кг
95
Вес в упаковке:
190.5 кг
Размер (Ш×В×Г)
1520 × 735 × 535
Размеры в упаковке (Ш×В×Г), мм:
1700 × 760 × 600 мм
Объем коробки, м³:
0.7752
Комплектация
Пульт управления (модель)

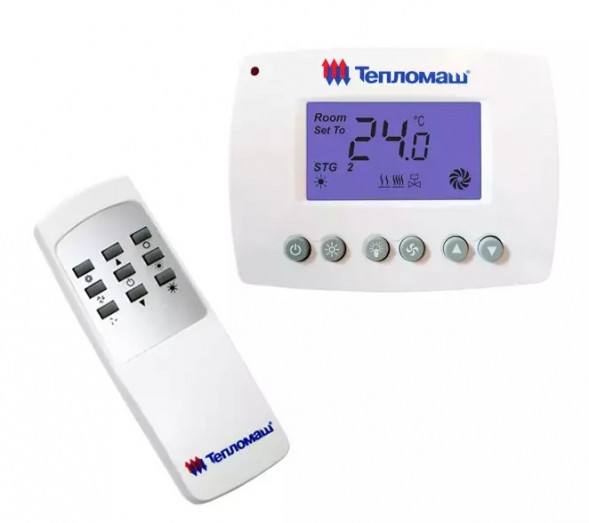

HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Трехходовой клапан
опция
