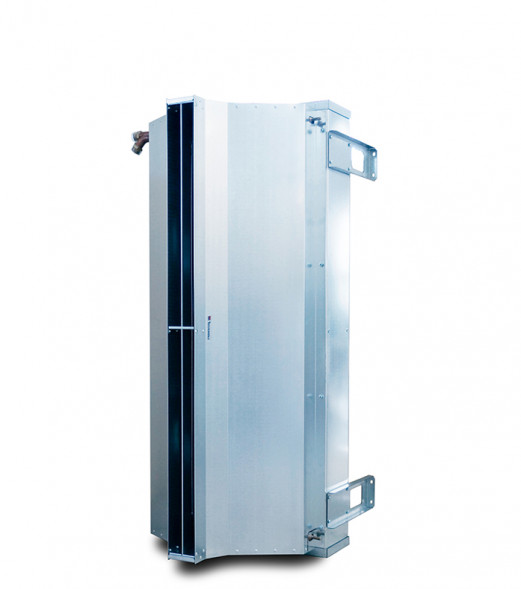

Водяная тепловая завеса Тепломаш КЭВ-125П5051W серии 500 IP54 Промышленная

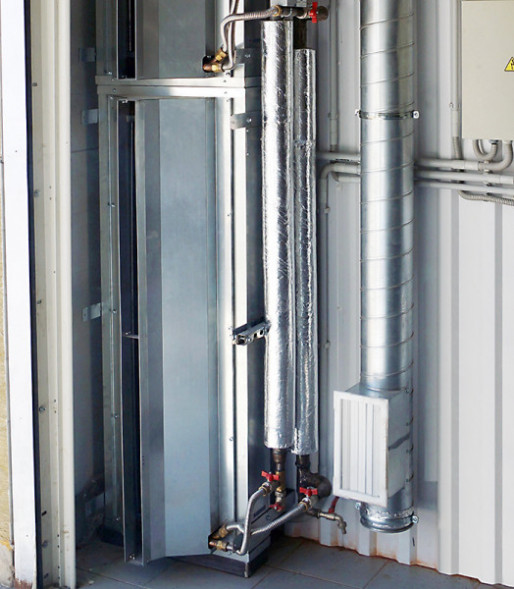

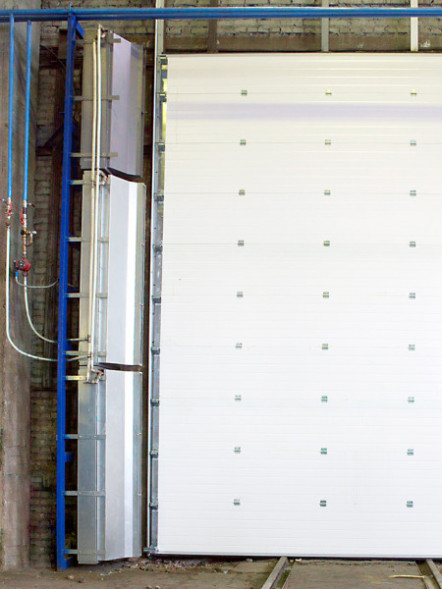

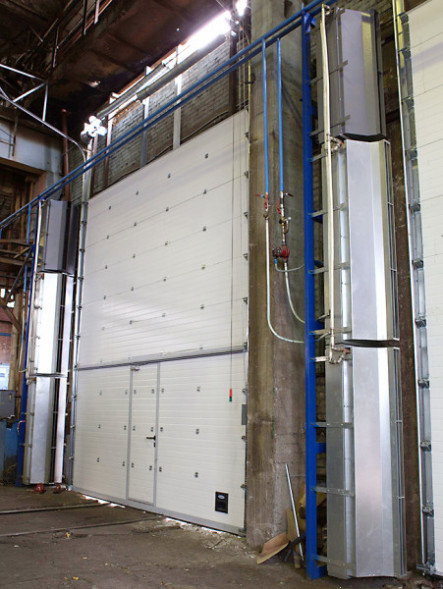

Промышленная тепловая завеса шиберующего (отсекающего) типа из оцинкованной стали с защитой корпуса IP54 (допускается капельная влага, туман). Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Применяется в складских помещениях, гаражах, производственных предприятиях, ангарах, самолетных и вертолетных площадках, автомойках и других помещениях большой площади.
Высота установки от 3 до 6 м
Преимущества и особенности:
- Защита от пыли и влаги корпуса IP54 (повышенная коррозийная стойкость).
- Максимальная допустимая температура теплоносителя 150°С.
- Работа от сети 380В
- Управляющая аппаратура — опционально.
- В комплекте монтажные кронштейны и герметик.
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Металлорукав | Кран шаровой | Фильтр сетчатый | Угольник | Воздухоотводчик автоматический | Ниппель | Тройник переходной |
Дополнительное оборудование:
 |  |  |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом | Концевой выключатель ВП-15К21 | МП-WA | БКУ-WA6 + пульт HL10L | HL10L |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Модуль подключения влагозащищенных завес IP54 | Блок коммутации и управления завес с IP54 | Пульт управления завесами |
Габаритные и установочные размеры:
Характеристики
Общие характеристики
Бренд:
Родина бренда:
Россия
Страна производитель:
Серия завесы:
500
Модель:
КЭВ-125П5051W
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Промышленная, Для автомойки
Для автомойки
Да
Дизайнерская серия:
Нет
Цвет:
Оцинкованная сталь
Срок службы:
5 года
Гарантия:
2 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
150°С
Присоединительные размеры патрубков, дюйм
G 1" (33,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
380
Максимальный ток
2,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
6 м
Расход воздуха I м³/ч
4600
Расход воздуха II м³/ч
6300
Расход воздуха III м³/ч
6500
Скорость воздушного потока, м/с
13
Мощность электродвигателя
1500 Вт
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
61 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
61 кВт
Функциональные особенности
Режим вентиляции без нагрева
Да
Звуковое давление (на расстоянии 5 м)
63 дБ(А)
Диапазон регулирования температуры воздуха
от + 5 °С до + 35 °С
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP54
Антикоррозионная устойчивость
Да
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Опция
Установка тепловой завесы
Ширина завесы (проема)
1520 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Расход воды
л/с, при "t" воды, С 150/70:
0.24
л/с, при "t" воды, С 130/70:
0.3
л/с, при "t" воды, С 105/70:
0.48
л/с, при "t" воды, С 95/70:
0.66
л/с, при "t" воды, С 80/60:
0.66
л/с, при "t" воды, С 60/40:
0.34
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
69.9 Вт
Мощность при t° воды 130/70°С, кВт
66.5 кВт
Мощность при t° воды 105/70°С, кВт
62.5 кВт
Мощность при t° воды 95/70°С, кВт
61 кВт
Мощность при t° воды 80/60°С, кВт
49 кВт
Мощность при t° воды 60/40°С, кВт
25.3 кВт
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
32
градусов С на выходе при "t"воды, 130/70
30
градусов С на выходе при "t"воды, 105/70
28
грудусов С при "t"воды, 95/70
28
градусов С на выходе при "t"воды, 80/60
22
грудусов С при "t"воды, 60/40
11
Габаритные размеры
Вес без воды, кг
79
Вес в упаковке:
147 кг
Размер (Ш×В×Г)
1520 × 710 × 670
Размеры в упаковке (Ш×В×Г), мм:
1680 × 960 × 925 мм
Объем коробки, м³:
1.52
Комплектация
Водяная тепловая завеса
1 шт.
Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)
Опционально пульт
HL 10L — проводной настенный пульт управления с LCD дисплеем.
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Блок управления завесой
МП-WA — модуль подключения влагозащищенных завес, БКУ-WA6 — блок коммутации и управления завес с IP54
Концевой выключатель
ВП15К21
