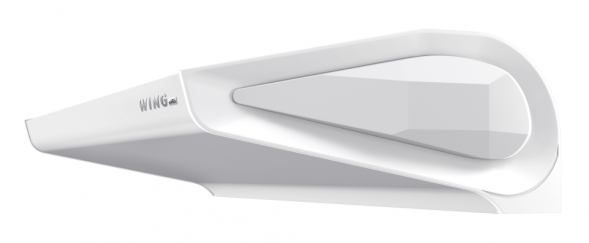

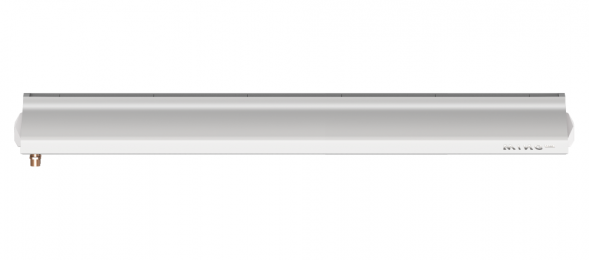

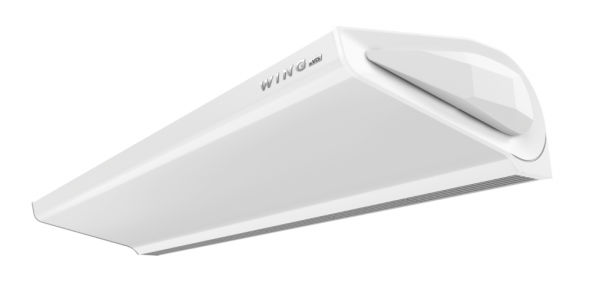

Водяная тепловая завеса WING II W100 EC — обновлённая версия завес WING с усовершенствованной конструкцией корпуса. Сочетание уникального современного дизайна и высокой эффективности. Устанавливается над проемами высотой до 4 м, создавая воздушный барьер для холодного уличного воздуха, и сохраняя комфортный микроклимат внутри помещения.
Назначение:
- Торговые и складские помещения
- Спортивные объекты
- Отели
- Медицинские центры
- Офисные здания
- Производственные объекты
Особенности и преимущества:
- Основным преимуществом является электродвигатель ЕС с высокой энергоэффективностью, потребление электричества на 40% меньше аналогов.
- Горизонтальный и вертикальный монтаж — установка над проемом или сбоку от него.
- Стальной корпус с гальваническим термостойким покрытием белого цвета и деталями из теплостойкого (до 95°С) пластика.
- Простой монтаж на крепёжные кронштейны (опция) или монтажные шпильки.
- Управление:
– настенный проводной пульт WING/VOLCANO (опция);
– сенсорная панель управления HMI WING EC (опция).
Монтаж:
Характеристики
Общие характеристики
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
95°С
Объем теплоносителя в нагревателе, л
1,6
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,6
Электрические параметры
Производительность
Эффективная длина воздушной струи:
3.7 м
Расход воздуха I м³/ч
880
Расход воздуха II м³/ч
1350
Расход воздуха III м³/ч
1850
Скорость воздушного потока, м/с
11
Мощность электродвигателя
200 Вт
Ступени мощности
0 / 4 / 17
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
17 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
17 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Нет
Режим вентиляции без нагрева
Да
Звуковое давление (на расстоянии 5 м)
57 дБ(А)
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP20
Антикоррозионная устойчивость
Нет
Управление
Способ управления завесой
Проводной пульт управления
Пульт дистанционного управления:
Нет
Кол-во завес, управляемых с одного пульта, шт
1
Установка тепловой завесы
Ширина завесы (проема)
1000 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Сфера применения завесы
Кафе, Ресторан, Склад, Торговый центр, Спортивный комплекс, Киоск, Супермаркет, Аптека, Офис, Больница, Школа, Гостиница, Производственные здания, На окно, На ворота
Расход воды
л/с, при "t" воды, С 90/70:
0.19
л/с, при "t" воды, С 80/60:
0.14
л/с, при "t" воды, С 70/50:
0.11
л/с, при "t" воды, С 60/40:
0.06
Тепловая мощность
Мощность при t° воды 95/70°С, кВт
17 кВт
Мощность при t° воды 90/70°С, кВт:
14.9 кВт
Мощность при t° воды 80/60°С, кВт
11.9 кВт
Мощность при t° воды 70/50°С, кВт:
8.7 кВт
Мощность при t° воды 60/40°С, кВт
4.3 кВт
Подогрев воздуха
грудусов С при "t"воды, 90/70
38.5
градусов С на выходе при "t"воды, 80/60
33.8
градусов С на выходе при "t"воды, 70/50
28.7
грудусов С при "t"воды, 60/40
21.8
Габаритные размеры
Вес без воды, кг
18,2
Размер (Ш×В×Г)
1066 × 465 × 210
Размеры в упаковке (Ш×В×Г), мм:
1300 × 460 × 690 мм
Комплектация
Водяная тепловая завеса
1 шт.
Паспорт:
1 шт.
Опционально
Опционально пульт
WING/VOLCANO (DX) — проводной настенный пульт управления с терморегулятором., HMI WING EC — сенсорный проводной настенный пульт управления.
Набор креплений:
WING II 100
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Двухходовой клапан с электроприводом
опция
