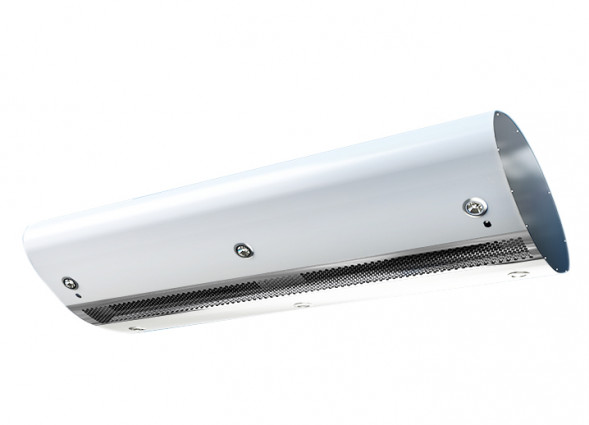

Водяная тепловая завеса Тепломаш КЭВ-110П6131W серия 600 Эллипс

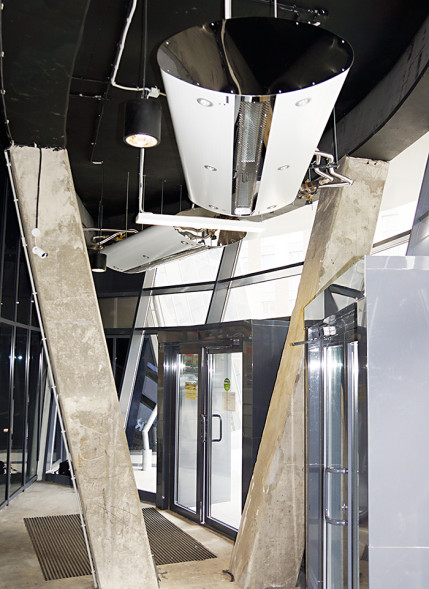

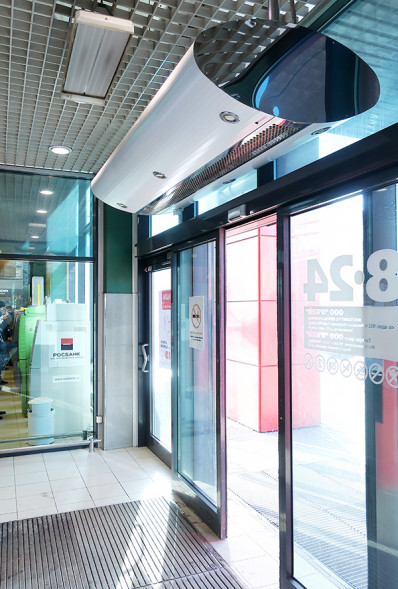

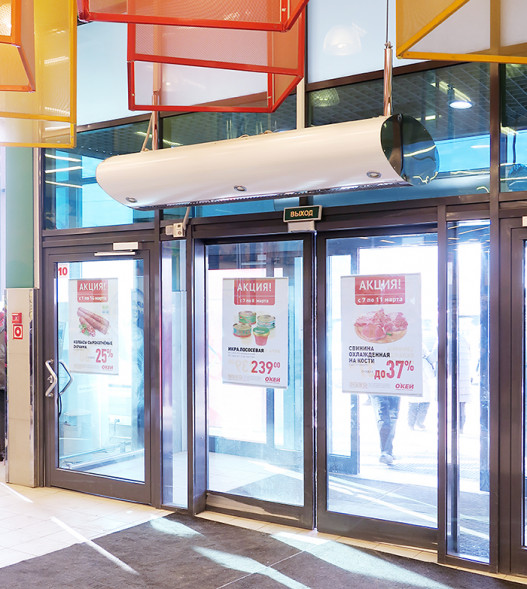

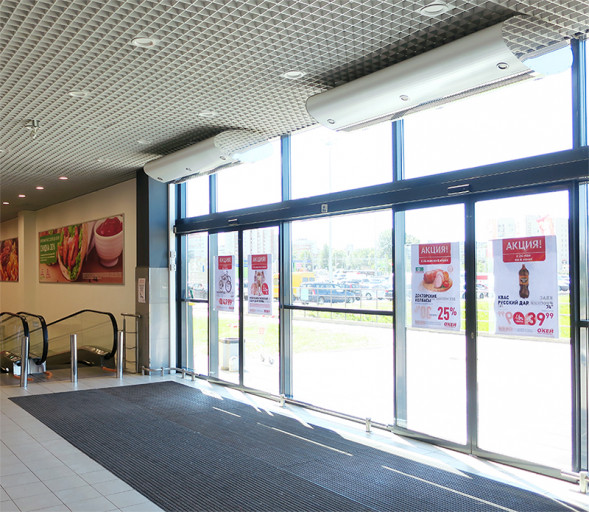

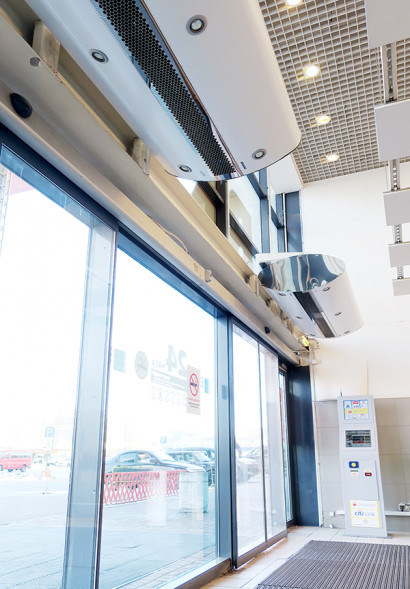

Интерьерная тепловая завеса смесительного типа «Эллипс» со встроенными светильниками. Идеально подойдет для современных интерьеров ресторанов, холлов гостиниц, медицинских и торговых центров и т.д. Устройство подключается к системе отопления или к трубам горячего водоснабжения. Монтируется горизонтально в тамбурах и над входной группой.
Высота установки до 3,5 м
Преимущества и особенности:
- Горизонтальный монтаж.

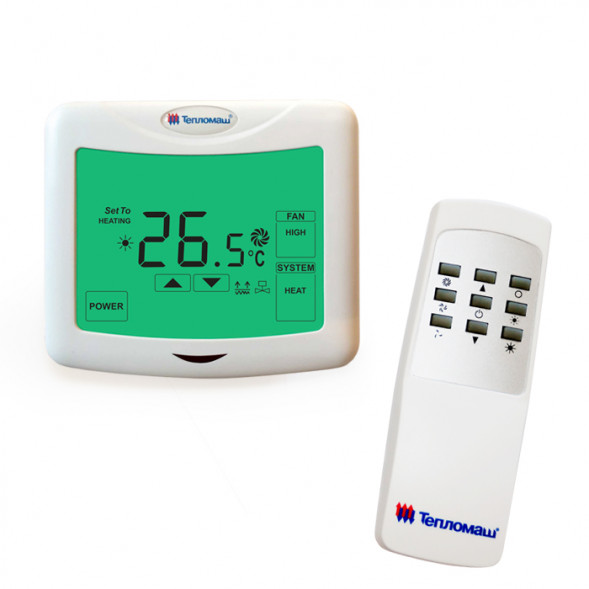

- В комплекте проводной сенсорный пульт HL18 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Встроенная РСВ-АС плата — возможность подключения неограниченного количества завес к 1 пульту, а также дополнительного оборудования.
- Защита от пыли и влаги корпуса IP20.
- Максимальная допустимая температура теплоносителя 150°С.
- Функция подключения к охранно-пожарной сигнализации.
- Работа от сети 220В
- Возможно использовать в режиме вентиляции без нагрева в летний период.
Варианты регулирования температуры:
- Стандартная комплектация: завеса + проводной пульт HL18 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Комплектующие для монтажа:
Металлорукав L=400 Dy 3/4 | Кран шаровой 3/4" | Фильтр сетчатый 3/4" | Угольник 1/2" | Воздухоотводчик автоматический 1/2" | Ниппель 3/4" | Тройник переходной 3/4" х 1/2" х 3/4" |
Дополнительное оборудование:
Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом ТМ-К-3/4-СП | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения дополнительного оборудования и включения режима энергосбережения. |
Габаритные размеры:
Характеристики
Управление:
Электронное
Общие характеристики
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
150°С
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
3,9
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 х 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
3.5 м
Скорость воздушного потока, м/с
6
Мощность электродвигателя
530 Вт
Ступени мощности
*/32,7/48,2
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
48 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
48.2 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Нет
Звуковое давление (на расстоянии 5 м)
63 дБ(А)
Диапазон регулирования температуры воздуха
от +5 до +35°С
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP20
Антикоррозионная устойчивость
Нет
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
не ограничено
Установка тепловой завесы
Ширина завесы (проема)
2105 мм
Вариант установки завесы
Расход воды
л/с, при "t" воды, С 150/70:
0.2
л/с, при "t" воды, С 130/70:
0.25
л/с, при "t" воды, С 105/70:
0.39
л/с, при "t" воды, С 95/70:
0.52
л/с, при "t" воды, С 80/60:
0.52
л/с, при "t" воды, С 60/40:
0.29
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
58 кВт
Мощность при t° воды 130/70°С, кВт
54.4 кВт
Мощность при t° воды 105/70°С, кВт
50 кВт
Мощность при t° воды 95/70°С, кВт
48.2 кВт
Мощность при t° воды 80/60°С, кВт
38.9 кВт
Мощность при t° воды 60/40°С, кВт
21.7 кВт
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
33
градусов С на выходе при "t"воды, 130/70
31
градусов С на выходе при "t"воды, 105/70
28
грудусов С при "t"воды, 95/70
27
градусов С на выходе при "t"воды, 80/60
22
грудусов С при "t"воды, 60/40
12
Габаритные размеры
Вес без воды, кг
76
Вес в упаковке:
126 кг
Размер (Ш×В×Г)
2105 × 890 × 395
Размеры в упаковке (Ш×В×Г), мм:
2410 × 1130 × 710 мм
Комплектация
Пульт управления (модель)
HL 18 — сенсорный проводной настенный пульт управления., Беспроводной ИК-пульт управления.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-6,3Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Трехходовой клапан
опция
