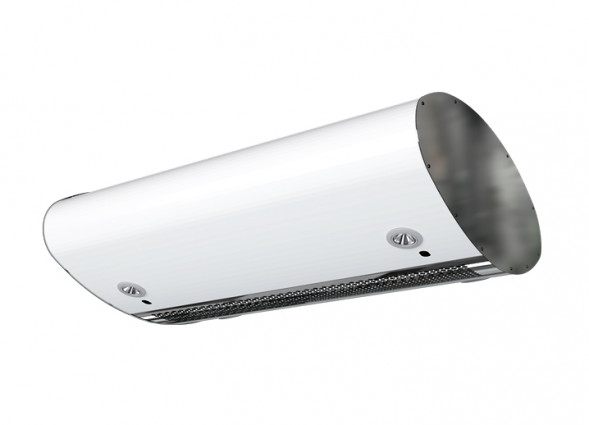

Водяная тепловая завеса Тепломаш КЭВ-50П6111W серия Эллипс

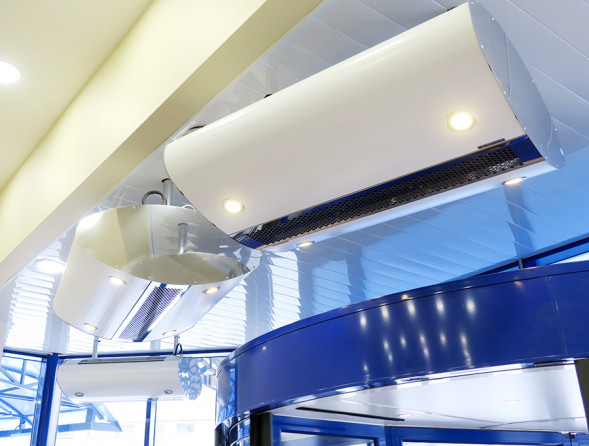

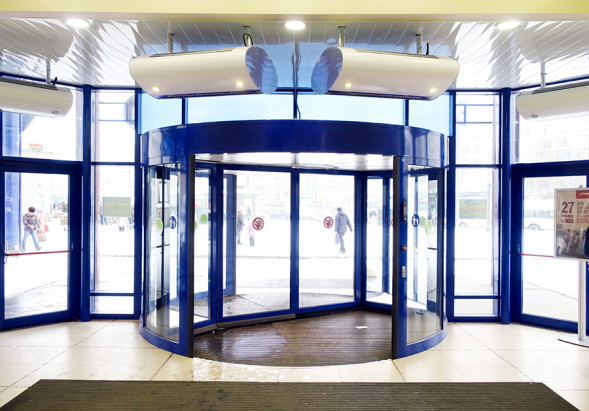

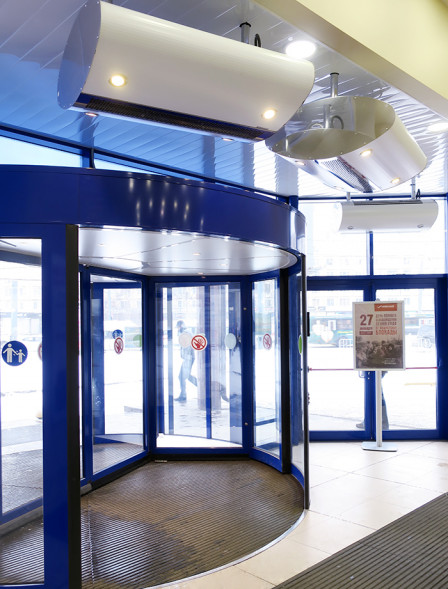

Интерьерная тепловая завеса смесительного типа «Эллипс» со встроенными светильниками. Идеально подойдет для современных интерьеров ресторанов, холлов гостиниц, медицинских и торговых центров и т.д. Устройство подключается к системе отопления или к трубам горячего водоснабжения. Монтируется горизонтально в тамбурах и над входной группой.
Высота установки до 3,5 м
Преимущества и особенности:
- Горизонтальный монтаж.

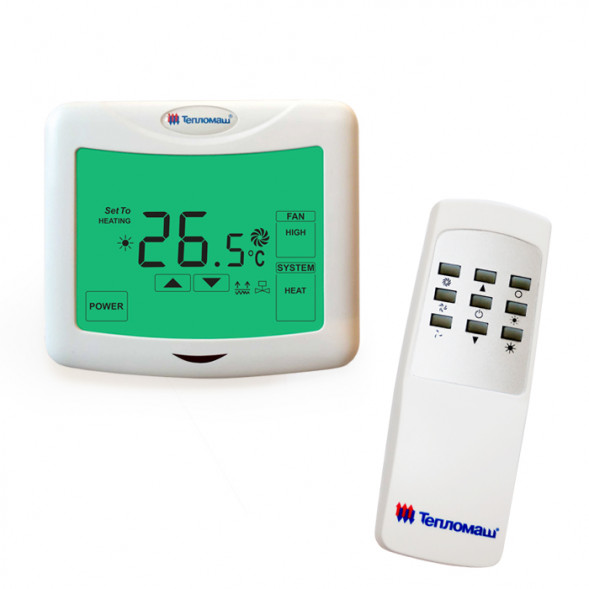

- В комплекте проводной сенсорный пульт HL18 с защитой IP30 и встроенным термостатом + дистанционный пульт.
- Встроенная РСВ-АС плата — возможность подключения неограниченного количества завес к 1 пульту, а также дополнительного оборудования.
- Защита от пыли и влаги корпуса IP20.
- Максимальная допустимая температура теплоносителя 150°С.
- Функция подключения к охранно-пожарной сигнализации.
- Работа от сети 220В
- Возможно использовать в режиме вентиляции без нагрева в летний период.
Варианты регулирования температуры:
- Стандартная комплектация: завеса + проводной пульт HL18 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
- Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.
Комплектующие для монтажа:
 |  |  |  |  |  |  |
| Металлорукав L=400 Dy 3/4 | Кран шаровой 3/4" | Фильтр сетчатый 3/4" | Угольник 1/2" | Воздухоотводчик автоматический 1/2" | Ниппель 3/4" | Тройник переходной 3/4" х 1/2" х 3/4" |
Дополнительное оборудование:
 |  |  |  |  |
| Смесительный узел | Термостат защиты от замораживания RAK-TW. 5000S-Н | Двухходовой клапан с сервоприводом ТМ-К-3/4-СП | Концевой выключатель ВП-15К21 | Блок-WA (ver. E) |
| Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения | Защита теплообменников от низких температур | Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении | Включает завесу при открывании ворот | Блок подключения дополнительного оборудования и включения режима энергосбережения. |
Габаритные размеры:
Характеристики
Управление:
Электронное
Общие характеристики
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды
150°С
Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,2
Электрические параметры
Электропитание:
Максимальный ток
2,1
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 х 1,5
Класс электрозащиты
I класс
Производительность
Эффективная длина воздушной струи:
3.5 м
Расход воздуха I м³/ч
1050
Расход воздуха II м³/ч
1800
Расход воздуха III м³/ч
2600
Скорость воздушного потока, м/с
6
Мощность электродвигателя
230 Вт
Ступени мощности
*/16,1/20,1
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
20 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
20.1 Вт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Нет
Звуковое давление (на расстоянии 5 м)
60 дБ(А)
Диапазон регулирования температуры воздуха
+5 до +35°С.
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP20
Антикоррозионная устойчивость
Нет
Управление
Способ управления завесой
Проводной пульт управления, Беспроводной пульт управления
Пульт дистанционного управления:
Есть
Кол-во завес, управляемых с одного пульта, шт
не ограничено
Установка тепловой завесы
Ширина завесы (проема)
1105 мм
Вариант установки завесы
Сфера применения завесы
Кафе, Ресторан, Склад, Торговый центр, Спортивный комплекс, Супермаркет, Аптека, Офис, Больница, Школа, Гостиница, Производственные здания, Гараж, На ворота
Расход воды
л/с, при "t" воды, С 150/70:
0.06
л/с, при "t" воды, С 130/70:
0.09
л/с, при "t" воды, С 105/70:
0.15
л/с, при "t" воды, С 95/70:
0.22
л/с, при "t" воды, С 80/60:
0.21
л/с, при "t" воды, С 60/40:
0.07
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
18.3 кВт
Мощность при t° воды 130/70°С, кВт
19.2 кВт
Мощность при t° воды 105/70°С, кВт
19.8 кВт
Мощность при t° воды 95/70°С, кВт
20.1 кВт
Мощность при t° воды 80/60°С, кВт
16 кВт
Мощность при t° воды 60/40°С, кВт
4.9 кВт
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70
21
градусов С на выходе при "t"воды, 130/70
22
градусов С на выходе при "t"воды, 105/70
22
грудусов С при "t"воды, 95/70
23
градусов С на выходе при "t"воды, 80/60
18
грудусов С при "t"воды, 60/40
6
Габаритные размеры
Вес без воды, кг
43
Вес в упаковке:
73 кг
Размер (Ш×В×Г)
1105 × 890 × 395
Размеры в упаковке (Ш×В×Г), мм:
1250 × 1125 × 485 мм
Объем коробки, м³:
0.682
Комплектация
Пульт управления (модель)
HL 18 — сенсорный проводной настенный пульт управления., Беспроводной ИК-пульт управления.
Паспорт:
1 шт.
Опционально
Смесительный узел опционально
КЭВ-УТМ-4Н (с насосом), КЭВ-УТМ-6,3Н (с насосом)
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Трехходовой клапан
опция
